P65NF06, STP65NF06 Mosfet Kênh-N 60V 60A TO-220C

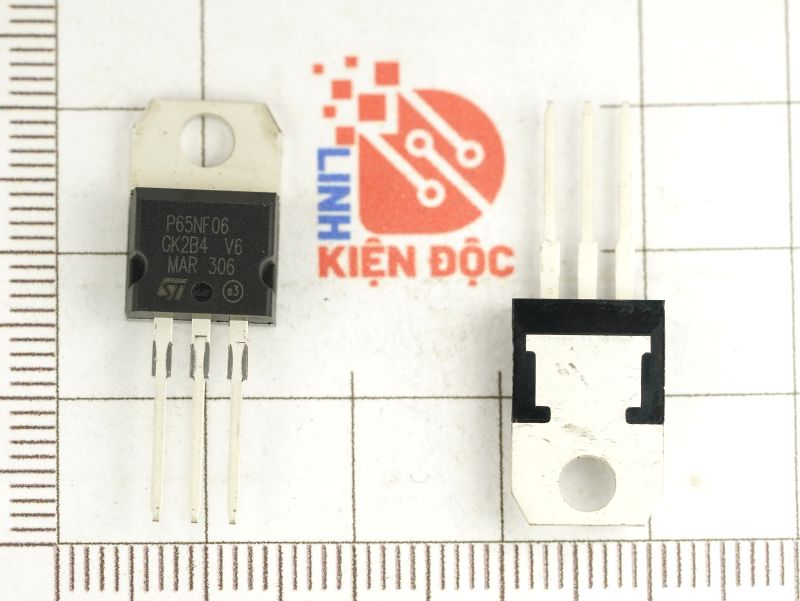

Giới thiệu về STP65NF06

STP65NF06 là một loại transistor MOSFET loại N-channel, sản xuất bởi STMicroelectronics. STP65NF06 thường được sử dụng trong các ứng dụng chuyển mạch và điều khiển công suất, chẳng hạn như trong nguồn cung cấp điện, mạch điều khiển động cơ, và các ứng dụng cần điều khiển dòng điện lớn.

Đặc trưng kỹ thuật

• Đặc Tính ID-VDS: Biểu đồ này mô tả mối quan hệ giữa dòng chảy (ID) và điện áp cực chảy (V_DS) ở các điện áp cực cổng khác nhau, cho thấy hiệu suất dẫn dòng của MOSFET trong các điều kiện hoạt động khác nhau.
• Đặc Tính R_DS(on) Theo V_GS: Biểu đồ này cho thấy điện trở cực chảy (R_DS(on)) thay đổi theo điện áp cực cổng (V_GS), giúp xác định hiệu suất chuyển mạch ở các điều kiện khác nhau.
• Chuyển Mạch Nhanh: STP65NF06 có khả năng chuyển mạch nhanh, giúp giảm tổn thất năng lượng và nâng cao hiệu suất trong các ứng dụng yêu cầu tốc độ chuyển mạch cao.
• Điện Trở Cực Chảy Thấp: Với R_DS(on) thấp, linh kiện này giúp giảm nhiệt lượng sinh ra và tăng hiệu quả của các mạch công suất cao.
• Điện Áp Cực Cổng Thấp: Linh kiện này có thể dẫn dòng với điện áp cổng thấp, giúp tiết kiệm năng lượng và đơn giản hóa thiết kế mạch.

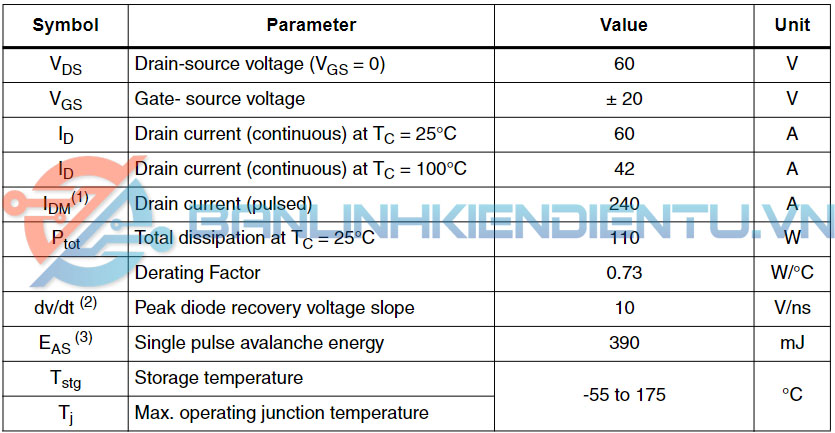

Thông số kỹ thuật

• Điện áp cực chảy (Drain-Source Voltage, V_DS): Tối đa: 60V
• Dòng cực chảy (Drain Current, I_D):
  • Dòng cực chảy liên tục tối đa: 60A (tại nhiệt độ môi trường 25°C)
  • Dòng cực chảy tối đa (xung ngắn): 160A
• Điện trở cực chảy (R_DS(on)): Tối thiểu: 0.017Ω (tại V_GS = 10V)
• Điện áp cực cổng (Gate-Source Voltage, V_GS):
  • Tối đa: ±20V
  • Điện áp cực cổng tối thiểu để dẫn dòng: Khoảng 1.5V đến 2.5V
• Nhiệt độ hoạt động:
  • Tối đa: 175°C
  • Nhiệt độ lưu trữ: -55°C đến +175°C

Sơ đồ cấu tạo

Ứng dụng

• Chuyển Mạch Công Suất: STP65NF06 thường được sử dụng trong các mạch chuyển mạch công suất cao, chẳng hạn như trong nguồn cung cấp điện và mạch điều khiển công suất.
• Điều Khiển Động Cơ: Có thể được sử dụng trong các mạch điều khiển động cơ, nhờ vào khả năng dẫn dòng cao và điện áp hoạt động rộng.
• Nguồn Cung Cấp Điện: Thích hợp cho các ứng dụng yêu cầu chuyển mạch hiệu quả và giảm tổn thất năng lượng.

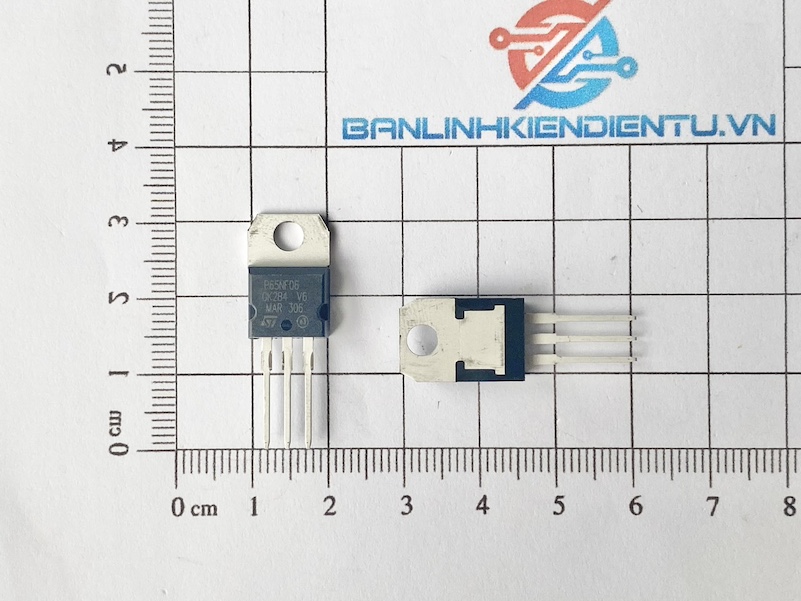

Kích thước STP65NF06

Xem thêm: Các mã Mosfet khác

Datasheet STP65NF06
