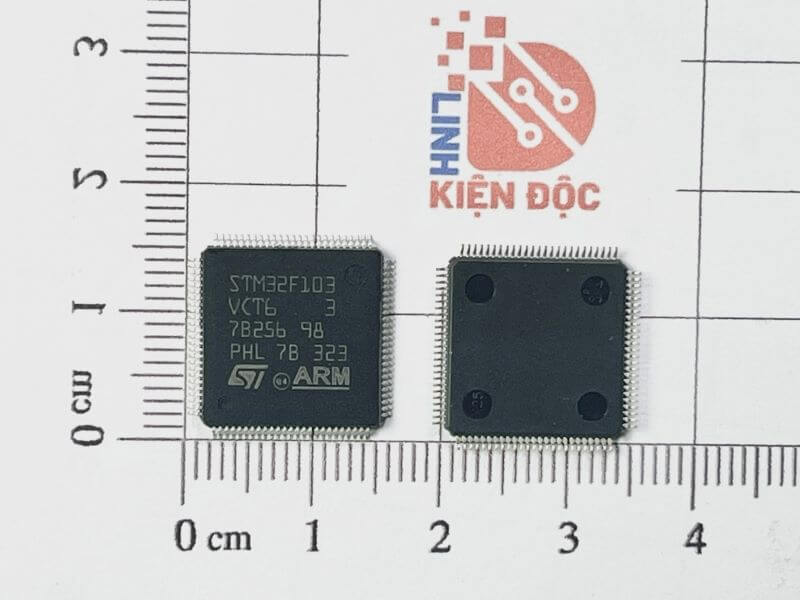

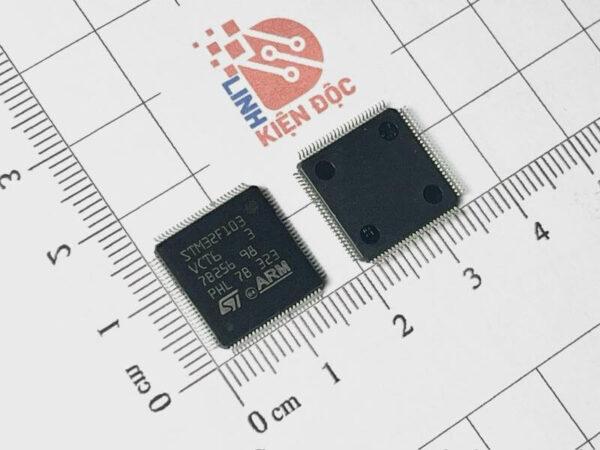

STM32F103VCT6 Vi điều khiển 32-bit ARM Cortex-M3 100LQFP

Giới thiệu về STM32F103VCT6

STM32F103VCT6 là vi điều khiển thuộc dòng STM32F1 của STMicroelectronics, được trang bị lõi ARM Cortex-M3 32-bit hiệu năng cao, bộ nhớ Flash 256KB và nhiều tính năng tích hợp. Đóng gói dạng 100LQFP (100 chân), thiết bị này phù hợp cho các ứng dụng nhúng đòi hỏi hiệu năng và tính linh hoạt cao.

Đặc điểm nổi bật STM32F103VCT6

• Lõi ARM Cortex-M3: Hiệu năng cao với tốc độ hoạt động lên đến 72MHz.
• Bộ nhớ Flash: 256KB tích hợp trên chip, hỗ trợ lập trình lại nhiều lần.
• RAM: 48KB, đủ dung lượng cho các ứng dụng phức tạp.
• Tích hợp nhiều giao tiếp: SPI, I2C, UART, CAN, USB, ADC/DAC, và GPIO.
• Hỗ trợ DMA (Direct Memory Access): Cải thiện tốc độ truyền dữ liệu.
• Chế độ tiêu thụ năng lượng thấp: Phù hợp với các ứng dụng tiết kiệm năng lượng.
• Đóng gói LQFP-100: Dễ dàng tích hợp trên các bo mạch PCB.

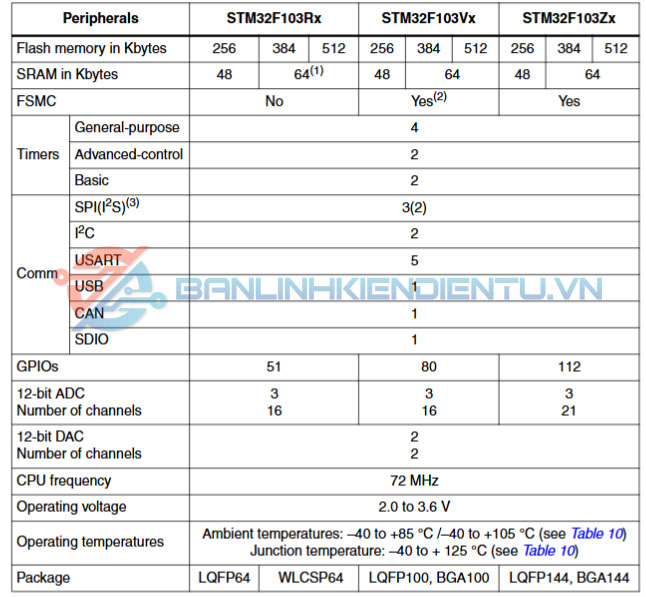

Thông số kỹ thuật STM32F103VCT6

• Kiến trúc: ARM Cortex-M3 32-bit RISC.
• Tốc độ xung nhịp tối đa: 72MHz.
• Bộ nhớ Flash: 256KB.
• RAM: 48KB.
• Số chân GPIO: Lên đến 80 chân I/O đa năng.
• Giao tiếp ngoại vi:
  • 3 x SPI.
  • 2 x I2C.
  • 3 x USART, 2 x UART.
  • 1 x CAN.
  • 1 x USB 2.0 Full-Speed.
• Bộ chuyển đổi ADC: 2 bộ ADC 12-bit (16 kênh).
• Bộ đếm thời gian (Timer):
  • 4 bộ Timer chung.
  • 2 bộ Timer PWM nâng cao.
• Điện áp hoạt động: 2.0V – 3.6V.
• Nhiệt độ hoạt động: -40°C đến +85°C.
• Đóng gói: LQFP-100 (100 chân).

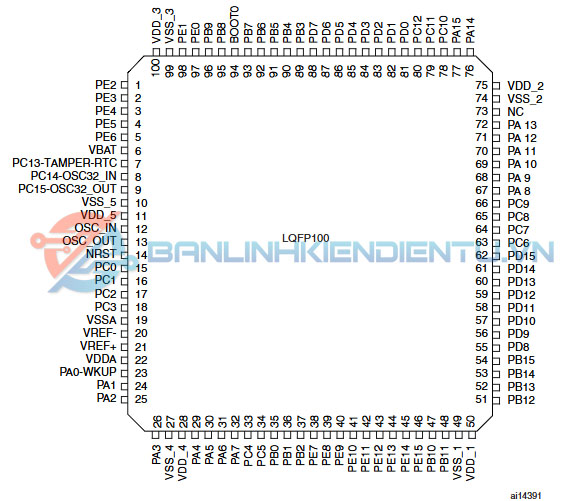

Sơ đồ chân STM32F103VCT6

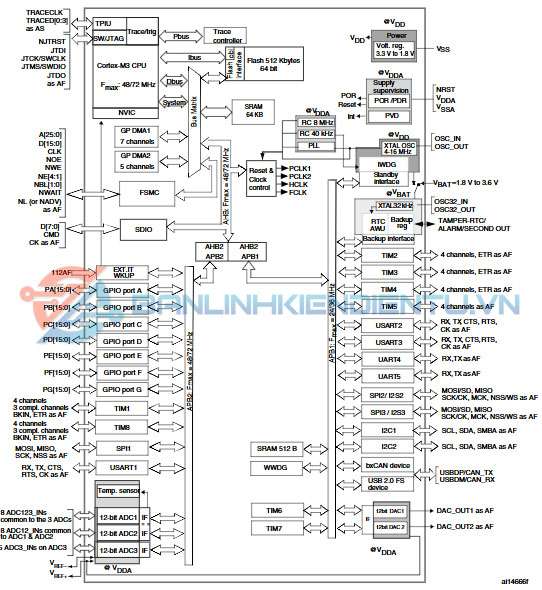

Sơ đồ khối STM32F103VCT6

Sơ đồ xung clock STM32F103VCT6

Kích thước STM32F103VCT6

Ứng dụng STM32F103VCT6

1. Hệ thống nhúng: Điều khiển thiết bị, tự động hóa công nghiệp.
2. Điện tử tiêu dùng: Đồng hồ thông minh, thiết bị IoT.
3. Hệ thống đo lường: Cảm biến, bộ thu thập dữ liệu.
4. Hệ thống điều khiển động cơ: Servo, BLDC, và các ứng dụng motor.
5. Ứng dụng giao tiếp: Hệ thống USB, CAN bus, và Ethernet.

Xem thêm: Nhiều sản phẩm Vi điều khiển khác tại đây

Datasheet STM32F103VCT6
