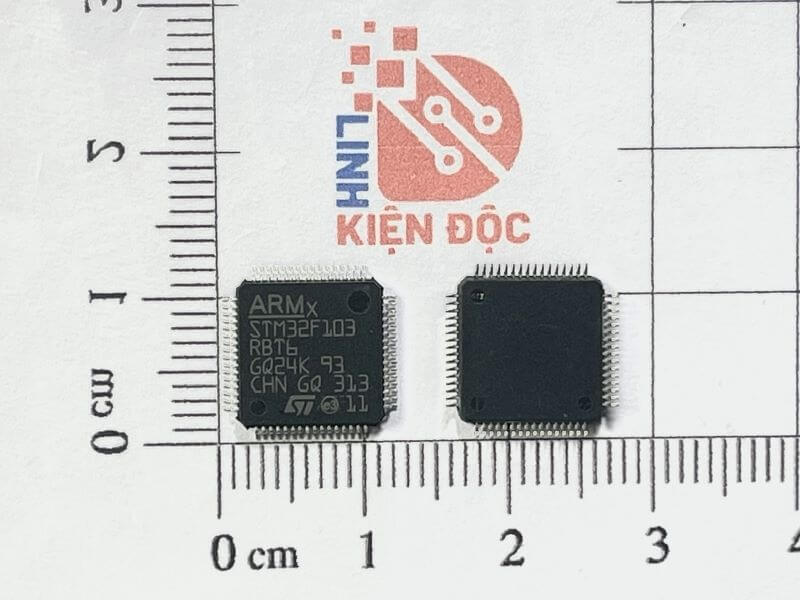

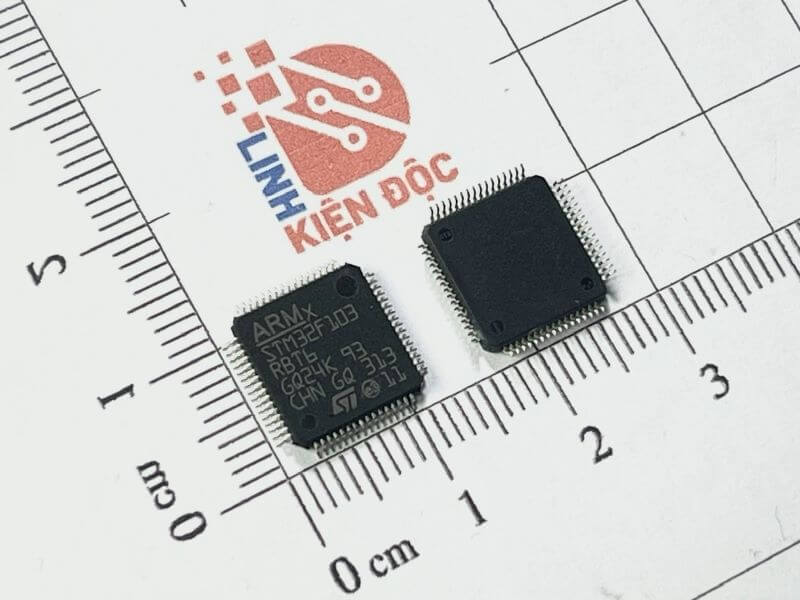

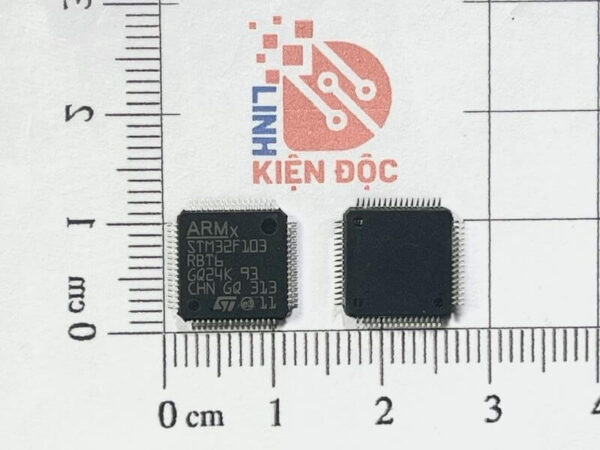

STM32F103RBT6 Vi điều khiển chính hãng ST LQFP64

banlinhkiendientu.vn chuyên cung cấp vi điều khiển STM32F103RBT6 với chất lượng tốt và giá cả phải chăng đảm bảo cung cấp số đủ lượng và chất lượng cho khách hàng.

Giới thiệu

STM32F103RBT6 là dòng hiệu suất mật độ trung bình MCU 32-bit dựa trên Arm® với Flash 64 hoặc 128 KB, USB, CAN, 7 bộ hẹn giờ, 2 ADC, 9 giao diện com.

Đặc tính kĩ thuật

 Lõi CPU Arm® 32-bit Cortex®-M3
– Tần số tối đa 72 MHz, hiệu suất 1,25 DMIPS / MHz (Dhrystone 2.1) ở trạng thái chờ 0
– Nhân chu kỳ đơn và chia phần cứng
 Bộ nhớ
– Bộ nhớ Flash 64 hoặc 128 Kbyte
– SRAM 20 Kbyte
 Quản lý xung nhịp, đặt lại và cung cấp
– Nguồn cung ứng ứng dụng và I/O 2,0 đến 3,6 V
– POR, PDR và ​​bộ dò điện áp có thể lập trình (PVD)
– Bộ dao động tinh thể 4 đến 16 MHz
– RC 8 MHz được cắt tỉa tại nhà máy
– RC 40 kHz bên trong
– PLL cho xung nhịp CPU
– Bộ dao động 32 kHz cho RTC với hiệu chuẩn
 Công suất thấp
– Chế độ Ngủ, Dừng và Chờ
– Nguồn cung cấp VBAT cho RTC và các thanh ghi dự phòng
 2x 12 bit, Bộ chuyển đổi A/D 1 μs (tối đa 1 kênh)
– Phạm vi chuyển đổi: 0 đến 3,6 V
– Khả năng lấy mẫu kép và giữ
– Cảm biến nhiệt độ
 DMA
– Bộ điều khiển DMA 7 kênh
– Thiết bị ngoại vi được hỗ trợ: bộ hẹn giờ, ADC, SPI, I2C và USART
 Tối đa 80 cổng I/O nhanh
– 26/37/51/80 I/O, tất cả đều có thể ánh xạ trên 16 vectơ ngắt ngoài và hầu hết đều chịu được 5 V
 Chế độ gỡ lỗi
– Giao diện gỡ lỗi dây nối tiếp (SWD) và JTAG
 Bảy bộ hẹn giờ
– Ba bộ hẹn giờ 16 bit, mỗi bộ có tối đa 4 IC/OC/PWM hoặc bộ đếm xung và đầu vào bộ mã hóa vuông góc (tăng dần)
– Bộ hẹn giờ PWM điều khiển động cơ 16 bit với khả năng tạo thời gian chết và dừng khẩn cấp
– Hai bộ hẹn giờ giám sát (độc lập và cửa sổ)
– Bộ hẹn giờ SysTick Bộ đếm xuống 24 bit
 Tối đa chín giao diện truyền thông
– Tối đa hai giao diện I2C (SMBus/PMBus®)
– Tối đa ba USART (giao diện ISO 7816, LIN, khả năng IrDA, điều khiển modem)
– Tối đa hai SPI (18 Mbit/giây)
– Giao diện CAN (2.0B Active)
– Giao diện tốc độ đầy đủ USB 2.0

Mô tả

Dòng sản phẩm hiệu suất mật độ trung bình STM32F103xx kết hợp lõi Arm® Cortex®-M3 32-bit RISC hiệu suất cao hoạt động ở tần số 72 MHz, bộ nhớ nhúng tốc độ cao (Bộ nhớ Flash lên đến 128 Kbyte và SRAM lên đến 20 Kbyte) và một loạt các I/O và thiết bị ngoại vi nâng cao được kết nối với hai bus APB. Tất cả các thiết bị đều cung cấp hai ADC 12-bit, ba bộ hẹn giờ 16-bit mục đích chung cộng với một bộ hẹn giờ PWM, cũng như các giao diện truyền thông tiêu chuẩn và nâng cao: tối đa hai I2C và SPI, ba USART, một USB và một CAN.
Các thiết bị hoạt động từ nguồn điện 2,0 đến 3,6 V. Chúng có sẵn trong cả phạm vi nhiệt độ từ –40 đến +85 °C và phạm vi nhiệt độ mở rộng từ –40 đến +105 °C. Một bộ chế độ tiết kiệm điện toàn diện cho phép thiết kế các ứng dụng công suất thấp. Dòng sản phẩm hiệu suất mật độ trung bình STM32F103xx bao gồm các thiết bị trong sáu loại gói khác nhau: từ 36 chân đến 100 chân. Tùy thuộc vào thiết bị được chọn, các bộ thiết bị ngoại vi khác nhau được bao gồm, mô tả bên dưới cung cấp tổng quan về toàn bộ phạm vi thiết bị ngoại vi được đề xuất trong dòng sản phẩm này.

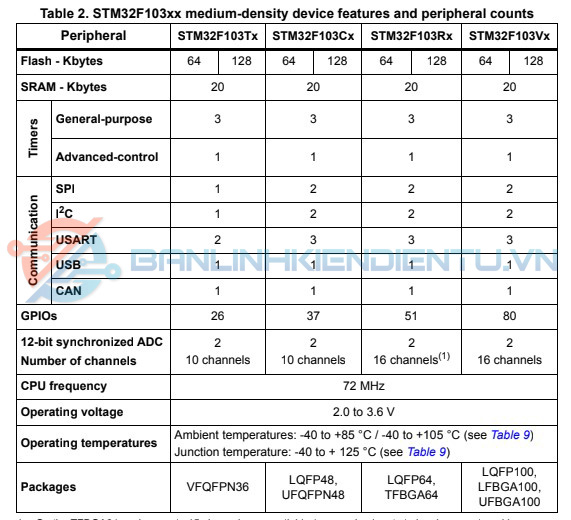

Thông số cơ bản

Sơ đồ khối

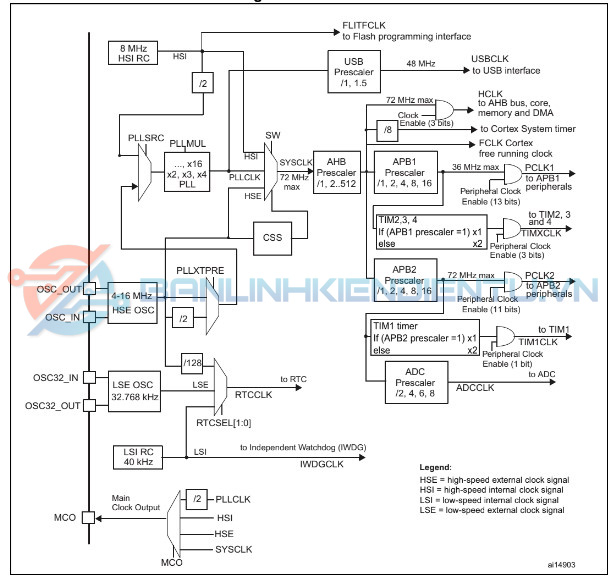

Sơ đồ cây Clock

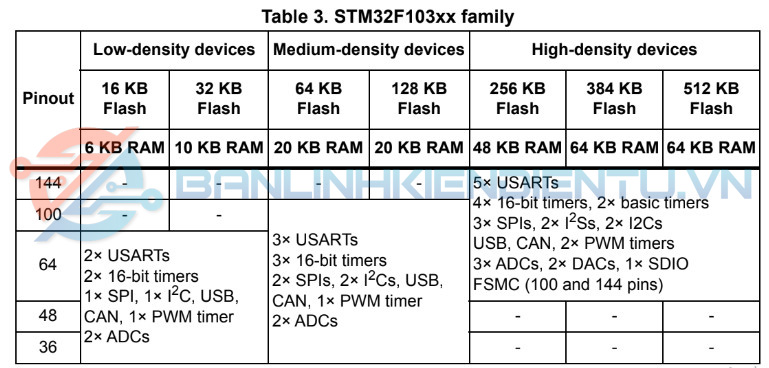

Thông số họ STM322F103BRT6

Sơ đồ chân

Sơ đồ cung cấp điện

Thông số kĩ thuật
