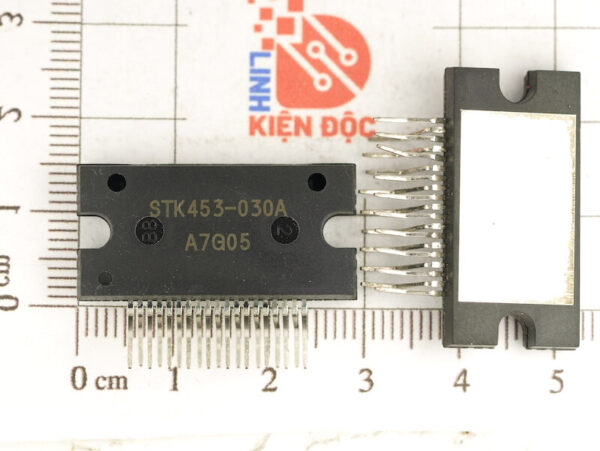

Giới thiệu về STK453-030A
STK453-030A là một IC khuếch đại công suất stereo được sản xuất bởi Sanyo (nay là ON Semiconductor). Nó được thiết kế cho các ứng dụng âm thanh như bộ khuếch đại trong các hệ thống âm thanh gia đình, ô tô, và thiết bị điện tử tiêu dùng. Với khả năng cung cấp công suất lớn và chất lượng âm thanh tuyệt vời, STK453-030A rất phổ biến trong các sản phẩm âm thanh chất lượng cao.
Đặc Điểm Nổi Bật
- Công suất đầu ra cao:
- Có thể cung cấp công suất đầu ra tối đa lên đến 100W (kênh stereo, tải 8Ω) ở chế độ full-range.
- Chất lượng âm thanh vượt trội:
- Đảm bảo độ méo thấp và đáp ứng tần số rộng, thích hợp cho các ứng dụng âm thanh hi-fi.
- Thiết kế tiết kiệm năng lượng:
- Mạch khuếch đại hiệu quả, giảm thiểu thất thoát năng lượng.
- Khả năng bảo vệ hoàn chỉnh:
- Tích hợp các mạch bảo vệ chống quá nhiệt, quá dòng và ngắn mạch, giúp bảo vệ IC và thiết bị.
- Chế độ hoạt động ổn định:
- Làm việc ổn định ở các tần số cao và trong điều kiện tải thay đổi.
Thông Số Kỹ Thuật Chính
Thông Số | Giá Trị |
---|---|
Điện áp cung cấp (Vcc) | 30V – 50V |
Công suất đầu ra (Mức tối đa) | 100W x 2 (tải 8Ω, Vcc = 40V) |
Công suất định mức | 50W x 2 (tải 8Ω, Vcc = 40V) |
Độ méo tổng (THD) | < 0.03% (ở 1kHz, công suất định mức) |
Đáp ứng tần số | 20Hz – 20kHz |
Điện áp đầu vào yêu cầu | 1V (tải 8Ω) |
Chế độ bảo vệ | Quá dòng, quá nhiệt, ngắn mạch |
Dạng vỏ | Số chân 15, dạng IC kết nối PCB |
.Ứng Dụng
- Hệ thống âm thanh hi-fi: Dùng trong các bộ khuếch đại công suất cho hệ thống loa chất lượng cao.
- Hệ thống âm thanh ô tô: Tạo ra âm thanh mạnh mẽ cho loa trong các hệ thống âm thanh ô tô.
- Thiết bị điện tử tiêu dùng: Amplifier trong các sản phẩm gia đình như TV, loa ngoài, và hệ thống giải trí.
- Loa di động và thiết bị âm thanh di động: Sử dụng cho các hệ thống âm thanh di động đòi hỏi công suất lớn.
