GW40V60DF, STGW40V60DF IGBT 40A-600V TO-247 THÁO MÁY

Giới thiệu GW40V60DF

IGBT STGW40V60DF là một linh kiện bán dẫn công suất cao, được thiết kế để đáp ứng các yêu cầu của các ứng dụng điều khiển và chuyển mạch điện áp cao

GW40V60DF là IGBT được phát triển bằng cách sử dụng cấu trúc dừng trường cổng rench độc quyền tiên tiến. Nó là một phần của IGBTs dòng V, thể hiện sự thỏa hiệp tối ưu giữa tổn hao dẫn và chuyển mạch để tối đa hóa hiệu quả của bộ chuyển đổi tần số rất cao. Hơn nữa, hệ số nhiệt độ VCE (sat) dương và phân bố thông số rất chặt chẽ dẫn đến hoạt động song song an toàn hơn.

Kích thước GW40V60DF

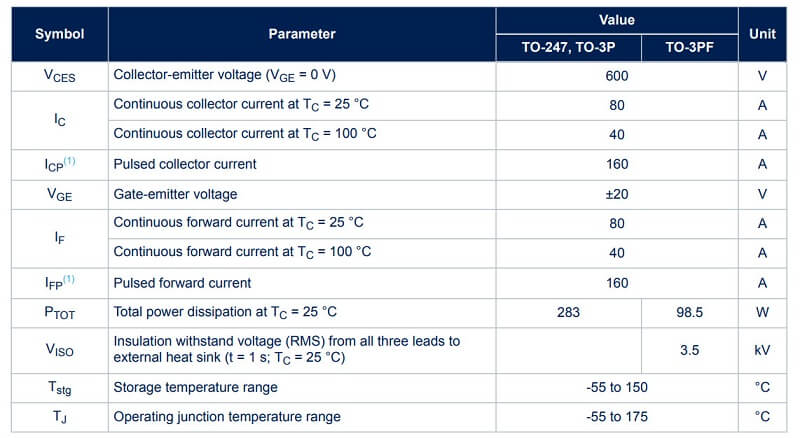

Thông số kỹ thuật GW40V60DF

• Loại thiết bị: IGBT (Insulated Gate Bipolar Transistor) với Diode Fast Recovery tích hợp
• Dòng điện cực đại (Ic): 40A
• Điện áp cực đại (Vce): 600V
• Đóng gói: TO-247 (một dạng đóng gói mạnh mẽ, hỗ trợ tốt cho tản nhiệt)
• Điện áp cổng kích (Vge): ±20V

Các đặc điểm nổi bật GW40V60DF

1. Diode Fast Recovery tích hợp:
   • STGW40V60DF có diode Fast Recovery tích hợp, giúp giảm thời gian phục hồi trong quá trình chuyển mạch, làm tăng hiệu suất và giảm tổn thất điện năng.
2. Khả năng xử lý dòng điện cao:
   • Với khả năng xử lý dòng điện lên đến 40A, IGBT này thích hợp cho các ứng dụng cần công suất lớn như điều khiển động cơ, biến tần, và các bộ nguồn công suất cao.
3. Khả năng chịu điện áp cao:
   • Thiết bị có thể chịu được điện áp lên tới 600V, phù hợp cho các ứng dụng yêu cầu điều khiển và chuyển mạch điện áp trung bình đến cao.
4. Chuyển mạch nhanh:
   • STGW40V60DF có khả năng chuyển mạch nhanh, giúp giảm thiểu tổn thất năng lượng trong quá trình chuyển mạch và tăng hiệu suất tổng thể của hệ thống.

Nguyên lý hoạt động GW40V60DF

• Chuyển mạch công suất: IGBT này hoạt động như một công tắc điện tử, cho phép hoặc ngắt dòng điện chạy từ cực Collector đến cực Emitter dựa trên điện áp áp vào cổng (Gate).
• Diode Fast Recovery: Diode tích hợp giúp giảm thời gian phục hồi của mạch trong các chu kỳ chuyển mạch, giảm thiểu sự mất mát năng lượng và nhiệt độ sinh ra.

Ứng dụng GW40V60DF

• Biến tần: Sử dụng trong các mạch biến tần công suất cao, đặc biệt là trong các hệ thống điều khiển động cơ.
• Bộ nguồn công suất cao: Được dùng trong các bộ nguồn xung (SMPS) và các hệ thống cung cấp điện liên tục (UPS).
• Điều khiển động cơ: Thích hợp cho các ứng dụng điều khiển động cơ công suất trung bình đến cao, chẳng hạn như trong các hệ thống điều khiển công nghiệp.
• Thiết bị điện tử công suất: Sử dụng trong các mạch điều khiển và chuyển mạch công suất cao, nơi yêu cầu chuyển mạch nhanh và hiệu quả.

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet GW40V60DF
