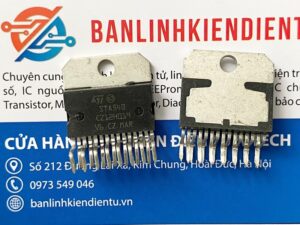

STA540 4x13W IC khuếch đại công suất kép/bốn 15 chân cắm

Giới thiệu về STA540

STA540 là một IC khuếch đại công suất được sản xuất bởi STMicroelectronics, được thiết kế đặc biệt cho các ứng dụng âm thanh với khả năng cung cấp công suất cao và hiệu suất tuyệt vời. Nó là một IC khuếch đại công suất 4 kênh, mỗi kênh có công suất đầu ra 13W, phù hợp cho các hệ thống âm thanh đa kênh hoặc ứng dụng cần nhiều kênh khuếch đại trong một giải pháp duy nhất.

Đặc điểm nổi bật

• Công suất đầu ra cao: STA540 có thể cung cấp công suất lên đến 13W mỗi kênh (ở điện áp cung cấp 14V và tải 4Ω), giúp cung cấp âm thanh mạnh mẽ trong các ứng dụng yêu cầu khuếch đại công suất cao.
• Bốn kênh khuếch đại: Đây là một IC khuếch đại công suất 4 kênh, giúp tiết kiệm không gian và số lượng linh kiện trong các hệ thống âm thanh đa kênh, ví dụ như trong các hệ thống âm thanh vòm hoặc loa đa kênh.
• Hiệu suất cao và độ méo tiếng thấp: STA540 được thiết kế để hoạt động với độ méo tiếng thấp, mang lại chất lượng âm thanh rõ ràng và chân thật. Điều này giúp cải thiện trải nghiệm âm thanh cho người sử dụng.
• Tích hợp bảo vệ quá tải và nhiệt độ: IC này có các mạch bảo vệ tích hợp giúp bảo vệ thiết bị khỏi các tình trạng quá nhiệt, quá tải và ngắn mạch, tăng độ bền và độ tin cậy của sản phẩm.
• Dễ dàng tích hợp: Với thiết kế gói 15 chân cắm (typical), STA540 có thể dễ dàng tích hợp vào các mạch âm thanh mà không cần nhiều linh kiện ngoài.

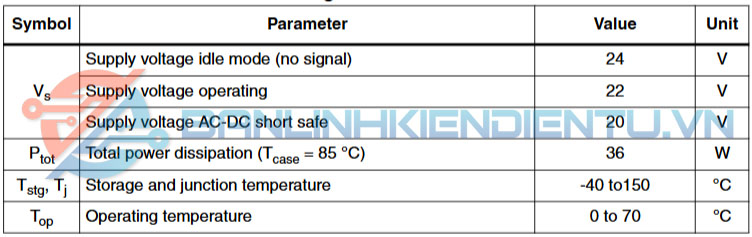

Thông số kỹ thuật STA540

• Số kênh: 4 kênh khuếch đại công suất
• Công suất đầu ra (mỗi kênh): 13W @ 14V, 4Ω (có thể thay đổi theo điện áp cung cấp và trở kháng)
• Điện áp cung cấp: 8V đến 18V (điện áp cung cấp lý tưởng từ 12V đến 14V cho hiệu suất tối ưu)
• Trở kháng loa: Tối ưu cho tải loa 4Ω hoặc 8Ω
• Tỉ lệ tín hiệu trên nhiễu (SNR): Khoảng 75dB
• Tốc độ đáp ứng tần số: 50Hz đến 50kHz (ở công suất thấp)
• Bảo vệ: Tích hợp mạch bảo vệ quá nhiệt, ngắn mạch và bảo vệ quá tải.

Ứng dụng STA540

• Hệ thống âm thanh đa kênh (Home Audio Systems): STA540 rất phù hợp cho các hệ thống âm thanh gia đình hoặc âm thanh vòm, nơi cần khuếch đại tín hiệu cho nhiều loa.
• Loa Bluetooth hoặc các thiết bị âm thanh không dây: Các thiết bị âm thanh di động sử dụng STA540 có thể cung cấp công suất đầu ra ổn định và chất lượng âm thanh cao.
• Thiết bị âm thanh công cộng: Các ứng dụng như loa ngoài trời, âm thanh cho các sự kiện hoặc hội trường cũng có thể tận dụng lợi thế của STA540.
• Hệ thống loa ô tô: Với công suất vừa phải và khả năng bảo vệ nhiệt, STA540 là lựa chọn lý tưởng cho các hệ thống âm thanh ô tô, giúp cung cấp âm thanh mạnh mẽ mà không lo quá tải.
• Sản phẩm điện tử tiêu dùng: STA540 có thể được sử dụng trong các thiết bị âm thanh gia dụng khác như loa, soundbars và các thiết bị âm thanh di động khác.

Sơ đồ chân STA540

Kích thước STA540

Xem thêm những sản phẩm IC khác tại đây

Datasheet STA540
