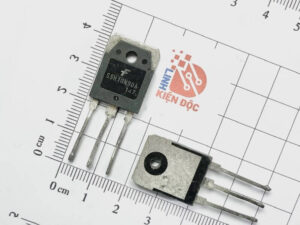

SSH10N90A Mosfet kênh N 10A 900V TO-3P Tháo máy

Giới thiệu về SSH10N90A

SSH10N90A là MOSFET kênh N được thiết kế để xử lý các ứng dụng công suất cao, thích hợp cho các mạch nguồn, biến tần, và hệ thống công nghiệp đòi hỏi điện áp và dòng lớn. Được đóng gói TO-3P, linh kiện này có khả năng tản nhiệt tốt và hoạt động ổn định trong môi trường khắc nghiệt.

Đặc điểm nổi bật SSH10N90A

1. Điện áp chịu đựng cao:
   • Điện áp cực đại (V_DS) lên đến 900V, phù hợp với các ứng dụng điện áp cao.
2. Dòng tải lớn:
   • Hỗ trợ dòng liên tục 10A (ở nhiệt độ vỏ 25°C), đáp ứng các tải lớn trong các ứng dụng công suất.
3. Điện trở R_DS(on) thấp:
   • Giảm tổn thất năng lượng trong quá trình dẫn dòng, cải thiện hiệu suất hệ thống.
4. Chuyển mạch nhanh:
   • MOSFET này có tốc độ chuyển mạch cao, tối ưu cho các ứng dụng tần số cao.
5. Đóng gói TO-3P:
   • Tản nhiệt tốt, phù hợp cho thiết kế công suất lớn và yêu cầu độ bền cơ học cao.

Thông số kỹ thuật SSH10N90A

• Loại MOSFET: Kênh N.
• Điện áp chịu đựng tối đa (V_DS): 900V.
• Dòng tải liên tục (I_D): 10A (T_case = 25°C).
• Điện trở R_DS(on): ~ 0.85Ω (tối đa tại V_GS = 10V).
• Công suất tiêu tán (P_D): 125W.
• Điện áp ngưỡng cổng (V_GS(th)): 3V – 5V.
• Dung lượng ngõ ra (C_oss): ~ 200 pF.
• Nhiệt độ hoạt động: -55°C đến +150°C.
• Đóng gói: TO-3P.

Kích thước SSH10N90A

Ứng dụng SSH10N90A

1. Nguồn chuyển mạch (SMPS):
   • Thích hợp cho các bộ nguồn công suất lớn, nguồn cấp viễn thông hoặc nguồn máy tính.
2. Biến tần và điều khiển động cơ:
   • Dùng trong hệ thống biến tần, điều khiển động cơ trong công nghiệp.
3. Hệ thống chiếu sáng công nghiệp:
   • Sử dụng trong các mạch điều khiển đèn HID hoặc LED công suất cao.
4. Thiết bị công nghiệp:
   • Ứng dụng trong máy hàn điện, lò nung cảm ứng, và các bộ điều khiển công suất cao.
5. Hệ thống năng lượng tái tạo:
   • Được dùng trong các bộ biến đổi năng lượng mặt trời và gió

Xem thêm: Nhiều sản phẩm Mosfet tại đây

Datasheet SSH10N90A
