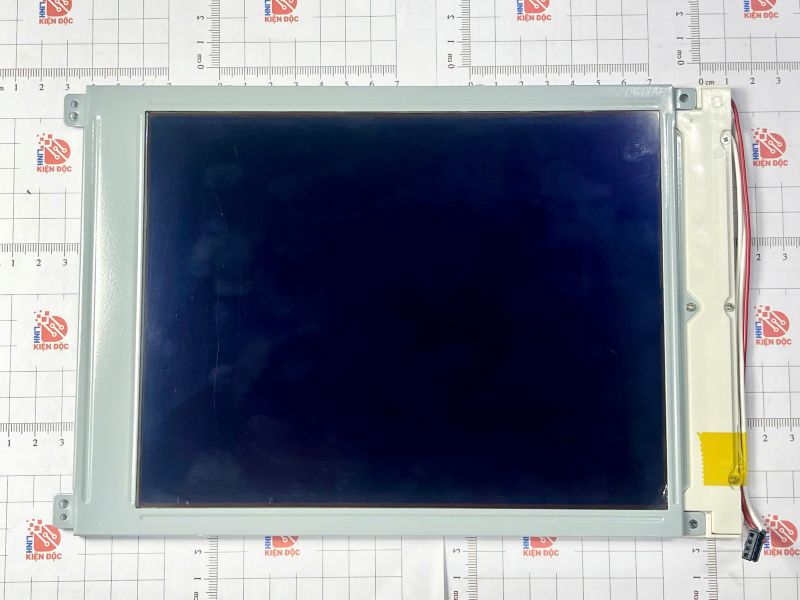

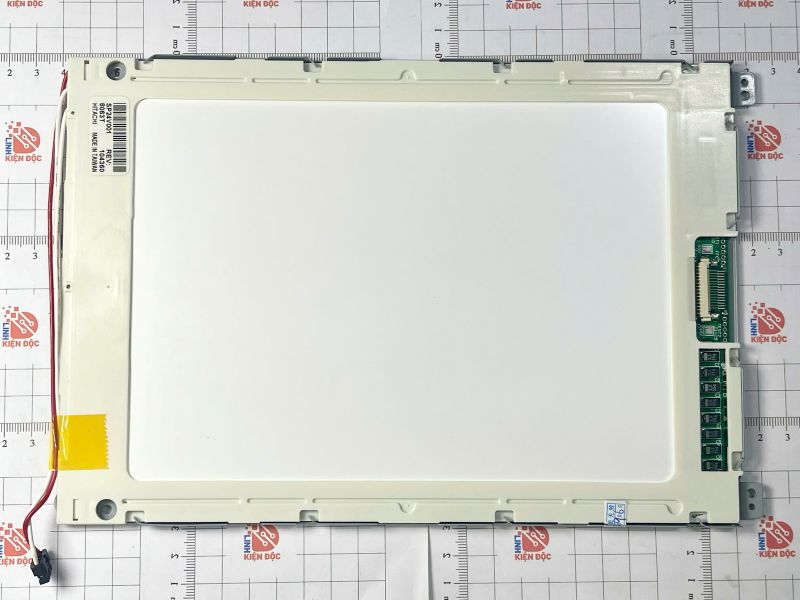

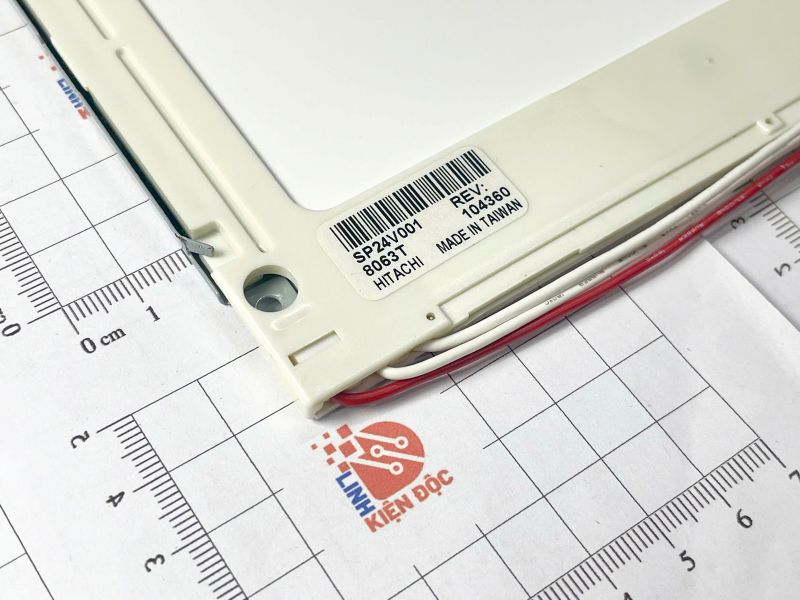

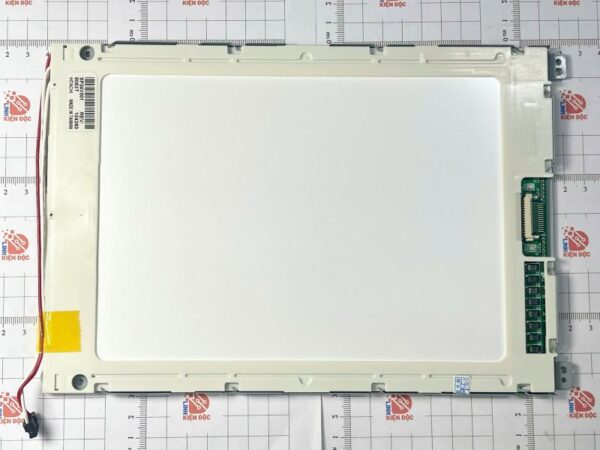

SP24V001 màn hình LCD kích thước 9.4 inch

Giới thiệu về SP24V001

SP24V001 là màn hình LCD TFT 9.4 inch do Sharp sản xuất. Đây là màn hình có độ phân giải 640×480 pixels (VGA), được sử dụng phổ biến trong máy CNC, thiết bị y tế, hệ thống hiển thị công nghiệp và một số ứng dụng tự động hóa khác.

Đặc điểm nổi bật

• Màn hình VGA tiêu chuẩn: Hỗ trợ độ phân giải 640×480 pixels, thích hợp với các hệ thống công nghiệp cũ
• Tương thích với nhiều hệ thống CNC và thiết bị tự động hóa
• Thiết kế mỏng, dễ dàng lắp đặt và thay thế
• Độ bền cao, hoạt động ổn định trong môi trường công nghiệp
• Đèn nền CCFL, có thể cần thay thế sau một thời gian dài sử dụng

Thông số kỹ thuật SP24V001

• Nhà sản xuất: Sharp
• Kích thước màn hình: 9.4 inch
• Công nghệ hiển thị: TFT-LCD
• Độ phân giải: 640 × 480 pixels (VGA)
• Tỷ lệ khung hình: 4:3
• Độ sáng: 200-250 cd/m²
• Độ tương phản: 100:1
• Góc nhìn: 60° (trái/phải), 45° (trên), 55° (dưới)
• Số màu hiển thị: 262K màu
• Loại đèn nền: CCFL (Cold Cathode Fluorescent Lamp)
• Cổng kết nối: 31 chân, thường tương thích với các hệ thống hiển thị công nghiệp
• Điện áp hoạt động: 5V
• Nhiệt độ hoạt động: 0°C đến 50°C
• Kích thước tổng thể: 243 mm × 185 mm × 10 mm

Ứng dụng

• Máy CNC: Dùng trong hệ điều khiển của Fanuc, Siemens, Mitsubishi
• Thiết bị y tế: Máy siêu âm, hệ thống hiển thị chẩn đoán
• Hệ thống tự động hóa công nghiệp: HMI, máy đo lường, hệ thống giám sát

Lưu ý khi thay thế

• Kiểm tra cổng kết nối: SP24V001 có giao diện 31 chân, cần đảm bảo tương thích với hệ thống hiện có
• Tuổi thọ đèn nền CCFL: Nếu màn hình bị mờ, có thể cần thay thế đèn nền hoặc nâng cấp lên LED
• Điều kiện hoạt động: Không phù hợp với môi trường có nhiệt độ quá cao hoặc quá thấp

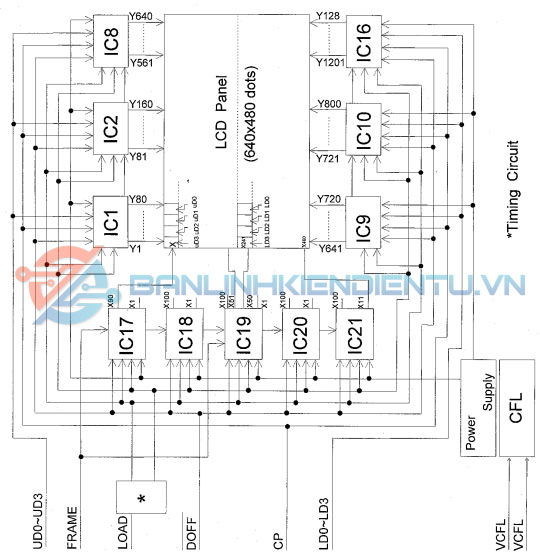

Sơ đồ khối SP24V001

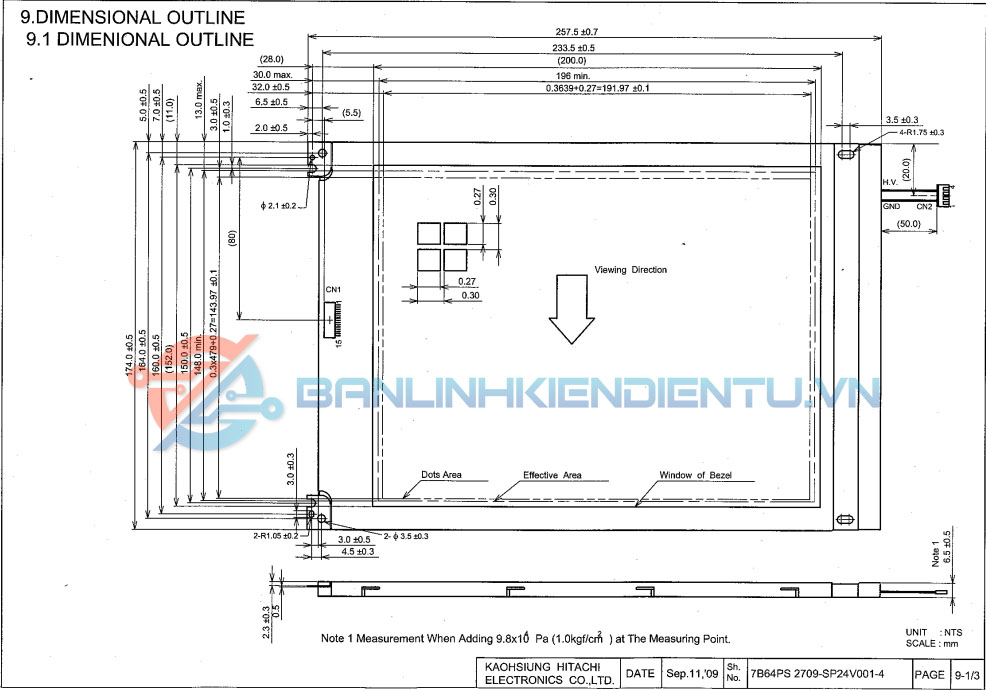

Kích thước SP24V001

Xem thêm những mã màn hình khác tại đây

Datasheet SP24V001
