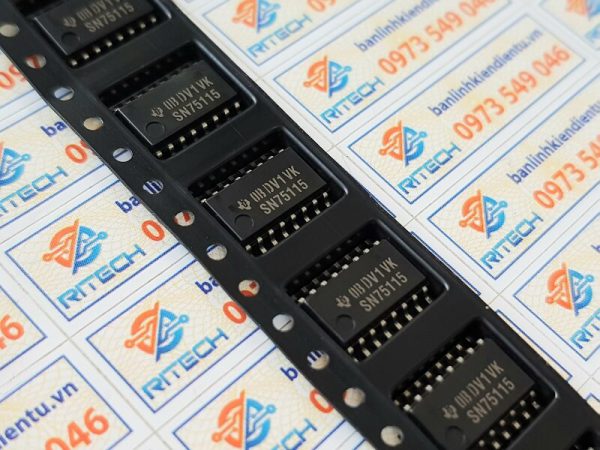

SN75115 IC chức năng SOP-16 nhật chính hãng

Giới thiệu về IC SN75115

SN75115 là bộ thu tín hiệu vi sai kép được thiết kế để cảm nhận các tín hiệu vi sai nhỏ khi có nhiễu chế độ chung lớn. Các thiết bị này cung cấp các tín hiệu đầu ra tương thích với TTL theo hàm của điện áp đầu vào vi sai. Cấu hình đầu ra cực thu hở cho phép kết nối AND dây các đầu ra TTL tương tự (như SN7401) hoặc các bộ thu tín hiệu dòng SN75115 khác. Điều này cho phép triển khai một mức logic mà không cần độ trễ thêm. Các tầng đầu ra tương tự như các đầu ra cực totem TTL, nhưng có đầu ra chìm, 1YS và 2YS, và các đầu cuối kéo lên chủ động tương ứng, 1YP và 2YP, có sẵn trên các chân gói liền kề. Đáp ứng tần số và khả năng chống nhiễu có thể được cung cấp bởi một tụ điện ngoài duy nhất. Một đầu vào nhấp nháy được cung cấp cho mỗi kênh. Với đèn nháy ở mức thấp, bộ thu bị vô hiệu hóa và đầu ra bị buộc phải ở mức cao. SN75115 được đặc trưng để hoạt động từ 0°C đến 70°C.

Đặc trưng kỹ thuật

• Lựa chọn đầu ra Open-Collector hoặc Active Pullup (Totem-Pole)
• Nguồn cung cấp 5 V đơn
• Hoạt động đường dây vi sai
• Hoạt động kênh đôi
• Tương thích TTL
• Phạm vi điện áp đầu vào chế độ chung ±15 V
• Tùy chọn sử dụng Điện trở kết thúc đường dây 130 Ω tích hợp
• Điều khiển đáp ứng tần số riêng lẻ
• Đèn nháy kênh riêng lẻ

Thông số kỹ thuật

Ký hiệu logic

Sơ đồ logic

Sơ đồ tương đương

Sơ đồ chân

Kích thước IC SN75115
