SN74LS165AN, 74LS165 IC số DIP-16

Giới thiệu về SN74LS165AN

IC SN74LS165AN thuộc họ logic TTL dòng 74LS, là một bộ ghi dịch 8 bit (8-bit Parallel-In/Serial-Out Shift Register). Nó cho phép nạp dữ liệu song song từ 8 ngõ vào và dịch dữ liệu tuần tự thông qua đầu ra theo xung nhịp. Với khả năng hoạt động ổn định, tốc độ cao và tính linh hoạt, IC này được sử dụng rộng rãi trong các ứng dụng truyền thông nối tiếp, mạch nhúng, và hệ thống xử lý logic số.

Đặc điểm SN74LS165AN

• Bộ ghi dịch 8-bit (Parallel-In/Serial-Out):
  • Cho phép tải dữ liệu song song từ các ngõ vào.
  • Dịch dữ liệu ra tuần tự qua ngõ ra serial.
• Chế độ điều khiển linh hoạt:
  • Tích hợp tính năng Clear và Enable để kiểm soát hoạt động.
• Hoạt động tốc độ cao:
  • Thời gian đáp ứng nhanh (~25ns).
• Dòng TTL tiêu chuẩn (74LS):
  • Tiêu thụ công suất thấp.
  • Khả năng hoạt động ổn định.

Thông số kỹ thuật SN74LS165AN

Ứng dụng SN74LS165AN

1. Bộ chuyển đổi song song sang tuần tự (PISO):
   • Được sử dụng trong truyền dữ liệu nối tiếp (serial communication).
2. Hệ thống nhúng:
   • Thu thập và xử lý dữ liệu từ nhiều cảm biến.
3. Giao tiếp giữa vi điều khiển và thiết bị ngoại vi:
   • Mở rộng số lượng cổng đầu vào với số chân tối thiểu.
4. Bộ điều khiển:
   • Tích hợp trong các mạch logic số hoặc mạch điều khiển công nghiệp.
5. Ứng dụng trong FPGA/CPLD:
   • Được sử dụng để giảm số lượng dây kết nối giữa các mạch phức tạp.

Sơ đồ chân SN74LS165AN

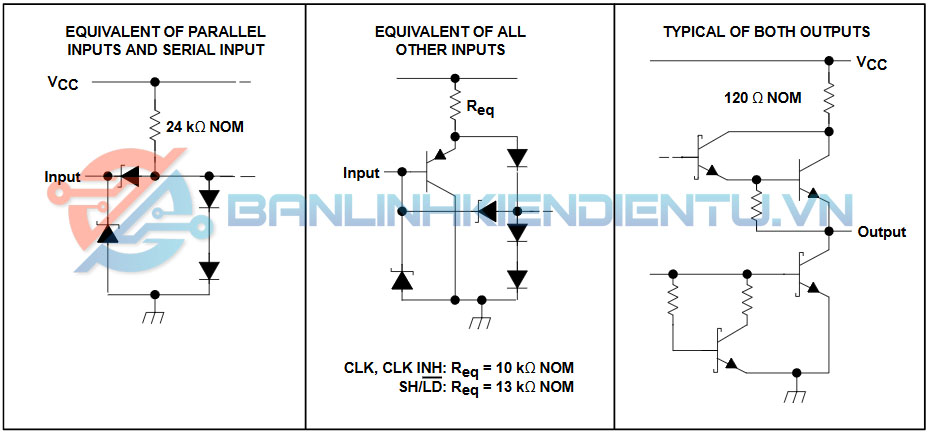

Sơ đồ tương đương đầu vào/ra của IC SN74LS165AN

Kích thước SN74LS165AN

Xem thêm: Nhiều sản phẩm IC họ 74xx Tại đây

Datasheet SN74LS165AN
