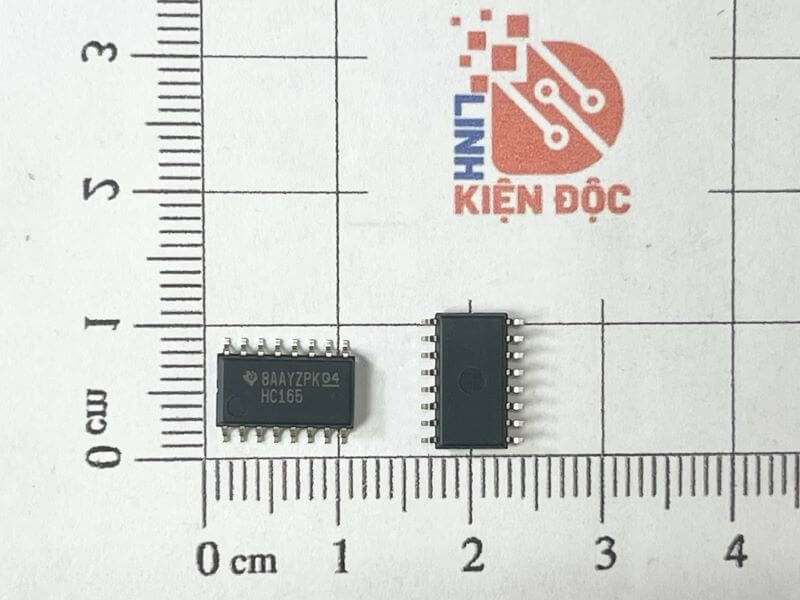

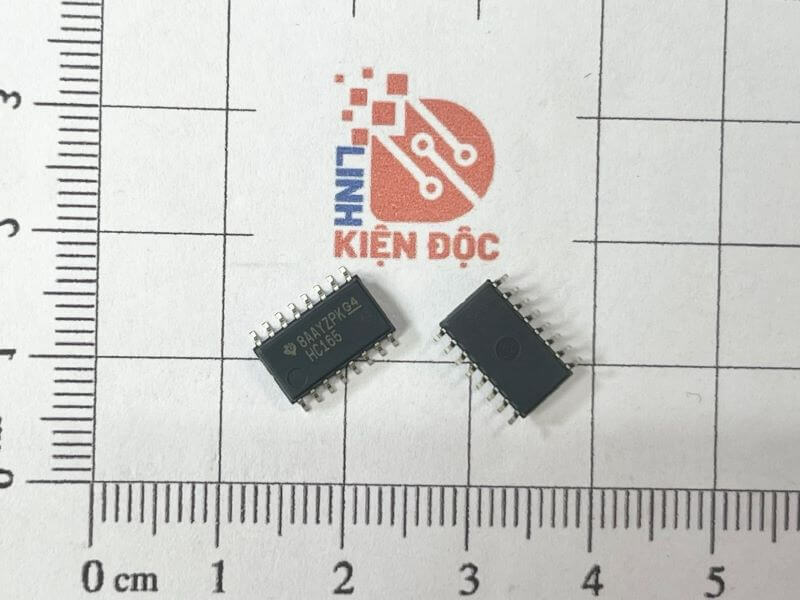

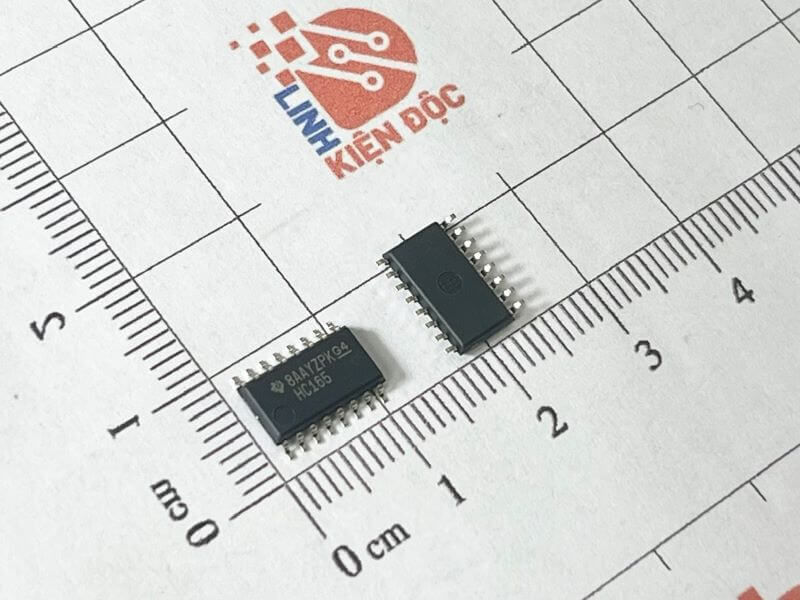

SN74HC165NSR, HC165 SOP16 5.2mm chính hãng Texas
10,500₫
Mã sản phẩm: HC165
Loại linh kiện: IC số
Kiểu chân: SOP-16
Hình thức: Mới
Tình trạng: Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu về SN74HC165NSR
SN74HC165NSR, hay HC165, là IC dịch chuyển (shift register) 8-bit của Texas Instruments, với chức năng chuyển dữ liệu song song thành dữ liệu nối tiếp. IC này hỗ trợ truyền dữ liệu tốc độ cao, phù hợp cho các ứng dụng yêu cầu truyền dữ liệu số từ các thiết bị đầu vào dạng song song sang các hệ thống nhận dạng nối tiếp, giúp tiết kiệm các chân I/O trong các vi điều khiển hoặc vi xử lý. Đóng gói SOP-16 với chiều rộng 5.2mm giúp dễ dàng lắp đặt vào các mạch có không gian hẹp.
Đặc điểm nổi bật của SN74HC165NSR
- Chuyển dữ liệu song song thành nối tiếp: Thiết bị dịch chuyển này giúp đọc dữ liệu từ nhiều nguồn song song vào các chân I/O và truyền đi qua một đường nối tiếp duy nhất.
- Độ rộng bit 8: Có thể lưu trữ và dịch chuyển một byte dữ liệu tại một thời điểm.
- Tốc độ xử lý cao: Tốc độ tối đa 30MHz cho phép truyền dữ liệu nhanh chóng và hiệu quả.
- Thiết kế tiêu thụ năng lượng thấp: Sử dụng công nghệ CMOS giúp tiết kiệm năng lượng, đặc biệt khi tích hợp trong các mạch số lớn.
- Đóng gói SOP-16, chiều rộng 5.2mm: Kích thước nhỏ gọn, dễ dàng gắn vào mạch và phù hợp với các thiết kế PCB tiết kiệm không gian.

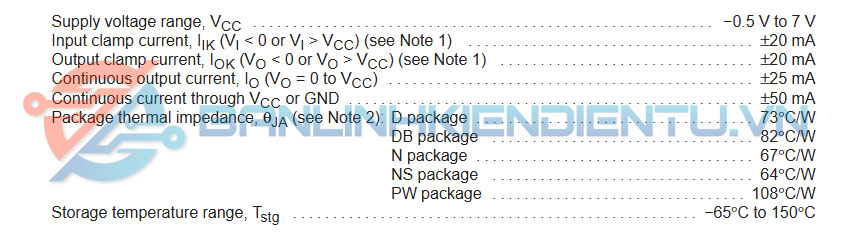

Thông số kĩ thuật SN74HC165NSR
- Điện áp hoạt động: 2V đến 6V.
- Tần số hoạt động tối đa: Lên đến 30 MHz.
- Độ rộng dữ liệu: 8-bit (1 byte).
- Tiêu thụ dòng tĩnh (Icc): Rất thấp, thường chỉ 20 µA.
- Nhiệt độ hoạt động: -40°C đến 85°C.
- Đóng gói: SOP-16 (chiều rộng 5.2mm).
Ứng dụng của SN74HC165NSR
- Giao tiếp vi điều khiển: Được sử dụng để mở rộng số lượng đầu vào số khi các vi điều khiển có hạn chế về chân I/O.
- Thiết bị điều khiển từ xa và hệ thống nhúng: Chuyển đổi các tín hiệu đầu vào như công tắc và nút bấm sang tín hiệu nối tiếp để xử lý.
- Hệ thống giao tiếp nối tiếp: Sử dụng trong giao tiếp nối tiếp SPI hoặc các giao thức truyền dữ liệu khác.
- Các hệ thống hiển thị: Đọc dữ liệu từ các đầu vào song song trong các mạch LED, màn hình hoặc các cảm biến.

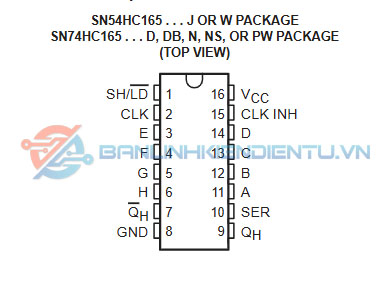

Sơ đồ chân SN74HC165NSR

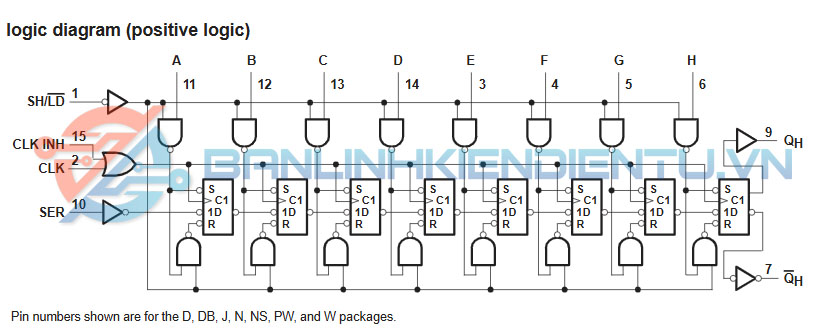

Sơ đồ cấu tạo logic SN74HC165NSR

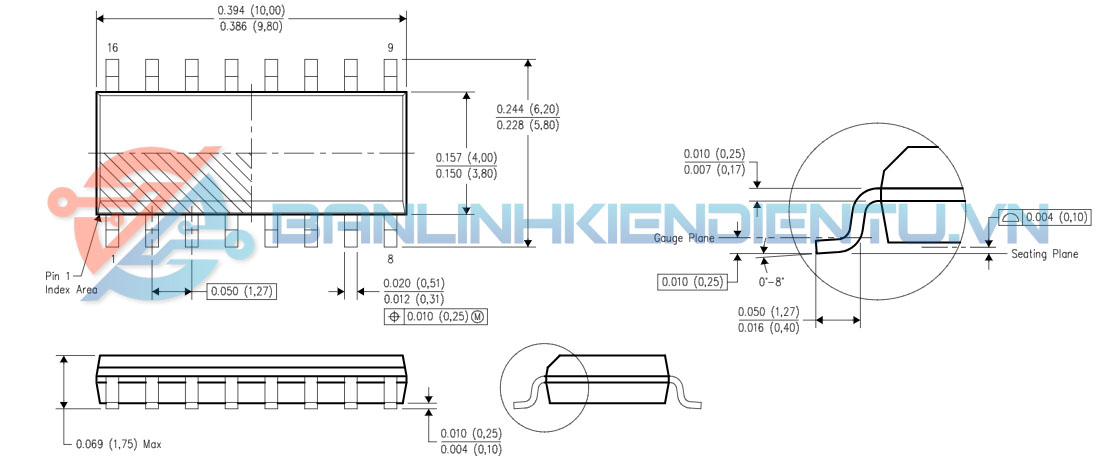

Kích thước SN74HC165NSR
Xem thêm: Nhiều sản phẩm IC khác tại đây
Datasheet SN74HC165NSR
