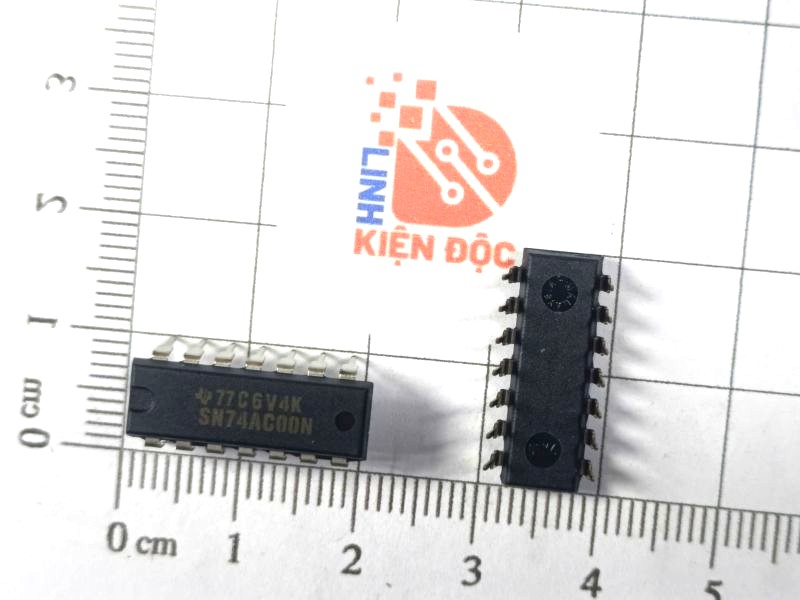

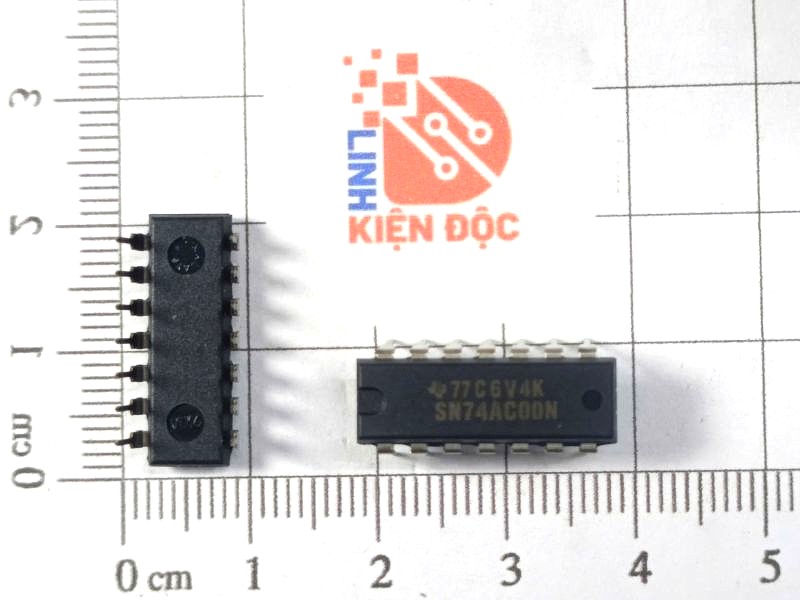

SN74AC00N SN74AC00 IC Logic số DIP-14

Giới thiệu chung về SN74AC00N

SN74AC00N là một vi mạch tích hợp (IC) thuộc dòng logic AC (Advanced CMOS) của Texas Instruments. IC này chứa 4 cổng NAND hai ngõ vào (quad 2-input NAND gates), tuân theo chuẩn logic CMOS tốc độ cao. Mỗi cổng thực hiện phép toán logic NAND – tức là cho ra mức logic thấp (0) chỉ khi cả hai đầu vào đều ở mức cao (1).

Đặc trưng kỹ thuật của SN74AC00N

• Cấu trúc: Gồm 4 cổng NAND, mỗi cổng có 2 ngõ vào.

• Điện áp hoạt động (Vcc): Từ 2V đến 6V, thường sử dụng mức 5V.

• Tốc độ chuyển mạch nhanh: Thời gian trễ lan truyền (propagation delay) khoảng 6 đến 8 nanosecond tại 5V.

• Dòng điện ngõ ra tối đa: Có thể cung cấp hoặc hấp thụ dòng ±24 mA, phù hợp để điều khiển tải trực tiếp như đèn LED.

• Tiêu thụ điện năng thấp: Dòng điện tiêu thụ tĩnh rất nhỏ, thường nhỏ hơn 10 µA.

• Tương thích logic: Tương thích với cả mức tín hiệu TTL và CMOS.

• Nhiệt độ hoạt động: Từ -40°C đến +85°C, phù hợp cho các ứng dụng công nghiệp.

• Gói linh kiện: Được đóng gói theo chuẩn DIP-14, thuận tiện cho việc cắm vào breadboard hoặc hàn lên PCB.

Sơ đồ mô tả chân IC SN74AC00N

Cổng logic SN74AC00N

Bảng chức năng IC SN74AC00N

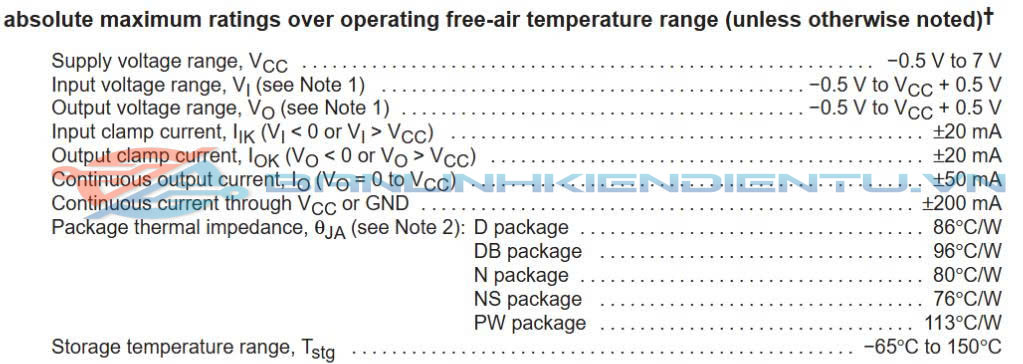

Gía trị thông số kĩ thuật hoạt động tối đa của IC SN74AC00N

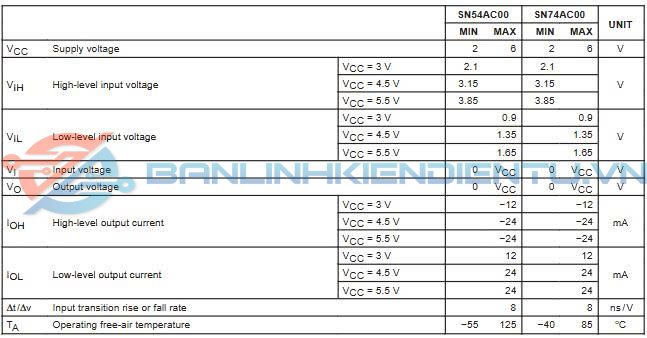

Gía trị được đề suất của SN74AC00N

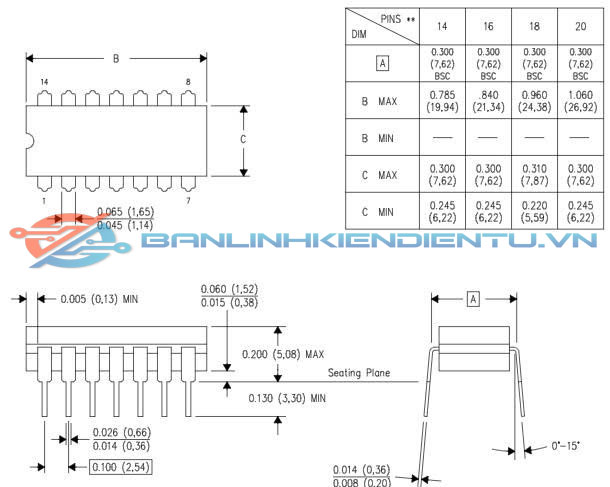

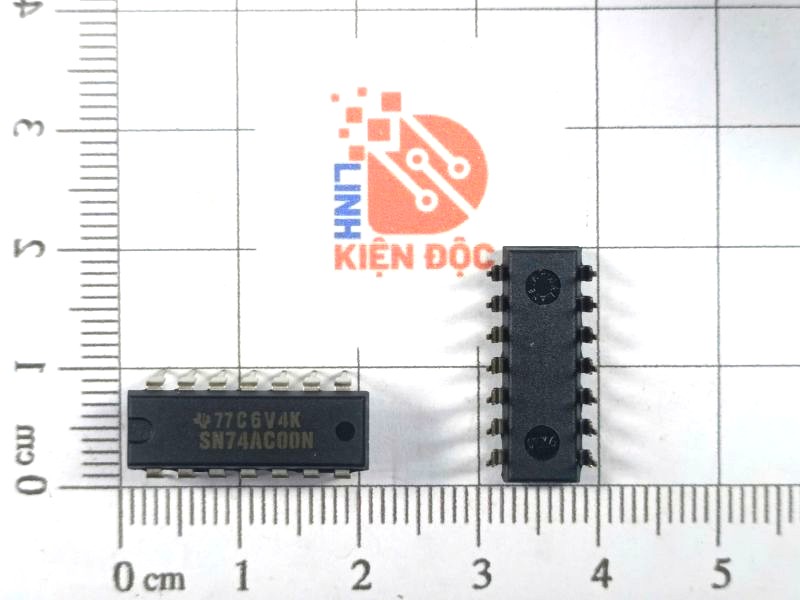

Kích thước IC SN74AC00N

Xem thêm các IC khác tại đây

Datasheet SN74AC00N
