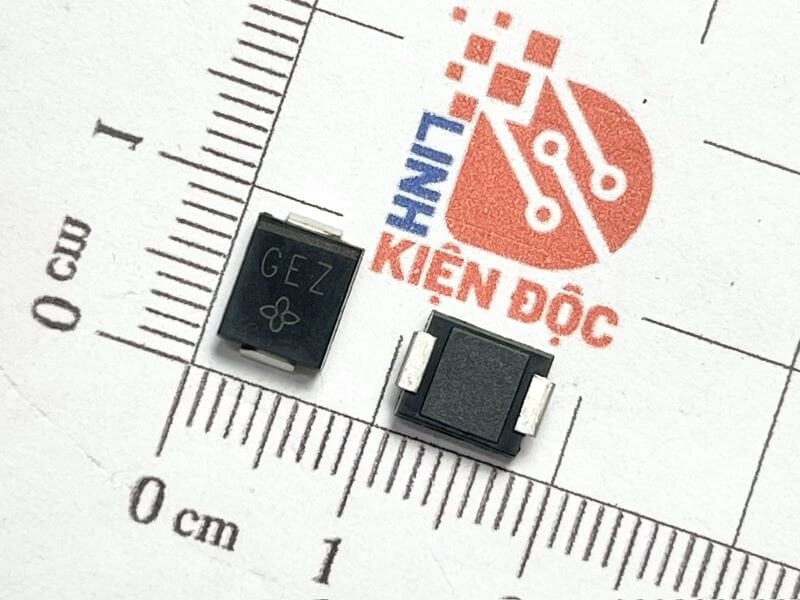

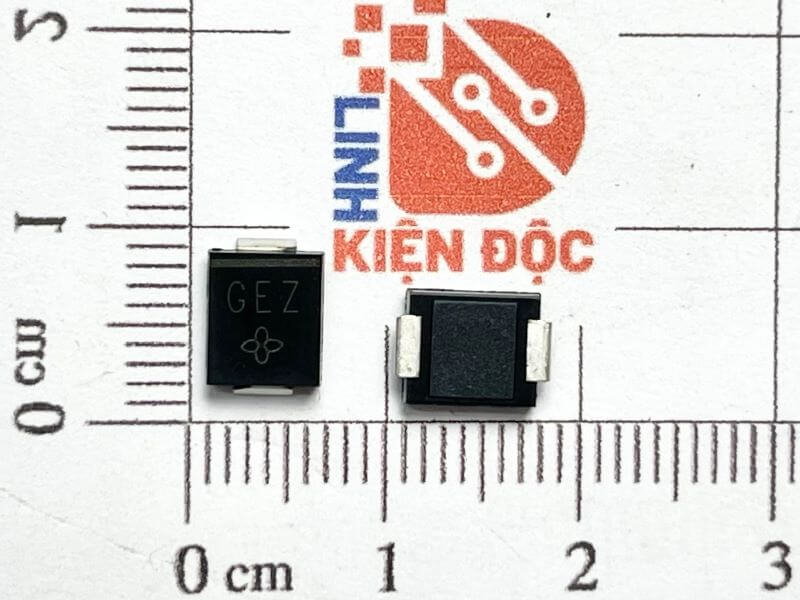

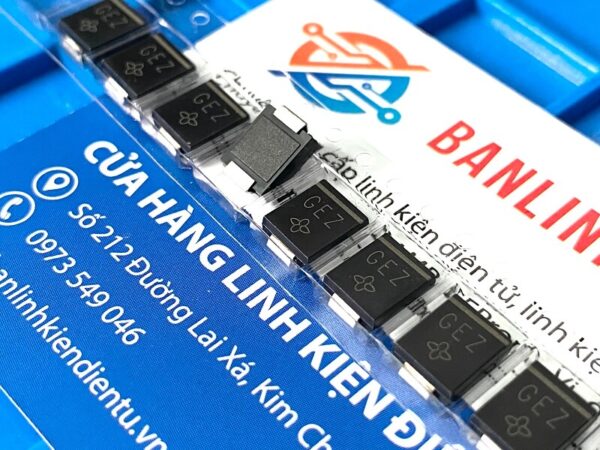

SMCJ24A GEZ Diode bảo vệ 24V
3,500₫
Mã sản phẩm: SMCJ24A GEZ
Loại linh kiện: Diode
Điện áp: 24V
Kiểu chân: SMD
Hình thức: Mới
Tình trạng: Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển.
Giới thiệu về SMCJ24A
SMCJ24A GEZ là một diode TVS (Transient Voltage Suppression), thường được sử dụng để bảo vệ các mạch điện khỏi các xung điện áp đột ngột, quá áp do sét, nhiễu điện từ hoặc xả tĩnh điện (ESD). Với điện áp bảo vệ là 24V, diode này được thiết kế để bảo vệ các thiết bị nhạy cảm hoạt động trong phạm vi điện áp này. Loại vỏ SMC (DO-214AB) giúp diode có độ bền cao và khả năng chịu đựng tốt trong các môi trường công nghiệp khắc nghiệt.
Đặc điểm của SMCJ24A
- Bảo vệ một chiều (uni-directional): Diode SMCJ24A chỉ bảo vệ theo một chiều dòng điện, được thiết kế để bảo vệ mạch DC.
- Công suất đỉnh xung cao (P_PPM): 1500W với xung điện áp 10/1000 µs, cho phép diode chịu được các xung điện lớn trong khoảng thời gian ngắn.
- Điện áp ngược cực đại (VRWM): 24V, phù hợp cho các mạch điện làm việc trong phạm vi này.
- Điện áp kẹp (VC): 38.9V tại dòng điện đỉnh 38.6A, giúp bảo vệ thiết bị khỏi hư hỏng khi có các xung điện áp lớn.
- Phản hồi nhanh: Thời gian phản hồi của diode rất nhanh, chỉ dưới 1ns, đảm bảo khả năng bảo vệ kịp thời.
- Vỏ SMC (DO-214AB): Vỏ bọc này mang lại độ bền cao và khả năng tản nhiệt tốt, giúp bảo vệ diode trong các môi trường làm việc khắc nghiệt.
Ứng dụng của SMCJ24A
- Bảo vệ thiết bị điện tử: Sử dụng trong các thiết bị viễn thông, điện tử tiêu dùng, máy tính, thiết bị y tế để bảo vệ khỏi quá áp.
- Bảo vệ cổng giao tiếp: Bảo vệ các cổng USB, Ethernet, HDMI, và các mạch I/O khỏi các sự cố điện áp quá mức.
- Nguồn điện: Bảo vệ các mạch nguồn, biến tần và các thiết bị cung cấp điện.
- Chống tĩnh điện (ESD): Ngăn chặn các vấn đề về xả tĩnh điện, bảo vệ các thiết bị nhạy cảm trong các môi trường có nhiều nguy cơ tĩnh điện.

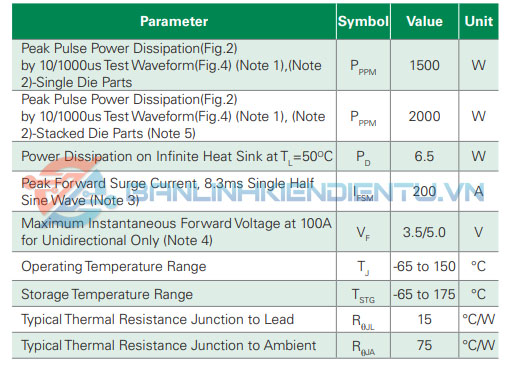

Thông số kỹ thuật của SMCJ24A
- Điện áp ngược cực đại (VRWM): 24V
- Điện áp đánh thủng (VBR): 26.7V đến 29.5V (tại 1mA)
- Điện áp kẹp (VC): 38.9V (tại 38.6A)
- Công suất đỉnh xung (P_PPM): 1500W (với xung 10/1000 µs)
- Dòng điện đỉnh (IPP): 38.6A
- Thời gian phản hồi: < 1ns
- Loại cấu hình: Một chiều (uni-directional)
- Vỏ bọc: SMC (DO-214AB)

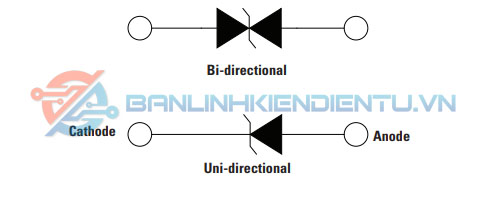

Sơ đồ cấu tạo SMCJ24A
Kích thước SMCJ24A
Xem thêm: Nhiều sản phẩm Diode TVS tại đây
Datasheet SMCJ24A
