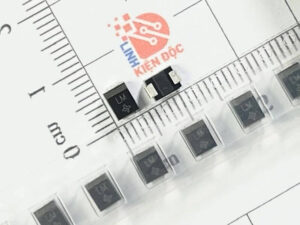

SMBJ15A Diode TVS kí hiệu LM 15V DO-214AA

Giới thiệu về SMBJ15A

SMBJ15A là một diode chống sét TVS (Transient Voltage Suppressor) được sử dụng để bảo vệ các mạch điện tử khỏi các xung điện áp bất ngờ như sét, chuyển mạch cảm ứng hoặc tĩnh điện (ESD). Phiên bản này thường được gắn ký hiệu LM 15V trong các ứng dụng và được đóng gói dạng DO-214AA (SMB).

Thông số kỹ thuật chính SMBJ15A

• Điện áp hoạt động ngược (VR): 15 V
• Điện áp đánh thủng (VBR): 16,7 V đến 18,5 V (đo tại 1 mA)
• Điện áp kẹp tối đa (VC): 24.4 V (tại dòng xung 25 A)
• Công suất đỉnh xung (PPPM): 600 W (dạng sóng tiêu chuẩn 10/1000 μs)
• Dòng xung đỉnh (IPP): 25 A
• Đóng gói: DO-214AA (SMB)
• Phân cực:
  • SMBJ15A: Đơn hướng
  • SMBJ15CA: Hai hướng
• Dòng rò ngược: ≤ 1 µA (tại điện áp ngược định mức VR)
• Nhiệt độ làm việc: -55°C đến +150°C

Đặc điểm nổi bật SMBJ15A

1. Chống chịu xung mạnh: Công suất lên đến 600 W để bảo vệ các thiết bị nhạy cảm.
2. Phản hồi nhanh: Hấp thụ xung điện trong vài nano giây.
3. Thiết kế nhỏ gọn: Gói SMB tiết kiệm không gian, dễ tích hợp vào PCB.
4. Độ tin cậy cao: Tuân thủ các tiêu chuẩn an toàn quốc tế như IEC 61000-4-2 (ESD) và IEC 61000-4-5 (sét lan truyền).

Kích thước SMBJ15A

Ứng dụng SMBJ15A

• Bảo vệ nguồn điện và đường dữ liệu trong:
  • Thiết bị viễn thông
  • Thiết bị tiêu dùng (TV, máy tính, bộ sạc)
  • Hệ thống điều khiển công nghiệp
  • Ứng dụng ô tô

Xem thêm: Nhiều sản phẩm Diode TVS tại đây

Datasheet SMBJ15A
