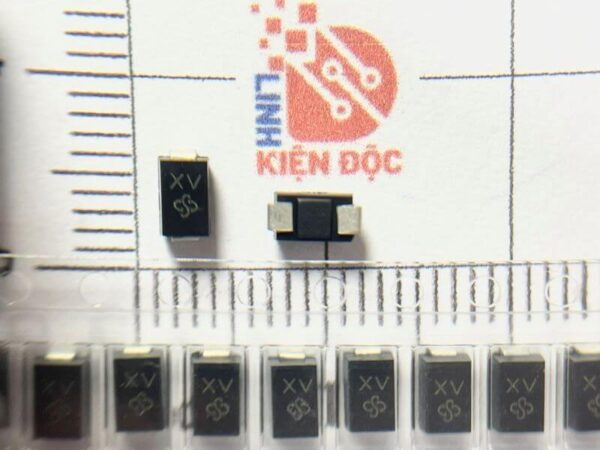

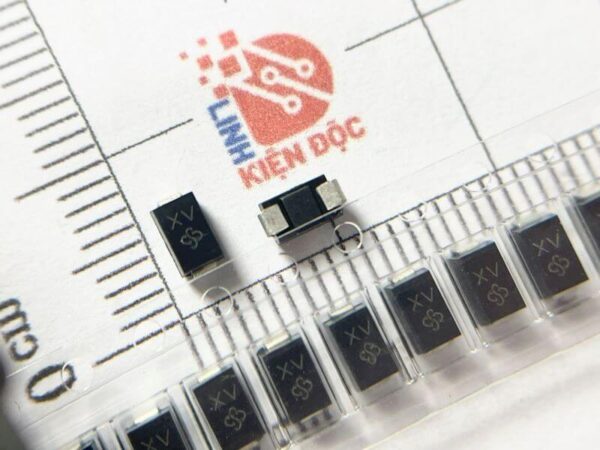

SMAJ20CA Diode TVS Kí hiệu XV 20A DO-214AC

Giới thiệu về Diode TVS SMAJ20CA

SMAJ20CA là một diode TVS (Transient Voltage Suppressor) hai chiều được thiết kế để bảo vệ các thiết bị điện tử nhạy cảm khỏi các hiện tượng tăng áp đột ngột, chẳng hạn như sét đánh hoặc nhiễu điện từ. Với khả năng bảo vệ điện áp cao và dòng xung mạnh mẽ, SMAJ20CA thường được sử dụng trong các mạch bảo vệ nguồn và tín hiệu.

Đặc điểm nổi bật SMAJ20CA

1. Bảo vệ điện áp đột ngột hai chiều
   • Cấu trúc hai chiều giúp bảo vệ cả hai cực của tín hiệu hoặc nguồn điện.
2. Dòng xung cao
   • Khả năng chịu dòng xung tối đa lên tới 20A (8/20 µs).
3. Độ bền cao
   • Thiết kế phù hợp với môi trường công nghiệp, chịu được nhiệt độ và áp lực cao.
4. Đóng gói nhỏ gọn
   • Đóng gói DO-214AC (SMA), tiết kiệm không gian trên PCB.

Thông số kỹ thuật SMAJ20CA

• Loại bảo vệ: Hai chiều (Bidirectional).
• Điện áp kẹp (Clamping Voltage): 27.7V tại dòng 1A.
• Điện áp làm việc ngược (Reverse Stand-Off Voltage): 20V.
• Điện áp đột phá (Breakdown Voltage): 22.2V – 24.5V.
• Dòng xung tối đa (Peak Pulse Current): 20A (8/20 µs).
• Công suất xung tối đa (Peak Pulse Power): 400W.
• Điện dung (Capacitance): 140 pF (tại 1 MHz).
• Nhiệt độ hoạt động: -55°C đến +150°C.
• Đóng gói: DO-214AC (SMA).

Sơ đồ cấu tạo SMAJ20CA

Kích thước SMAJ20CA

Ứng dụng SMAJ20CA

1. Bảo vệ mạch nguồn
   • Bảo vệ các mạch điện tử khỏi hiện tượng tăng áp đột ngột trên đường dây nguồn.
2. Bảo vệ tín hiệu
   • Sử dụng trong các mạch tín hiệu tốc độ cao, như Ethernet, USB, và các giao tiếp công nghiệp.
3. Thiết bị viễn thông
   • Bảo vệ thiết bị chống lại sét đánh và nhiễu điện từ.
4. Mạch điện tử tiêu dùng
   • TV, máy tính, thiết bị gia dụng.

Xem thêm: Nhiều sản phẩm Diode TVS tại đây

Datasheet SMAJ20CA
