SMAJ14A Diode TVS kí hiệu BK 14V DO-214AC

Giới thiệu về SMAJ14A

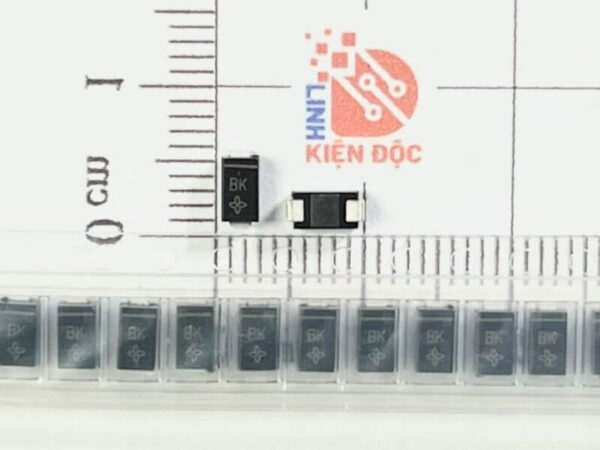

SMAJ14A là một diode TVS (Transient Voltage Suppressor) được thiết kế để bảo vệ mạch điện tử khỏi các xung áp đột biến (như sét, ESD, hoặc quá áp chuyển mạch). Linh kiện này thuộc họ SMA (DO-214AC) với đặc tính bảo vệ một chiều (unidirectional). Ký hiệu BK trên thân linh kiện dùng để nhận diện mã sản phẩm.

Thông số kỹ thuật chính SMAJ14A

• Loại diode: TVS một chiều.
• Điện áp hoạt động ngược cực đại (VWM): 14V.
• Điện áp kẹp (Vclamp): 23.2V (tại dòng xung 1A).
• Điện áp đột phá (VBR):
  • Tối thiểu: 15.6V.
  • Tối đa: 17.2V.
• Công suất xung cực đại (Pppm): 400W (xung 10/1000μs).
• Dòng rò ngược (Ir): ≤ 1µA (tại 14V).
• Kiểu gói: SMA (DO-214AC).
• Nhiệt độ hoạt động: -55°C đến +150°C.
• Nhiệt độ lưu trữ: -55°C đến +175°C.

Đặc điểm nổi bật SMAJ14A

1. Bảo vệ một chiều:
   • Dành cho các mạch yêu cầu bảo vệ chỉ theo một hướng (unidirectional).
2. Khả năng chịu đựng cao:
   • Công suất xung lớn, bảo vệ an toàn trước các sự cố quá áp.
3. Kích thước nhỏ gọn:
   • Gói SMA giúp tiết kiệm không gian bo mạch.
4. Đáp ứng nhanh:
   • Phản ứng nhanh với các xung áp giúp giảm thiểu hư hại cho thiết bị.

Kích thước SMAJ14A

Ứng dụng SMAJ14A

1. Bảo vệ mạch nguồn:
   • Chống quá áp trong mạch nguồn AC/DC và các thiết bị chuyển đổi năng lượng.
2. Thiết bị viễn thông:
   • Bảo vệ đường tín hiệu, giao diện truyền thông như Ethernet, RS-232, và RS-485.
3. Điện tử tiêu dùng:
   • Tăng độ bền cho thiết bị gia dụng, thiết bị thông minh, và hệ thống âm thanh.
4. Công nghiệp:
   • Ứng dụng trong cảm biến, bộ điều khiển, và thiết bị đo lường.
