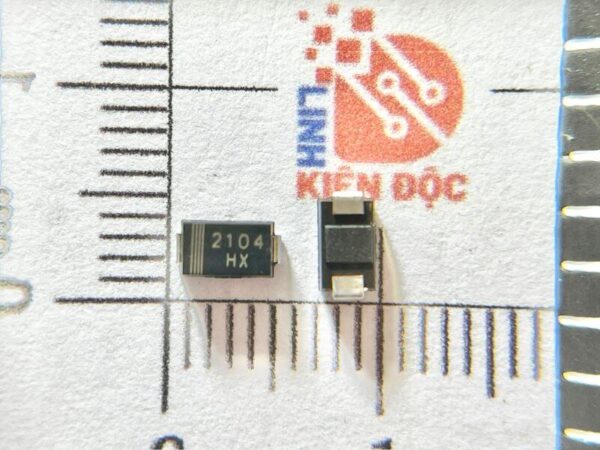

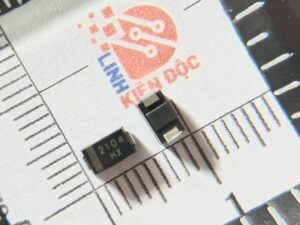

SMAJ10A Diode TVS kí hiệu HX 10V DO-214AC

Giới thiệu về SMAJ10A

SMAJ10A là một diode TVS (Transient Voltage Suppressor) được thiết kế để bảo vệ các thiết bị điện tử khỏi các xung điện áp đột ngột, chẳng hạn như do hiện tượng tĩnh điện (ESD), xung sét hoặc nhiễu điện từ. Đây là một thiết bị nhỏ gọn với ký hiệu HX và được đóng gói trong dạng DO-214AC (SMA), phù hợp cho nhiều ứng dụng điện tử.

Đặc điểm nổi bật SMAJ10A

1. Điện áp kẹp thấp: Giúp bảo vệ các mạch điện nhạy cảm bằng cách giới hạn điện áp tăng lên mức an toàn.
2. Công suất xung cao: Có thể chịu được công suất xung tối đa lên đến 400 W trong 10/1000 μs.
3. Thời gian phản hồi nhanh: Gần như tức thì (dưới 1 picosecond), đảm bảo khả năng bảo vệ hiệu quả trước các xung điện áp đột ngột.
4. Đóng gói nhỏ gọn: Dạng DO-214AC (SMA) với khả năng hàn bề mặt, thích hợp cho các ứng dụng yêu cầu tiết kiệm không gian.

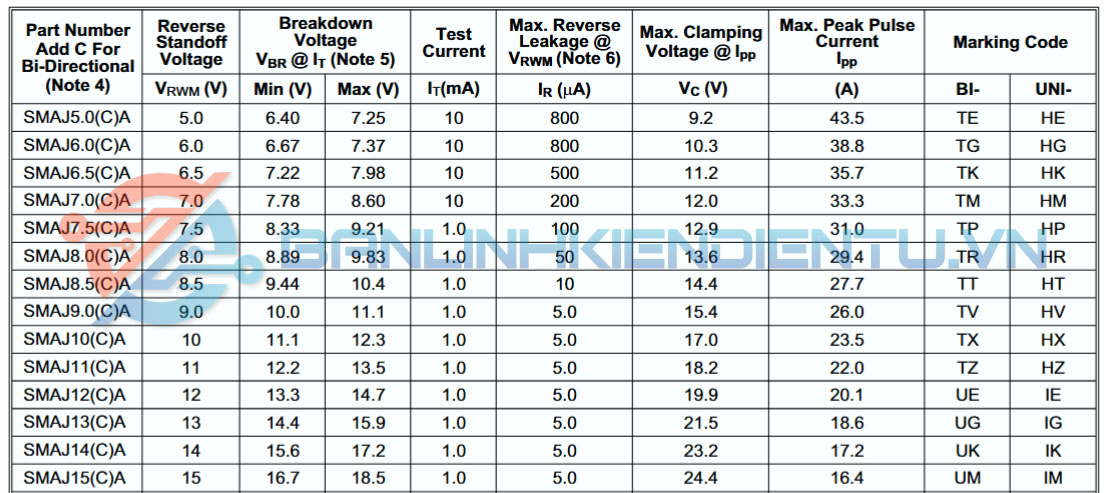

Thông số kỹ thuật SMAJ10A

• Điện áp ngưỡng làm việc (Reverse Stand-Off Voltage, V_RWM): 10 V
• Điện áp kẹp (Clamping Voltage, V_CL): ≤ 17 V (ở dòng xung 27.8 A)
• Điện áp ngược cực đại (Breakdown Voltage, V_BR): 11.1 V đến 12.3 V
• Công suất đỉnh xung (Peak Pulse Power): 400 W (10/1000 μs)
• Dòng rò ngược (Reverse Leakage Current): ≤ 1 μA ở 10 V
• Nhiệt độ hoạt động: -55°C đến +150°C
• Loại cực tính: Có cả phiên bản cực dương và cực âm (A và C).

Kích thước SMAJ10A

Ứng dụng SMAJ10A

1. Bảo vệ ESD (Electrostatic Discharge): Trong các mạch logic, vi điều khiển, và cổng giao tiếp.
2. Bảo vệ chống xung sét: Dùng trong các hệ thống điện tử ngoài trời như ăng-ten hoặc thiết bị viễn thông.
3. Bảo vệ giao diện truyền thông: Cổng USB, RS-232, RS-485, Ethernet và các cổng khác.
4. Ứng dụng công nghiệp: Bảo vệ các thiết bị đo lường và điều khiển.

Xem thêm: Nhiều sản phẩm Diode TVS khác tại đây

Datasheet SMAJ10A
