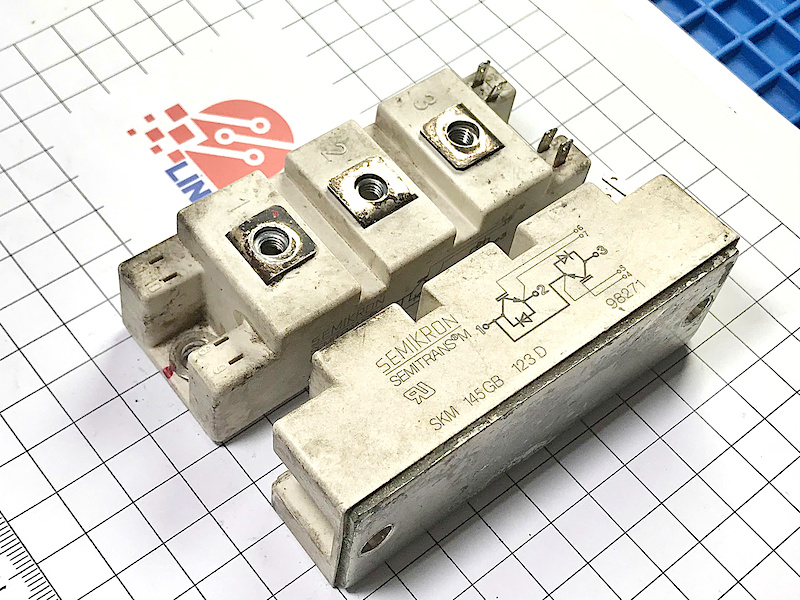

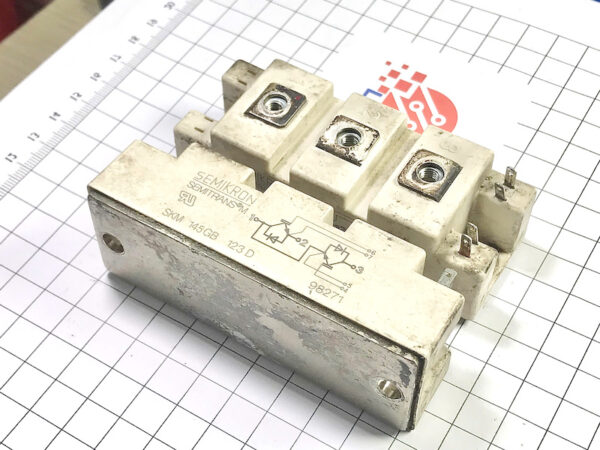

SKM145GB 123D Module IGBT 145A 1200V tháo máy

SKM145GB123D là mô-đun IGBT (Insulated Gate Bipolar Transistor) công suất cao với các thông số kỹ thuật nổi bật là 145A dòng điện cực đại và 1200V điện áp cực đại. Đây là mô-đun được sản xuất bởi Semikron, chuyên dụng cho các ứng dụng công nghiệp đòi hỏi khả năng chuyển mạch nhanh và chịu được dòng điện và điện áp lớn.

Sơ đồ mạch cấu tạo SKM145GB123D

Thông số kỹ thuật của SKM145GB 123D

1. Điện áp cực đại (V_CE): 1200V
   • Mô-đun có thể chịu được điện áp cực đại lên tới 1200V, rất phù hợp với các ứng dụng công nghiệp yêu cầu điện áp cao, như các hệ thống biến tần hoặc điều khiển động cơ.
2. Dòng điện cực đại (I_C): 145A
   • Dòng điện cực đại mà mô-đun có thể chịu đựng là 145A, giúp nó phù hợp với các ứng dụng có công suất lớn, như trong các mạch điều khiển động cơ hoặc các hệ thống chuyển đổi năng lượng.
3. Loại mô-đun: IGBT
   • Mô-đun này sử dụng công nghệ IGBT, giúp chuyển mạch nhanh chóng và hiệu quả giữa các mạch với dòng điện và điện áp cao. Nó kết hợp tính năng của transistor tiếp hợp lưỡng cực (BJT) và MOSFET, cho phép hoạt động với hiệu suất cao trong các ứng dụng công suất lớn.
4. Chế độ hoạt động:
   • SKM145GB 123D là một mô-đun IGBT với khả năng tích hợp nhiều IGBT và diode trong cùng một gói, giúp giảm kích thước của hệ thống và nâng cao hiệu suất chuyển đổi năng lượng.
5. Dải nhiệt độ hoạt động:
   • SKM145GB 123D thường có thể hoạt động trong một dải nhiệt độ rộng, từ khoảng -40°C đến 125°C, phù hợp với các môi trường công nghiệp khắc nghiệt.

Ứng dụng của SKM145GB 123D:

1. Biến tần (Inverters):
   • SKM145GB 123D thường được sử dụng trong các bộ biến tần công nghiệp để điều khiển động cơ AC, giúp điều chỉnh tốc độ động cơ và hiệu suất năng lượng của các hệ thống động cơ điện lớn.
2. Điều khiển động cơ:
   • Mô-đun này có thể điều khiển động cơ trong các ứng dụng công nghiệp như máy CNC, băng chuyền, hệ thống HVAC, và các thiết bị tự động hóa công nghiệp.
3. Chuyển đổi năng lượng AC/DC và DC/AC:
   • Được sử dụng trong các bộ chuyển đổi năng lượng hoặc các bộ điều khiển năng lượng, mô-đun này hỗ trợ việc chuyển đổi điện năng giữa các loại điện áp và dòng điện khác nhau, như trong các hệ thống năng lượng mặt trời hoặc gió.
4. Hệ thống bảo vệ và điều khiển:
   • SKM145GB 123D cũng có thể được sử dụng trong các hệ thống bảo vệ điện và điều khiển tín hiệu trong các ứng dụng có điện áp và dòng điện cao.

Ưu điểm khi sử dụng SKM145GB 123D:

1. Khả năng chịu đựng điện áp và dòng điện cao:
   • SKM145GB 123D có thể hoạt động ở điện áp lên tới 1200V và dòng điện cực đại 145A, giúp xử lý các tải điện cao và bảo vệ các mạch điều khiển trong các ứng dụng công nghiệp.
2. Tốc độ chuyển mạch nhanh:
   • IGBT có tốc độ chuyển mạch rất nhanh, giúp tối ưu hóa hiệu suất năng lượng và giảm thiểu hao tổn năng lượng trong các ứng dụng chuyển đổi năng lượng.
3. Tích hợp diode và IGBT:
   • Mô-đun này tích hợp cả diode và IGBT, giúp giảm bớt không gian và chi phí sản xuất, đồng thời đảm bảo hiệu quả hoạt động ổn định.
4. Bảo vệ hệ thống hiệu quả:
   • Mô-đun IGBT này giúp bảo vệ các thiết bị điện tử khác khỏi các xung điện áp và dòng điện không ổn định, tăng độ bền và tuổi thọ cho các hệ thống sử dụng.

Lưu ý khi sử dụng SKM145GB 123D tháo máy

1. Kiểm tra kỹ lưỡng trước khi sử dụng:
   • Mô-đun tháo máy có thể bị ảnh hưởng bởi việc sử dụng trước đó, vì vậy cần phải kiểm tra kỹ lưỡng các thông số và tình trạng của mô-đun trước khi đưa vào sử dụng để đảm bảo nó vẫn hoạt động ổn định.
2. Đảm bảo làm mát hiệu quả:
   • IGBT công suất cao tạo ra nhiều nhiệt trong quá trình hoạt động, vì vậy cần phải có hệ thống làm mát hiệu quả, chẳng hạn như tản nhiệt hoặc hệ thống làm mát chất lỏng, để tránh quá nhiệt và đảm bảo tuổi thọ của mô-đun.
3. Kiểm tra các kết nối:
   • Khi sử dụng mô-đun tháo máy, cần kiểm tra kỹ các kết nối đầu vào và đầu ra, đảm bảo không có sự lỏng lẻo hoặc kết nối sai.
4. Chú ý đến các ứng dụng phù hợp:
   • Đảm bảo rằng mô-đun SKM145GB 123D phù hợp với yêu cầu kỹ thuật của ứng dụng, đặc biệt là về điện áp và dòng điện. Việc sử dụng quá mức các thông số này có thể dẫn đến hư hỏng mô-đun.

Kích thước SKM145GB123D

Tổng kết:

SKM145GB 123D là một mô-đun IGBT công suất cao với khả năng chịu đựng 1200V và 145A, rất phù hợp cho các ứng dụng như biến tần, điều khiển động cơ, và chuyển đổi năng lượng trong các hệ thống công nghiệp. Dù là hàng tháo máy, nếu được kiểm tra và bảo quản kỹ lưỡng, mô-đun này vẫn có thể cung cấp hiệu suất tốt và tiết kiệm chi phí trong các ứng dụng công nghiệp yêu cầu linh kiện công suất lớn.

Xem thêm những mã IGBT khác tại đây

Datasheet SKM145GB123D
