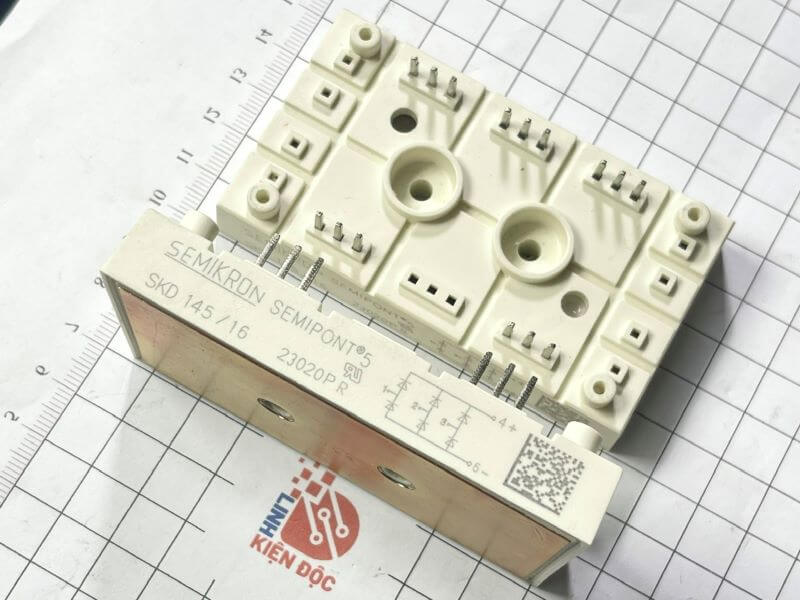

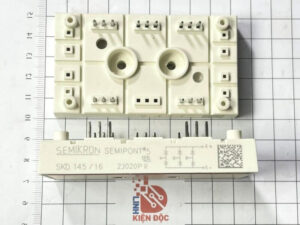

SKD145/16 Diode Cầu 140A 1600V

Giới thiệu về SKD145/16

SKD145/16 là một module diode chỉnh lưu công suất cao, với khả năng dẫn dòng lên tới 145A và chịu đựng điện áp ngược tối đa 1600V. Được thiết kế cho các ứng dụng công nghiệp và hệ thống năng lượng yêu cầu dòng điện lớn, module này cung cấp hiệu suất cao và độ tin cậy tuyệt vời. Với khả năng hoạt động trong môi trường khắc nghiệt, SKD145/16 là lựa chọn lý tưởng cho các hệ thống nguồn điện công suất lớn, hệ thống UPS, và các thiết bị điều khiển động cơ.

Đặc điểm nổi bật SKD145/16

• Cấu trúc diode cầu: SKD145/16 bao gồm bốn diode được cấu hình để hoạt động như một cầu chỉnh lưu, cho phép chuyển đổi dòng điện AC thành DC.
• Dòng điện định mức cao: Module này có khả năng dẫn dòng lên tới 145A, phù hợp cho các ứng dụng công suất lớn như hệ thống năng lượng và thiết bị công nghiệp.
• Điện áp ngược cực đại: SKD145/16 có khả năng chịu điện áp ngược lên tới 1600V, đảm bảo độ tin cậy trong các hệ thống điện áp cao.
• Thiết kế tản nhiệt hiệu quả: Vỏ ngoài của module được thiết kế để tản nhiệt tốt, giúp duy trì hiệu suất hoạt động ổn định ngay cả trong các điều kiện khắc nghiệt.

Thông số kỹ thuật SKD145/16

• Dòng điện định mức (If): 145A
  • Dòng điện tối đa mà module có thể dẫn liên tục trong điều kiện hoạt động bình thường.
• Điện áp ngược cực đại (Vr): 1600V
  • Điện áp ngược lớn nhất mà diode có thể chịu đựng mà không bị hỏng.
• Điện áp thuận (Vf): Khoảng 1.5V
  • Điện áp rơi qua mỗi diode khi dẫn dòng, giúp đảm bảo tổn thất năng lượng thấp.
• Dòng rò ngược (Ir): <10µA
  • Dòng rò ngược rất nhỏ, giúp tăng cường hiệu suất trong quá trình hoạt động.
• Nhiệt độ hoạt động (Tj): -40°C đến +150°C
  • SKD145/16 có khả năng hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt, đảm bảo độ bền lâu dài.

Ứng dụng SKD145/16

• Nguồn điện công nghiệp: SKD145/16 được sử dụng trong các bộ nguồn AC-DC công suất lớn, giúp chuyển đổi dòng điện AC thành DC để cung cấp năng lượng cho các thiết bị điện tử.
• Hệ thống UPS (Uninterruptible Power Supply): Trong các hệ thống UPS, SKD145/16 đóng vai trò quan trọng trong việc duy trì dòng điện liên tục trong trường hợp mất điện.
• Hệ thống năng lượng tái tạo: Module này được sử dụng trong các hệ thống năng lượng mặt trời và năng lượng gió, nơi nó giúp chuyển đổi năng lượng AC từ máy phát thành dòng điện DC cho pin lưu trữ hoặc cho tải sử dụng.
• Thiết bị hàn và điều khiển động cơ: SKD145/16 thường được sử dụng trong các thiết bị công nghiệp như máy hàn và bộ điều khiển động cơ, nơi yêu cầu dòng điện ổn định và công suất cao.
• Bộ biến tần (Inverter): Module này cũng được dùng trong các bộ biến tần lớn, giúp chuyển đổi và điều chỉnh dòng điện để cung cấp cho các thiết bị khác nhau trong hệ thống.

Sơ đồ tương đương SKD145/16

Kích thước SKD145/16

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet SKD145/16
