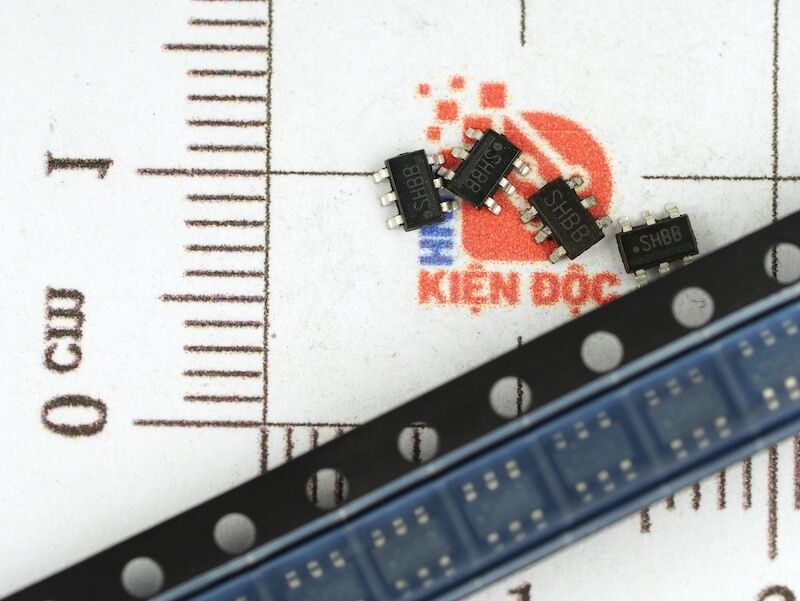

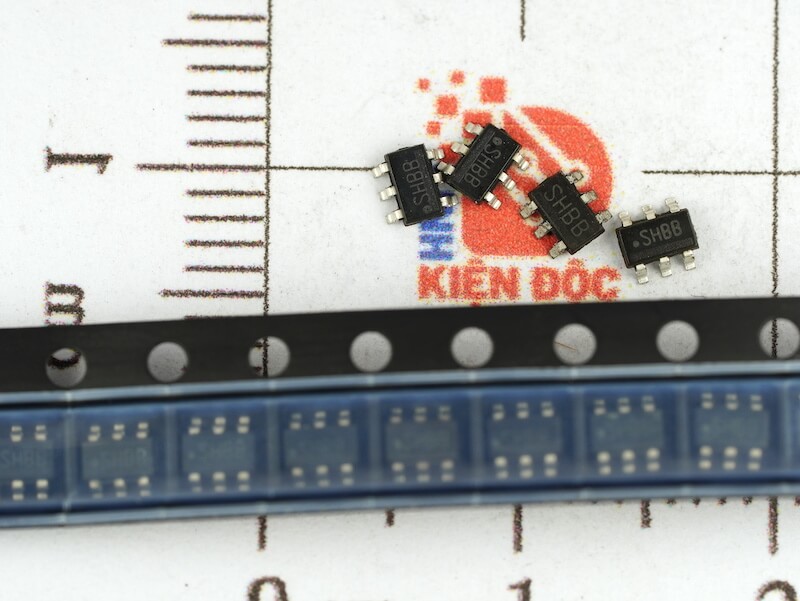

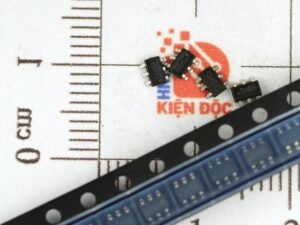

LM2736YMKX SHBB IC nguồn SOT23-6

Giới thiệu LM2736YMKX

LM2736YMKX SHBB là một IC quản lý nguồn DC-DC, được thiết kế để cung cấp nguồn điện ổn định cho các ứng dụng điện tử. Với kiểu dáng SOT23-6, IC này rất phù hợp cho các thiết bị nhỏ gọn và tiết kiệm không gian.

Sơ đồ chân LM2736YMKX

Bảng mô tả chân LM2736YMKX

Thông số kỹ thuật LM2736YMKX

• Dạng package: SOT23-6
• Số chân: 6 chân
• Điện áp đầu vào: Thường từ 2.7V đến 5.5V.
• Điện áp đầu ra: Có thể điều chỉnh, thường trong khoảng 3.3V hoặc 5V.
• Dòng đầu ra tối đa: Lên đến 500mA.
• Hiệu suất: Có thể đạt tới 85% hoặc cao hơn tùy thuộc vào điều kiện hoạt động.
• Tần số chuyển đổi: Khoảng 1.5 MHz, cho phép sử dụng các tụ điện và cuộn cảm nhỏ.

Sơ đồ mạch điển hình LM2736YMKX

Nguyên lý hoạt động

LM2736YMKX hoạt động như một bộ chuyển đổi DC-DC nâng (boost converter):

1. Nhận điện áp đầu vào: IC nhận điện áp DC từ nguồn cấp.
2. Chuyển đổi điện áp: Qua quá trình chuyển đổi, IC tăng điện áp đầu vào lên mức điện áp đầu ra mong muốn.
3. Cung cấp điện năng: Điện áp đầu ra ổn định được cung cấp cho các thiết bị điện tử.

Chức năng chính LM2736YMKX

• Tăng điện áp: Cung cấp khả năng nâng điện áp đầu vào lên mức cao hơn để phù hợp với yêu cầu của thiết bị.
• Điều chỉnh điện áp: Tích hợp các mạch điều chỉnh để duy trì điện áp đầu ra ổn định ngay cả khi điện áp đầu vào thay đổi.
• Bảo vệ: Bao gồm các chức năng bảo vệ quá tải và ngắn mạch, giúp bảo vệ các thiết bị kết nối.

Ứng dụng LM2736YMKX

• Thiết bị điện tử tiêu dùng: Sử dụng trong các sản phẩm như máy nghe nhạc, điện thoại di động, và thiết bị cầm tay.
• Hệ thống nhúng: Phù hợp cho các ứng dụng trong các mạch điều khiển nhúng.
• Hệ thống điều khiển công nghiệp: Tích hợp trong các thiết bị tự động hóa và điều khiển.

Kích thước LM2736YMKX

Kết luận LM2736YMKX

LM2736YMKX SHBB là một IC quản lý nguồn hiệu quả, lý tưởng cho các ứng dụng yêu cầu điện áp đầu ra ổn định và hiệu suất cao trong không gian hạn chế. Với thiết kế SOT23-6, nó là một giải pháp tối ưu cho các dự án điện tử hiện đại.
