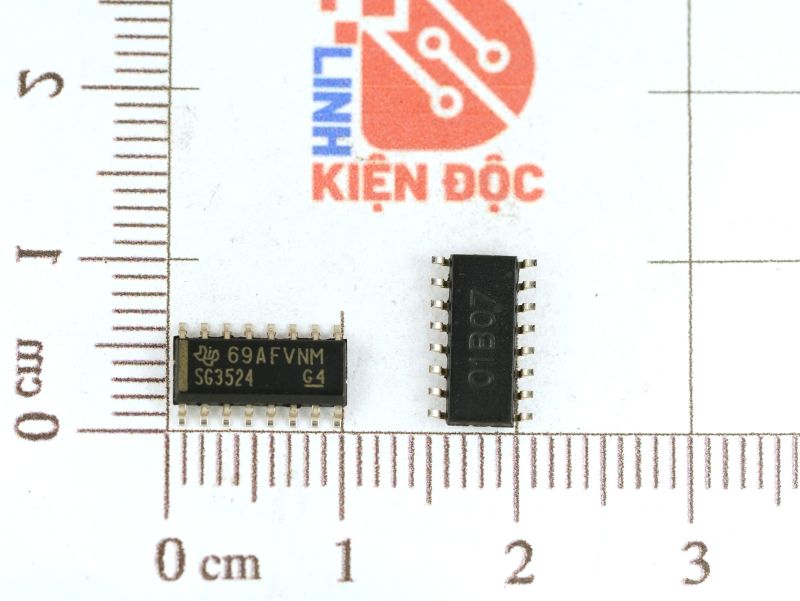

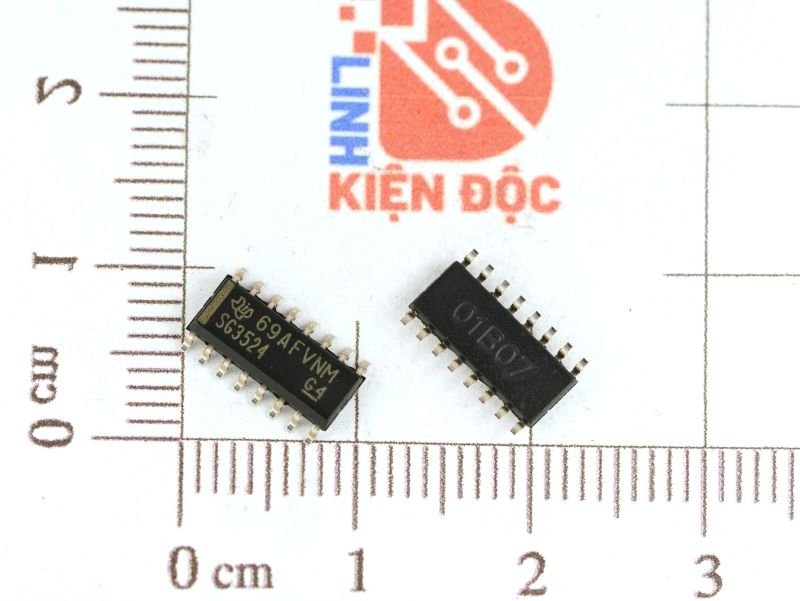

SG3524 SG3524D IC điều khiển SMPS SOP-16

Giới thiệu về SG3524D

SG3524D là một bộ điều khiển PWM (Pulse Width Modulation) thường được sử dụng trong các ứng dụng nguồn chuyển đổi như nguồn tổ ong, bộ chuyển đổi DC-DC, hoặc bộ điều chỉnh UPS. Nó cung cấp một giải pháp linh hoạt cho việc điều khiển các hệ thống chuyển mạch hiệu suất cao.

Đặc điểm SG3524D

1. Tích hợp mạch tạo xung PWM hoàn chỉnh:
   Bao gồm bộ dao động, điều chỉnh tần số, và khả năng điều khiển độ rộng xung (duty cycle).
2. Điện áp tham chiếu chính xác:
   Điện áp 5V ±1% cung cấp tham chiếu ổn định cho mạch ngoại vi.
3. Khả năng lái trực tiếp:
   Có thể điều khiển trực tiếp MOSFET hoặc BJT công suất nhỏ.
4. Chế độ điều khiển linh hoạt:
   Hỗ trợ cả chế độ single-ended (một đầu) và push-pull (đối xứng).
5. Bảo vệ tích hợp:
   • Bảo vệ quá dòng.
   • Chức năng shutdown khi nhiệt độ vượt ngưỡng.

Thông số kỹ thuật SG3524D

Sơ đồ khối SG3524D

Ứng dụng SG3524D

1. Nguồn chuyển đổi (Switching Power Supply):
   • Bộ nguồn AC-DC hoặc DC-DC.
   • Thiết kế nguồn tổ ong.
2. Bộ điều khiển động cơ:
   • Điều khiển tốc độ và dòng cho động cơ DC.
3. Bộ nghịch lưu (Inverter):
   • Sử dụng trong hệ thống năng lượng tái tạo (solar, wind).
4. Hệ thống UPS:
   • Điều khiển quá trình sạc và xả cho pin.
5. Thiết bị điện công nghiệp:
   • Hệ thống cung cấp năng lượng ổn định cho mạch nhạy cảm.

Ưu Điểm và Nhược Điểm SG3524D

Ưu điểm:

• Hoạt động ổn định với tần số cao.
• Tích hợp nhiều tính năng bảo vệ, đảm bảo an toàn.
• Điện áp tham chiếu chính xác.
• Linh hoạt cho nhiều ứng dụng điều khiển.

Nhược điểm:

• Yêu cầu thiết kế mạch ngoại vi đúng chuẩn để tối ưu hóa hiệu năng.
• Độ phức tạp cao hơn so với bộ điều chỉnh tuyến tính.

Sơ đồ chân SG3524D

Kích thước SG3524D

Xem thêm những sản phẩm IC khác tại đây

Datasheet SG3524D
