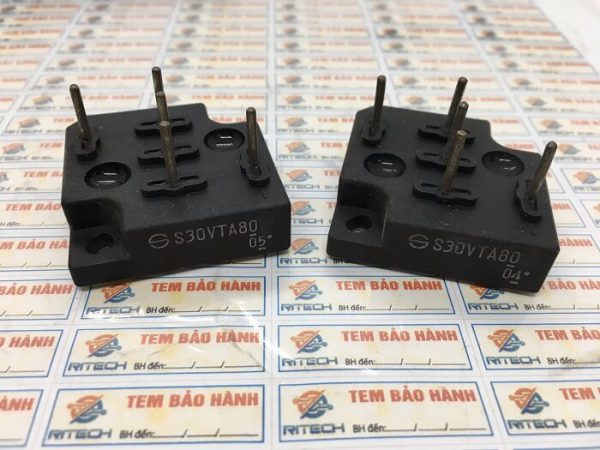

S30VTA80 DIODE CẦU 3 PHA 30A/800V tháo máy

Giới thiệu về S30VTA80

S30VTA80 là một diode chỉnh lưu công suất cao, có khả năng dẫn dòng lớn và chịu được điện áp cao, lý tưởng cho các ứng dụng công nghiệp và điều khiển động cơ. Thiết bị này giúp chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), là một thành phần quan trọng trong các hệ thống nguồn điện và điều khiển động cơ. Với thiết kế nhỏ gọn, hiệu quả, và khả năng hoạt động ổn định trong điều kiện khắc nghiệt, S30VTA80 là một lựa chọn phổ biến trong các hệ thống điện tử công suất cao và các thiết bị điều khiển.

Đặc điểm nổi bật S30VTA80

• Dòng điện định mức cao: S30VTA80 có khả năng dẫn dòng lên đến 30A, phù hợp cho các ứng dụng yêu cầu công suất lớn.
• Điện áp ngược cực đại: Thiết bị này có điện áp ngược cực đại lên đến 800V, đảm bảo khả năng hoạt động ổn định trong các hệ thống có điện áp cao.
• Khả năng chịu nhiệt tốt: S30VTA80 có thiết kế giúp tản nhiệt tốt, giúp duy trì hiệu suất hoạt động ổn định và bền bỉ.
• Cấu trúc đơn giản và hiệu quả: Thiết bị này có cấu trúc nhỏ gọn nhưng rất hiệu quả trong việc chuyển đổi dòng điện AC thành DC.

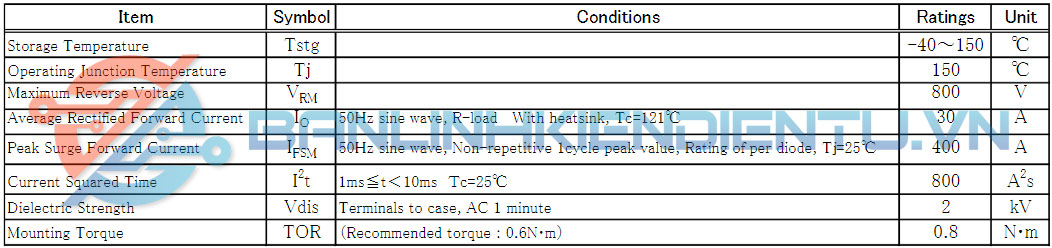

Thông số kỹ thuật S30VTA80

• Dòng điện định mức (If): 30A
  • Dòng điện tối đa mà diode có thể dẫn liên tục trong điều kiện hoạt động bình thường.
• Điện áp ngược cực đại (Vr): 800V
  • Điện áp tối đa mà diode có thể chịu mà không bị hỏng.
• Điện áp thuận (Vf): Khoảng 1.2V đến 1.5V
  • Điện áp rơi qua diode khi dẫn dòng, đảm bảo tổn thất điện năng nhỏ.
• Dòng rò ngược (Ir): <10µA
  • Dòng rò ngược rất nhỏ, giúp tăng hiệu suất và độ bền của thiết bị.
• Nhiệt độ hoạt động (Tj): -40°C đến +150°C
  • Thiết bị này có khả năng hoạt động ổn định trong các môi trường nhiệt độ khắc nghiệt.

Ứng dụng S30VTA80

• Nguồn điện công nghiệp: S30VTA80 thường được sử dụng trong các bộ nguồn AC-DC, giúp chuyển đổi điện AC từ lưới điện thành DC cho các thiết bị công nghiệp.
• Điều khiển động cơ: Diode này cũng được sử dụng trong các hệ thống điều khiển động cơ, giúp cung cấp nguồn điện ổn định cho các thiết bị hoạt động liên tục.
• Thiết bị điện tử công suất: S30VTA80 được áp dụng trong các hệ thống điện tử yêu cầu công suất lớn và độ ổn định cao.
• Hệ thống UPS (Uninterruptible Power Supply): Trong các hệ thống cung cấp điện liên tục, S30VTA80 giúp đảm bảo dòng điện không bị gián đoạn.

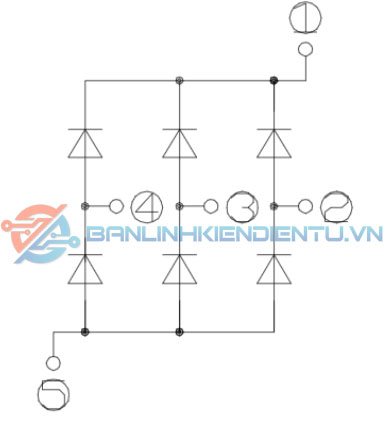

Sơ đồ tương đương S30VTA80

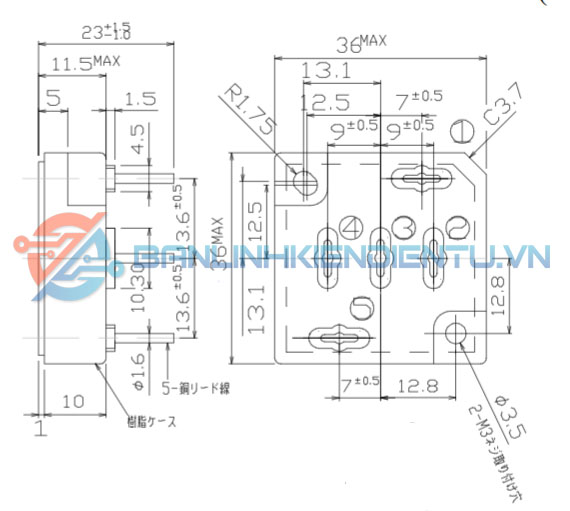

Kích thước S30VTA80

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet S30VTA80
