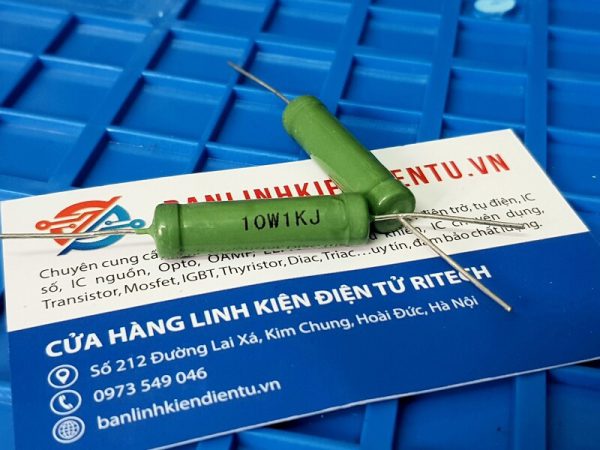

RX21-10W-1K-J Điện trở 1K 10W 1K 5%, X32xY8mm, điện trở sứ, điện trở công suất, điện trở xi măng, điện trở dây cuốn

Giá trị điện trở (Resistance Value)

• Giá trị điện trở: Đây là giá trị danh định của điện trở, có nghĩa là điện trở của nó là 1K Ohm (1000 Ohms).
• Điều này có nghĩa là nó sẽ hạn chế dòng điện chạy qua mạch theo công thức R = V/I (với V là điện áp và I là dòng điện). Điện trở 1K Ohm thường được sử dụng trong các mạch phân chia điện áp, bộ lọc tín hiệu hoặc các ứng dụng điều khiển.

Công suất (Power Rating)

• Công suất: 10W có nghĩa là điện trở này có thể chịu đựng được công suất tiêu thụ lên đến 10 watt mà không bị hư hỏng do nhiệt độ quá cao.
• Với công suất 10W, điện trở RX21-10W-1K-J có khả năng tản nhiệt tốt, giúp làm việc trong các ứng dụng điện tử công suất cao mà không bị nóng chảy hoặc hư hỏng.
• Điều này giúp nó hoạt động ổn định trong các thiết bị tiêu thụ công suất lớn như nguồn cấp điện, bộ điều khiển công suất, hoặc mạch điện tử đòi hỏi tải nặng.

Độ chính xác (Tolerance)

• Độ chính xác: 5% có nghĩa là giá trị thực của điện trở có thể thay đổi trong khoảng ±5% so với giá trị danh định (1K Ohm).
• Độ chính xác này là mức độ chấp nhận được trong các ứng dụng không yêu cầu quá khắt khe về độ chính xác tuyệt đối, như các mạch điều khiển công suất hoặc các thiết bị điện tử gia dụng.

Kích thước (Dimensions)

• Kích thước tổng thể: Điện trở có kích thước dài 32mm và rộng 8mm, phù hợp cho các ứng dụng trong các mạch điện tử cần không gian lắp đặt tương đối nhỏ gọn nhưng vẫn đảm bảo khả năng tản nhiệt và chịu tải cao.

Vật liệu cấu thành (Material)

• Điện trở sứ (Ceramic resistor): Điện trở RX21-10W-1K-J được làm từ vật liệu sứ, giúp điện trở có khả năng chịu nhiệt cao, bền vững trong môi trường làm việc nóng và khắc nghiệt. Sứ là vật liệu cách điện tốt và có khả năng phân tán nhiệt hiệu quả, giảm thiểu rủi ro quá nhiệt.
• Điện trở công suất (Power resistor): Vì có công suất chịu tải lên đến 10W, điện trở này thuộc loại điện trở công suất, được thiết kế đặc biệt để xử lý công suất cao mà không bị hư hại. Đặc điểm của điện trở công suất là khả năng phân tán nhiệt lớn và hiệu suất làm việc ổn định trong mạch công suất.
• Điện trở xi măng (Cement resistor): Một số biến thể của điện trở công suất có thể được phủ lớp xi măng bên ngoài, giúp gia tăng khả năng bảo vệ và chịu nhiệt. Điện trở xi măng cũng giúp tăng độ bền và khả năng cách điện của điện trở trong môi trường hoạt động khắc nghiệt.
• Điện trở dây cuốn (Wire-wound resistor): Loại điện trở này thường được chế tạo bằng cách quấn dây kim loại, thường là đồng hoặc hợp kim có điện trở ổn định, xung quanh lõi chịu nhiệt. Dây cuốn giúp tăng khả năng tản nhiệt và tạo ra một điện trở với độ ổn định cao trong các ứng dụng công suất lớn.

Ứng dụng (Applications)

• Nguồn cung cấp công suất: Điện trở công suất 10W thường được dùng trong các bộ nguồn cung cấp điện, bộ chuyển đổi điện áp, hoặc trong các mạch cần kiểm soát dòng điện và điện áp ổn định.
• Thiết bị điện tử công suất cao: Các thiết bị như bộ điều khiển nhiệt, nguồn điện công suất lớn, hoặc các thiết bị công nghiệp có yêu cầu xử lý công suất lớn.
• Chế độ bảo vệ: Điện trở này có thể được sử dụng như một phần trong các mạch bảo vệ, để hạn chế dòng điện quá cao hoặc chia sẻ nhiệt lượng trong mạch điện tử.

Ưu điểm

• Khả năng tản nhiệt tốt: Vật liệu sứ và cấu trúc dây cuốn giúp điện trở này tản nhiệt hiệu quả.
• Độ bền cao: Được thiết kế để chịu được môi trường làm việc có nhiệt độ cao và ứng dụng công suất lớn.
• Ổn định trong điều kiện khắc nghiệt: Với lớp phủ xi măng hoặc vật liệu cách điện cao cấp, điện trở RX21-10W-1K-J có thể hoạt động ổn định trong các môi trường công nghiệp.

Xem thêm loại giá trị điện trở khác

Lưu ý khi sử dụng

• Lắp đặt: Cần đảm bảo có không gian tản nhiệt tốt khi sử dụng điện trở công suất này, tránh để điện trở bị bao phủ quá nhiều hoặc không có đủ lưu thông không khí.
• Chú ý nhiệt độ: Mặc dù điện trở có khả năng chịu nhiệt tốt, nhưng khi hoạt động gần công suất tối đa (10W), cần kiểm tra xem nó có bị nóng quá mức hay không để tránh giảm tuổi thọ hoặc hư hỏng.
