​RJH60D3, RJH60D3DPP IGBT 30A/600V/120W TO-220F

Giới thiệu về RJH60D3

RJH60D3DPP là một IGBT thuộc dòng điện áp trung bình, phù hợp cho các ứng dụng yêu cầu điện áp lên đến 600V. Linh kiện này đặc biệt được tối ưu hóa cho việc sử dụng trong các mạch biến tần, điều khiển động cơ và các bộ nguồn xung (SMPS), với khả năng cung cấp dòng điện lớn và giảm tổn thất chuyển mạch. IGBT này kết hợp các đặc điểm của transistor lưỡng cực (BJT) và MOSFET, cho phép đạt được dòng điện cao với điện áp sụt thấp trong khi vẫn giữ tốc độ chuyển mạch nhanh.

RJH60D3DPP là một IGBT mạnh mẽ và hiệu quả, phù hợp cho các ứng dụng công suất cao như bộ biến tần, điều khiển động cơ và nguồn cung cấp điện chuyển mạch. Với khả năng chịu được điện áp và dòng điện lớn, cùng với tốc độ chuyển mạch nhanh và tổn thất thấp, nó là lựa chọn lý tưởng cho các hệ thống yêu cầu hiệu suất cao và độ tin cậy.

Đặc điểm nổi bật RJH60D3

• Điện áp cao: RJH60D3DPP có khả năng chịu điện áp tới 600V, phù hợp cho các ứng dụng công suất cao.
• Dòng điện cao: Thiết bị có thể hoạt động ở dòng điện lớn, giúp đáp ứng tốt các ứng dụng tải nặng như điều khiển động cơ và biến tần.
• Chuyển mạch nhanh: IGBT này có tốc độ chuyển mạch nhanh, giúp giảm thiểu tổn thất khi chuyển mạch, từ đó tăng hiệu suất cho hệ thống.
• Điện áp bão hòa thấp (V_CE(sat)): Với điện áp bão hòa thấp, RJH60D3DPP giúp giảm thiểu tổn hao công suất khi hoạt động.
• Khả năng điều khiển tốt: Được thiết kế để dễ dàng điều khiển bằng điện áp đầu vào thấp, giúp đơn giản hóa mạch điều khiển.

Thông số kỹ thuật RJH60D3

• Điện áp chịu đựng (V_CES): 600V
• Dòng điện cực đại (I_C): 30A
• Điện áp ngưỡng cổng (V_GE): ±20V
• Điện áp bão hòa (V_CE(sat)): 2.0V (tối đa)
• Thời gian bật/tắt (t_on, t_off): Nhanh
• Nhiệt độ hoạt động (T_J): Tối đa 150°C
• Điện trở nhiệt (R_thJC): 0.67°C/W (junction-case)

Ứng dụng RJH60D3

1. Bộ biến tần (Inverters): Được sử dụng trong các bộ biến tần cho điều khiển động cơ trong công nghiệp và dân dụng, giúp tối ưu hóa hiệu suất điều khiển dòng điện.
2. Điều khiển động cơ (Motor Control): RJH60D3DPP rất phù hợp cho các hệ thống điều khiển động cơ công suất cao, đặc biệt trong các ứng dụng đòi hỏi chuyển mạch nhanh và dòng điện lớn.
3. Nguồn cung cấp điện chuyển mạch (SMPS): IGBT này cũng được sử dụng trong các bộ nguồn chuyển mạch công suất lớn, như nguồn điện cho các thiết bị điện tử công nghiệp.
4. Bộ lưu trữ năng lượng (UPS): Dùng trong các hệ thống UPS, đảm bảo cung cấp nguồn điện liên tục và ổn định cho các thiết bị quan trọng.

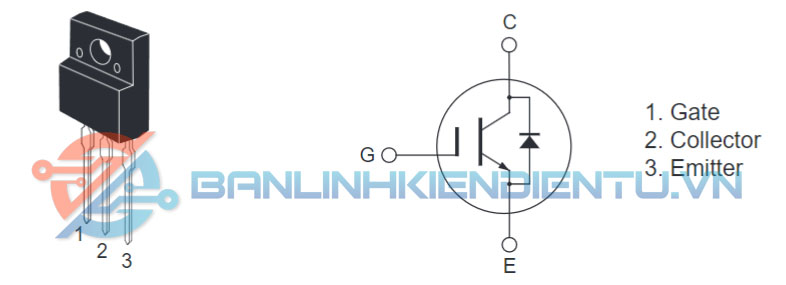

Sơ đồ chân RJH60D3

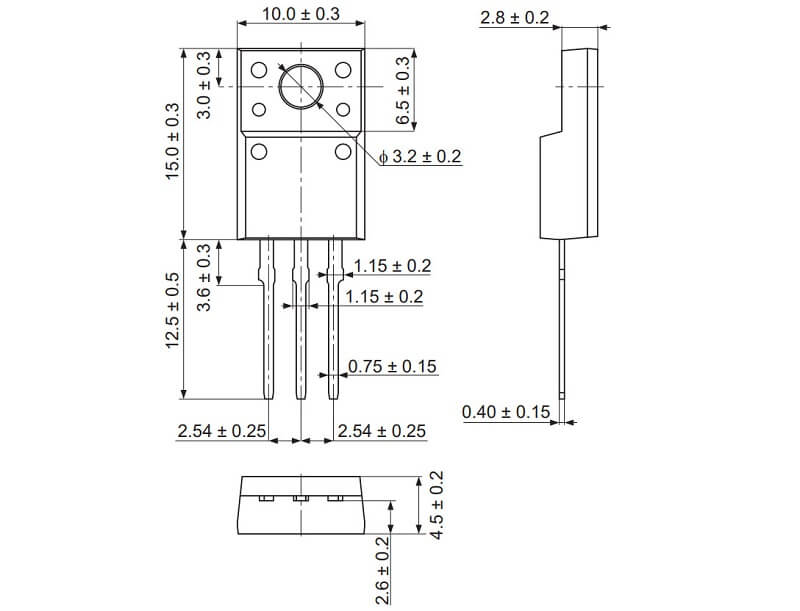

Kích thước RJH60D3

Xem thêm: Nhiều sản phẩm IGBT khác

Datasheet RJH60D3
