Relay Takamisawa NY24W-K 24V 5A 4 chân

Giới thiệu về NY24W-K

NY24W-K là một loại relay điện từ thường được sử dụng trong các ứng dụng công nghiệp và tự động hóa. Relay NY24W-K được thiết kế để chuyển mạch tín hiệu hoặc điều khiển các thiết bị điện. Nó hoạt động bằng cách sử dụng một cuộn dây điện từ để đóng hoặc mở các tiếp điểm, từ đó điều khiển dòng điện qua mạch điện. Đây là một lựa chọn đáng tin cậy cho các ứng dụng yêu cầu điều khiển tín hiệu hoặc tải điện với công suất vừa phải, đáp ứng tốt các yêu cầu kỹ thuật trong nhiều lĩnh vực khác nhau.

Đặc trưng kỹ thuật

• Độ Tin Cậy Cao: Relay được thiết kế để hoạt động ổn định trong thời gian dài với độ tin cậy cao.
• Kích Thước Nhỏ Gọn: Relay có thiết kế nhỏ gọn, dễ dàng lắp đặt trong các bảng điều khiển và hệ thống thiết bị.
• Linh Hoạt: Có thể sử dụng trong nhiều ứng dụng khác nhau, từ công nghiệp đến dân dụng, với khả năng điều khiển tải điện vừa và nhỏ.
• Điện Áp Cuộn Dây (Coil Voltage):
  • 24VDC: Đây là điện áp yêu cầu để kích hoạt cuộn dây của relay. Khi được cấp điện áp 24VDC, relay sẽ hoạt động và chuyển trạng thái của các tiếp điểm.
• Dòng Điện Tải Tối Đa (Maximum Load Current):
  • 5A: Relay có thể điều khiển dòng điện tối đa là 5A qua các tiếp điểm. Điều này làm cho relay phù hợp với các ứng dụng điều khiển tải vừa và nhỏ.
• Điện Áp Tải Tối Đa (Maximum Switching Voltage):
  • 250VAC/30VDC: Relay có thể chuyển mạch các mạch điện có điện áp lên đến 250VAC hoặc 30VDC, thích hợp cho các ứng dụng công nghiệp và dân dụng.
• Cấu Hình Tiếp Điểm (Contact Configuration):
  • Cấu Hình Tiếp Điểm: Thường có các tiếp điểm NO (Normally Open – Thường mở) và NC (Normally Closed – Thường đóng), cho phép relay đóng mở mạch theo yêu cầu của hệ thống điều khiển.
• Chịu Điện Áp Cách Ly (Insulation Resistance):
  • ≥ 100MΩ tại 500VDC: Relay có khả năng cách ly tốt giữa các phần tử bên trong, đảm bảo an toàn và ngăn chặn dòng điện rò rỉ.
• Điện Áp Cách Ly (Dielectric Strength):
  • Cuộn Dây với Tiếp Điểm: Khả năng chịu đựng điện áp cao giữa cuộn dây và tiếp điểm, thường là 1500VAC, đảm bảo an toàn khi relay hoạt động.
• Nhiệt Độ Hoạt Động (Operating Temperature Range):
  • -40°C đến +70°C: Relay có thể hoạt động ổn định trong dải nhiệt độ rộng, từ môi trường lạnh giá đến nhiệt độ cao.
• Thời Gian Đáp Ứng (Operate Time):
  • Thời Gian Đóng Cắt: Relay có thời gian đáp ứng nhanh, thường dưới 10 ms, giúp nhanh chóng chuyển đổi trạng thái của tiếp điểm khi cuộn dây được kích hoạt.

Thông số kỹ thuật

Cách đọc mã linh kiện

Sơ đồ tương đương

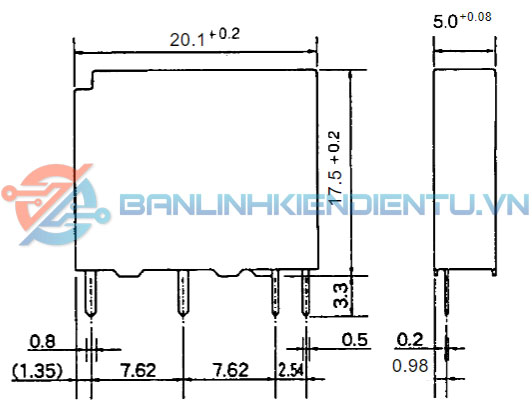

Kích thước NY24W-K

Xem thêm: Nhiều loại Relay 24V khác

Datasheet NY24W-K
