Relay nhiệt KSD302 93 độ 20A 250V thường đóng 4 chân

Relay nhiệt KSD302 93 độ 20A 250V thường đóng 4 chân là một loại công tắc bảo vệ nhiệt tự động, được sử dụng rộng rãi để bảo vệ các thiết bị điện khỏi nguy cơ quá nhiệt. Thiết bị này sẽ tự động ngắt mạch khi nhiệt độ môi trường đạt đến ngưỡng 93°C, giúp bảo vệ thiết bị và ngăn ngừa các sự cố nhiệt có thể xảy ra.

1. Thông số kỹ thuật chính

• Nhiệt độ ngắt: 93°C.
• Dòng điện định mức: 20A.
• Điện áp tối đa: 250V AC.
• Cấu hình tiếp điểm: Thường đóng (NC – Normally Closed), nghĩa là ở trạng thái bình thường, mạch được nối, và dòng điện được truyền qua relay.

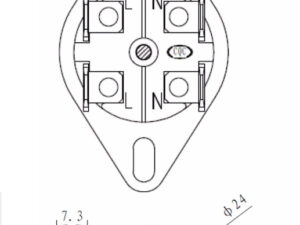

• Số chân: 4 chân, thiết kế này giúp tăng độ ổn định và độ bền khi kết nối trong mạch.

2. Cấu tạo và nguyên lý hoạt động

• Cấu tạo: Relay nhiệt KSD302 bao gồm một dải lưỡng kim (bimetal) có khả năng biến dạng khi đạt nhiệt độ ngưỡng, tạo ra thao tác đóng/mở mạch điện.
• Nguyên lý hoạt động:
  • Trạng thái bình thường (nhiệt độ dưới 93°C): Relay ở trạng thái đóng, cho phép dòng điện lưu thông qua mạch một cách liên tục.
  • Khi nhiệt độ tăng lên và đạt 93°C: Dải lưỡng kim giãn nở và biến dạng, làm ngắt mạch, cắt dòng điện để ngăn thiết bị khỏi bị quá nhiệt.
  • Khi nhiệt độ hạ xuống dưới 93°C: Dải lưỡng kim trở lại hình dạng ban đầu, tiếp điểm được đóng lại, và mạch điện được khôi phục, cho phép thiết bị hoạt động trở lại bình thường.

3. Đặc điểm và ứng dụng

• Đặc điểm nổi bật:
  • Tự động bảo vệ khi quá nhiệt: Relay sẽ ngắt mạch khi nhiệt độ đạt ngưỡng 93°C, đảm bảo thiết bị được bảo vệ khỏi sự cố nhiệt.
  • Tự động phục hồi: Khi nhiệt độ giảm xuống dưới mức ngưỡng, relay sẽ tự động đóng lại mà không cần can thiệp thủ công, duy trì hoạt động liên tục cho thiết bị.
  • Độ bền cao: Được thiết kế để hoạt động ổn định trong các môi trường nhiệt độ khắc nghiệt và chịu được dòng điện lớn (lên đến 20A).
  • Dễ lắp đặt: Có 4 chân giúp việc lắp đặt chắc chắn, kết nối ổn định và phù hợp với nhiều ứng dụng điện.
• Ứng dụng:
  • Thiết bị gia dụng: Như máy sưởi, bàn là, ấm đun nước, nồi cơm điện, các thiết bị làm nóng và các thiết bị khác có nguy cơ quá nhiệt.
  • Thiết bị công nghiệp: Được sử dụng trong hệ thống bảo vệ nhiệt của máy móc công nghiệp, nhất là những hệ thống yêu cầu khả năng tự ngắt khi nhiệt độ tăng quá cao.
  • Hệ thống điện tử và tủ điện: Sử dụng trong tủ điều khiển và mạch bảo vệ nhiệt để ngăn ngừa sự cố do nhiệt độ cao gây ra.

4. Ưu và nhược điểm

• Ưu điểm:
  • Tự động đóng/mở mạch, giúp bảo vệ an toàn cho thiết bị.
  • Khả năng hoạt động ổn định và độ chính xác cao, đảm bảo an toàn trong cả môi trường gia dụng và công nghiệp.
  • Độ bền tốt và dễ dàng lắp đặt.
• Nhược điểm:
  • Nhiệt độ ngắt cố định (93°C), không thể điều chỉnh linh hoạt theo từng yêu cầu cụ thể.
  • Không phù hợp với các hệ thống yêu cầu mức dòng điện vượt quá 20A.

Relay nhiệt KSD302 93 độ 20A 250V thường đóng là giải pháp bảo vệ nhiệt hiệu quả, phù hợp với nhiều thiết bị và ứng dụng đòi hỏi an toàn nhiệt độ.
