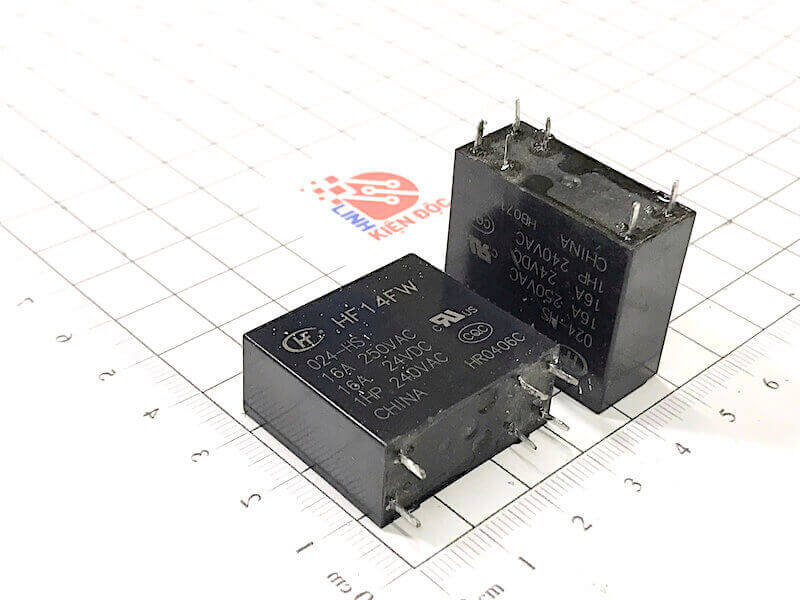

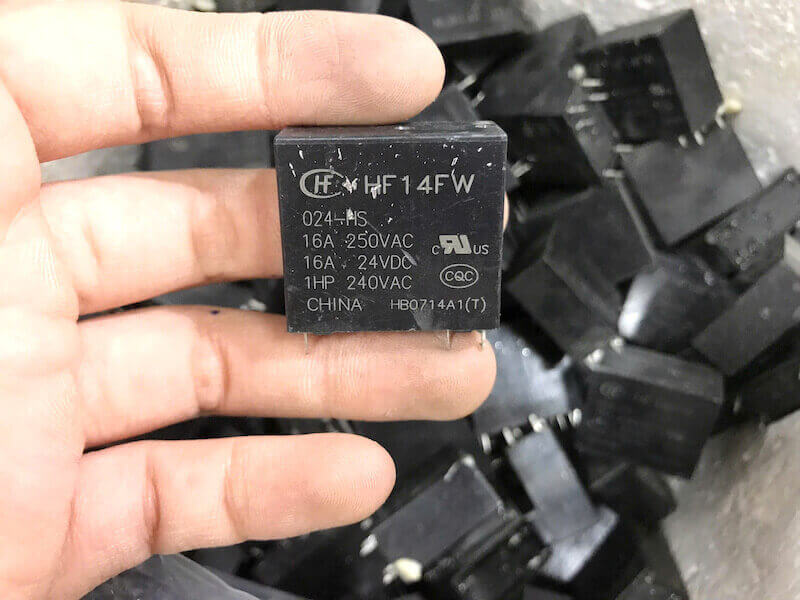

Relay công suất HF14FW-024-HS 24VDC 16A 250VAC 6 chân tháo máy

GIỚI THIỆU CHUNG – HF14FW-024-HS

HF14FW-024-HS là relay công suất cao với điện áp cuộn dây 24VDC, khả năng chịu dòng tải 16A @ 250VAC, phù hợp cho các ứng dụng công nghiệp, hệ thống điều khiển điện, UPS, mạch bảo vệ và thiết bị tự động hóa.

Relay này có thiết kế 6 chân, giúp dễ dàng lắp đặt trên PCB hoặc đấu dây trong các hệ thống điện. Với khả năng hoạt động ổn định, HF14FW-024-HS là lựa chọn phổ biến trong mạch công suất, điều khiển tải AC, thiết bị gia dụng và máy công nghiệp.

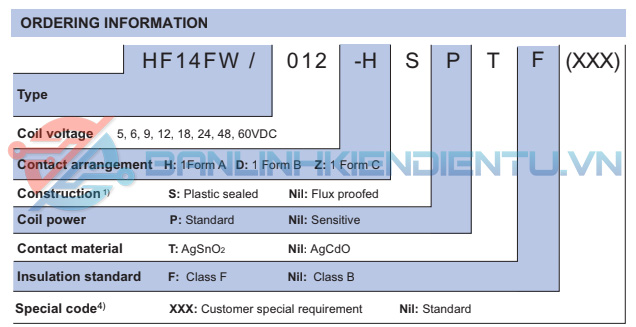

Giải thích tên gọi HF14FW

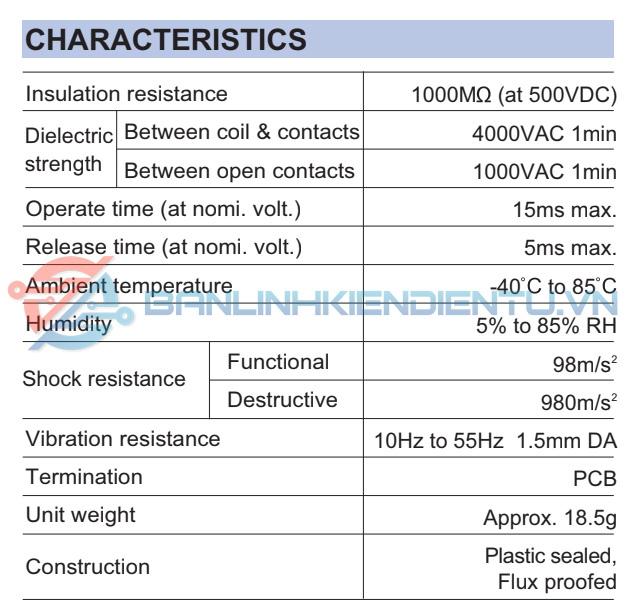

THÔNG SỐ KỸ THUẬT – HF14FW-024-HS

• Loại linh kiện: Relay công suất
• Điện áp cuộn dây (Coil Voltage): 24VDC
• Dòng cuộn dây (Coil Current): 20mA @ 24VDC
• Điện trở cuộn dây (Coil Resistance): 1.2 kΩ
• Điện áp kích hoạt tối đa (Operate Voltage): ≤ 18VDC
• Điện áp nhả tối đa (Release Voltage): ≥ 2.4VDC
• Tải chịu đựng (Contact Rating): 16A @ 250VAC
• Điện áp cách điện (Insulation Voltage): 4kV
• Số chân kết nối: 6 chân
• Kiểu relay: Relay trung gian đóng/ngắt tải AC
• Tuổi thọ tiếp điểm: 100.000 lần đóng cắt (tải định mức)
• Kiểu đóng gói: Đóng hộp tiêu chuẩn công nghiệp

ỨNG DỤNG – HF14FW-024-HS

✔ Điều khiển tải AC trong các hệ thống công nghiệp
✔ Mạch bảo vệ và tự động hóa
✔ UPS, hệ thống nguồn dự phòng
✔ Thiết bị gia dụng: máy giặt, lò vi sóng, điều hòa không khí
✔ Mạch đóng ngắt công suất cao trong máy công nghiệp

Datasheet HF14FW
