QF20AA60 SanRex Transistor Mudule ( 3 Phases Bridge) 600V-20A Tháo Máy

Giới thiệu về QF20AA60

QF20AA60 là một module diode cầu (bridge rectifier) được thiết kế để chuyển đổi dòng xoay chiều (AC) sang dòng một chiều (DC). Với dòng điện định mức 20A và điện áp ngược cực đại 600V, module này được sử dụng rộng rãi trong các ứng dụng công suất cao, như trong các bộ nguồn, mạch chỉnh lưu công nghiệp, và các thiết bị điều khiển điện tử.

Đặc điểm QF20AA60

1. Khả năng xử lý dòng cao:
   • Hỗ trợ dòng điện định mức lên đến 20A, phù hợp với các ứng dụng công suất lớn.
2. Thiết kế nhỏ gọn:
   • Module tích hợp, dễ dàng lắp đặt và tiết kiệm không gian.
3. Chịu được dòng xung cao:
   • Dòng xung tối đa 600A, giúp module hoạt động ổn định khi có dòng khởi động lớn.
4. Độ bền nhiệt cao:
   • Chịu được nhiệt độ làm việc từ -40°C đến 150°C, phù hợp với môi trường công nghiệp khắc nghiệt.
5. Điện áp cách ly cao:
   • Điện áp cách ly lên tới 2500V RMS, đảm bảo an toàn khi sử dụng.

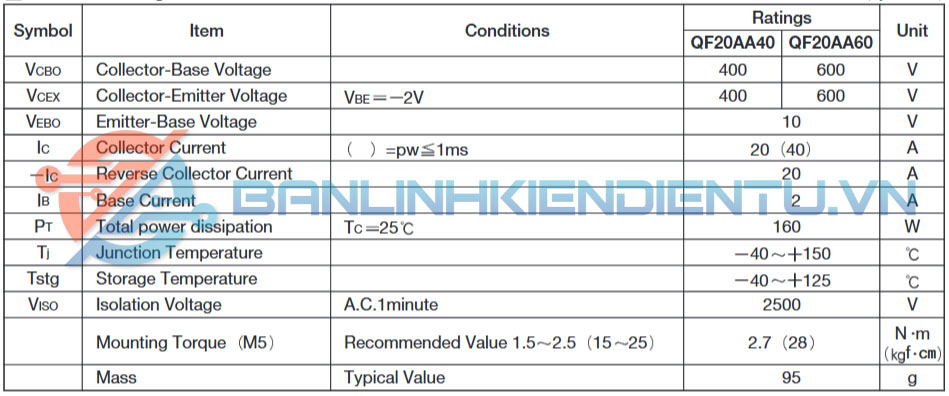

Thông số kỹ thuật QF20AA60

Ứng dụng QF20AA60

1. Nguồn cấp DC:
   • Sử dụng trong các bộ nguồn AC-DC chuyển đổi điện áp.
2. Mạch chỉnh lưu công nghiệp:
   • Thích hợp cho các hệ thống công suất lớn, như biến tần và UPS.
3. Thiết bị điều khiển động cơ:
   • Hỗ trợ chỉnh lưu dòng cho các động cơ DC hoặc AC.
4. Hệ thống năng lượng tái tạo:
   • Ứng dụng trong bộ nghịch lưu cho năng lượng mặt trời hoặc năng lượng gió.
5. Thiết bị gia dụng:
   • Mạch chỉnh lưu trong các thiết bị điện tử và điện lạnh.

Sơ đồ cấu tạo QF20AA60

Kích thước QF20AA60

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

Datasheet QF20AA60
