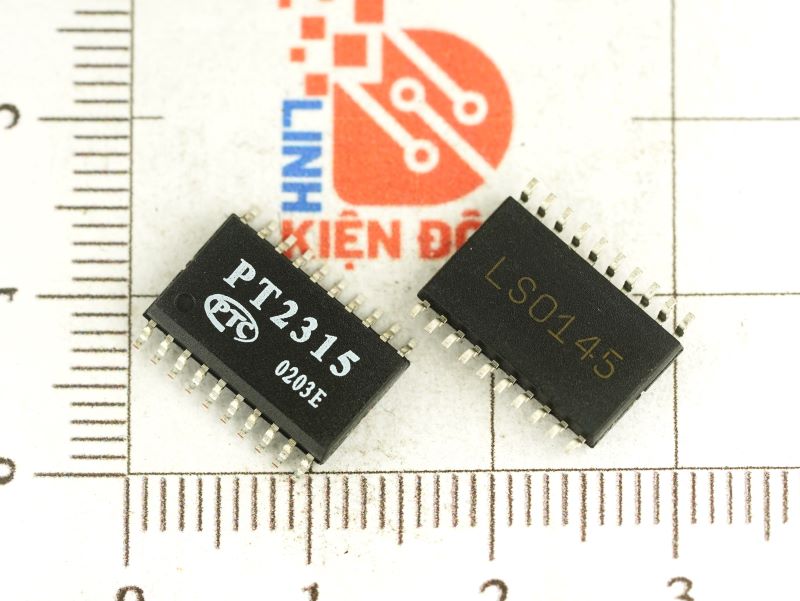

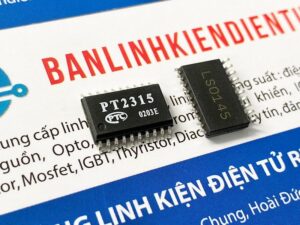

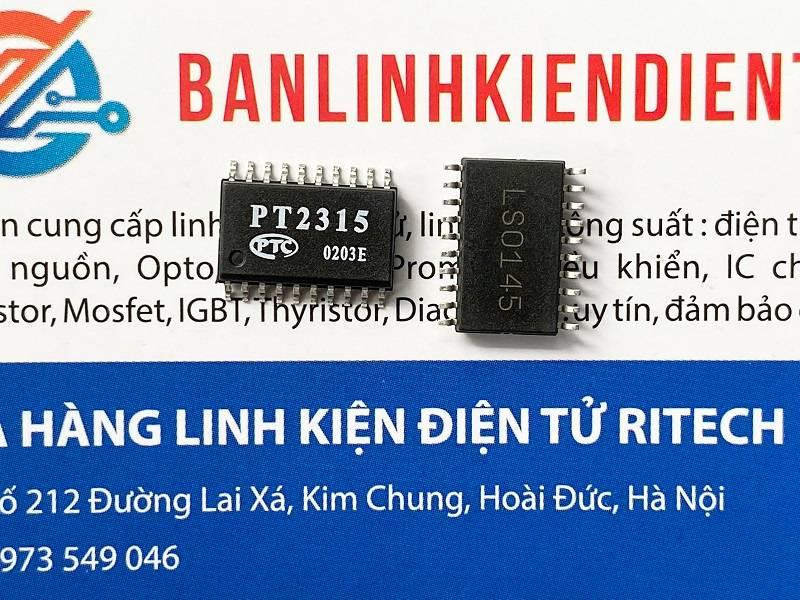

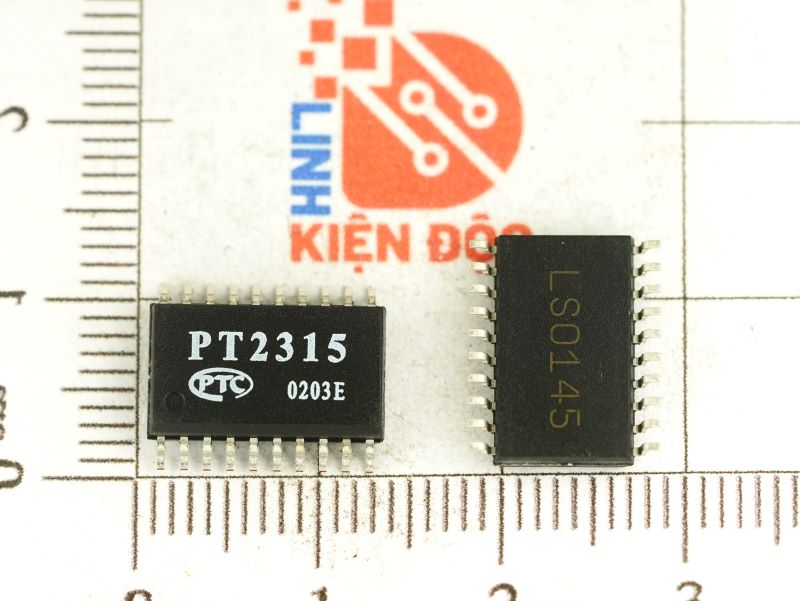

PT2315 PT2315E IC khuếch đại âm thanh 2 kênh SOP-20

Giới thiệu IC khuếch đại âm thanh 2 kênh PT2315

PT2315 là bộ xử lý âm thanh kỹ thuật số hai kênh sử dụng Công nghệ CMOS. Điều khiển âm lượng, âm trầm, âm bổng và cân bằng được tích hợp vào một con chip duy nhất. Chức năng Âm lượng cũng được cung cấp để xây dựng bộ xử lý âm thanh điện tử hiệu quả cao, có hiệu suất và độ tin cậy cao nhất với ít thành phần bên ngoài nhất. Tất cả các chức năng đều có thể lập trình bằng Bus I2C. Việc bố trí chân cắm và mạch ứng dụng được tối ưu hóa để bố trí PCB dễ dàng và tiết kiệm chi phí cho ứng dụng âm thanh. Nằm trong Gói DIP/SO 20 chân, PT2315 tương thích giữa các chân với TDA7315 và có hiệu suất rất giống với TDA7315 về hiệu suất.

Đặc trưng kỹ thuật của IC PT2315

• Công nghệ CMOS
• Ít thành phần bên ngoài nhất
• Kiểm soát âm trầm và âm bổng
• Đầu vào/Đầu ra cho Hệ thống giảm tiếng ồn bên ngoài/Bộ cân bằng
• 2 nút điều khiển loa độc lập cho chức năng cân bằng
• Chức năng tắt tiếng độc lập
• Điều khiển âm lượng ở mức 1,25 dB/bước
• Độ méo thấp
• Tiếng ồn thấp và bước DC
• Được điều khiển bởi giao diện vi xử lý Bus I2C
• Pin-to-pin Tương thích với TDA7315

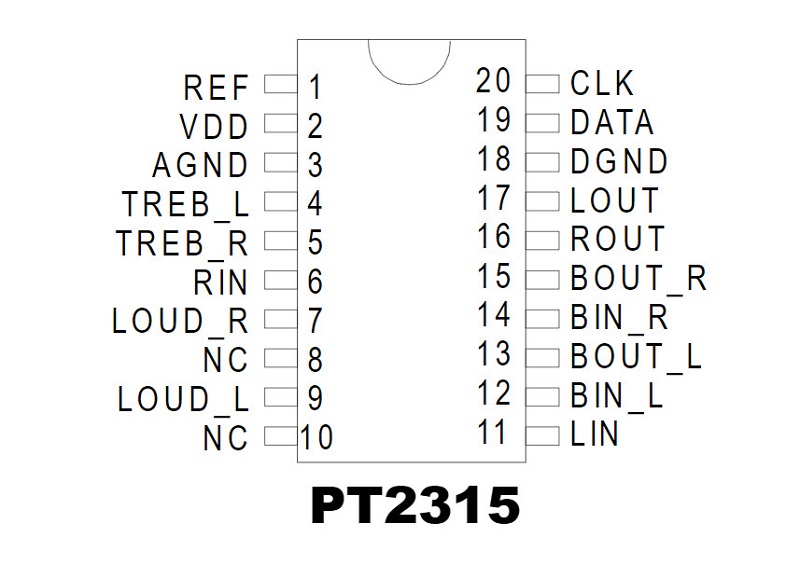

Sơ đồ chân của IC khuếch đại âm thanh 2 kênh PT2315

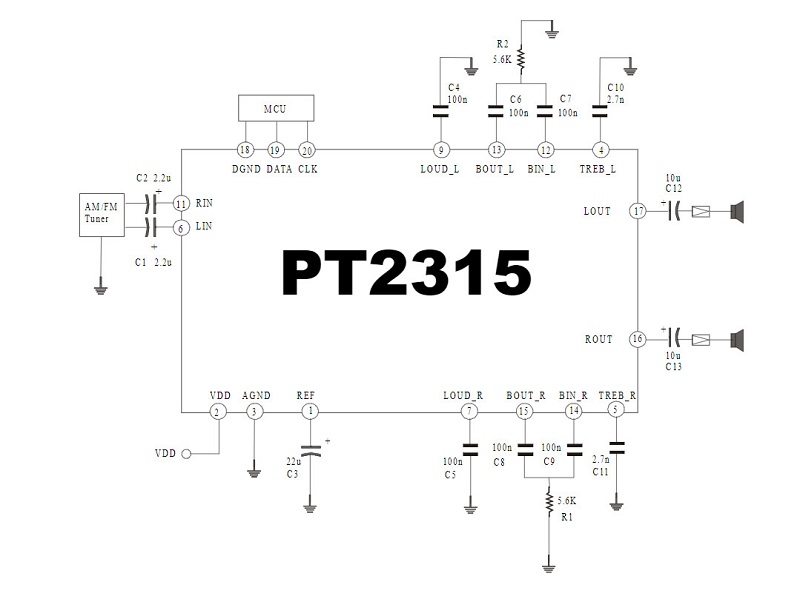

Mạch ứng dụng của IC khuếch đại âm thanh 2 kênh PT2315

Ứng dụng của IC PT2315

• Âm thanh nổi ô tô (Âm thanh)
• Hệ thống âm thanh Hi-Fi
• Có thể được sử dụng trong tất cả các ứng dụng hệ thống I2C

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet của IC khuếch đại âm thanh 2 kênh PT2315
