PSS20S71F6 IGBT Mitsubishi 20A/600V

Giới thiệu về PSS20S71F6

PSS20S71F6 là một module IGBT do Mitsubishi sản xuất, được thiết kế cho các ứng dụng công suất trung bình với dòng điện 20A và điện áp 600V. Module này thường được sử dụng trong các hệ thống điều khiển động cơ và biến tần, nơi yêu cầu sự ổn định và hiệu suất cao.

Đặc điểm PSS20S71F6

• Hiệu suất cao: Thiết kế để giảm thiểu tổn thất chuyển mạch và tổn thất dẫn, giúp cải thiện hiệu suất tổng thể của hệ thống.
• Độ tin cậy cao: Sử dụng công nghệ tiên tiến của Mitsubishi, module này đảm bảo hoạt động ổn định và đáng tin cậy trong các điều kiện khắc nghiệt.
• Tích hợp diode hồi lưu: Đảm bảo bảo vệ mạch và giúp giảm số lượng linh kiện bổ sung cần thiết.
• Thiết kế nhỏ gọn: Giúp tiết kiệm không gian và dễ dàng lắp đặt trong các hệ thống hiện có.

Ứng dụng PSS20S71F6

• Biến tần: Thích hợp cho các hệ thống biến tần công suất trung bình, giúp điều khiển và chuyển đổi điện năng một cách hiệu quả.
• Điều khiển động cơ: Sử dụng trong các hệ thống điều khiển động cơ để cung cấp sự ổn định và hiệu suất cao.
• Hệ thống điện công nghiệp: Được ứng dụng trong các hệ thống chuyển đổi và phân phối năng lượng, đáp ứng yêu cầu công suất trung bình và độ tin cậy cao.

Thông số kĩ thuật PSS20S71F6

• Dòng điện định mức: 20A
• Điện áp định mức: 600V
• Cấu hình: IGBT Module
• Điện áp cách ly: Thường khoảng 2500V AC (trong 1 phút)
• Tần số chuyển mạch: Thích hợp cho các ứng dụng với tần số chuyển mạch trung bình
• Dải nhiệt độ hoạt động: Thường từ -40°C đến +150°C

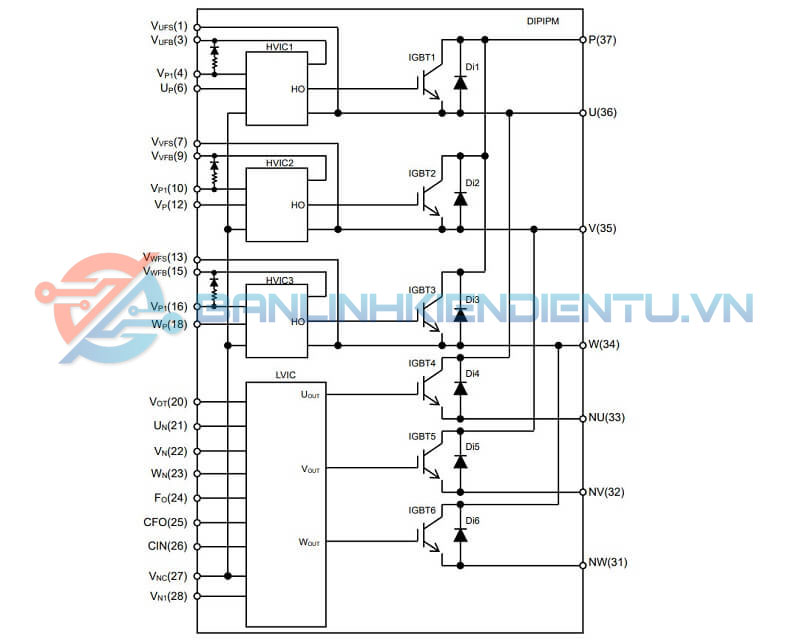

Sơ đồ cấu tạo PSS20S71F6

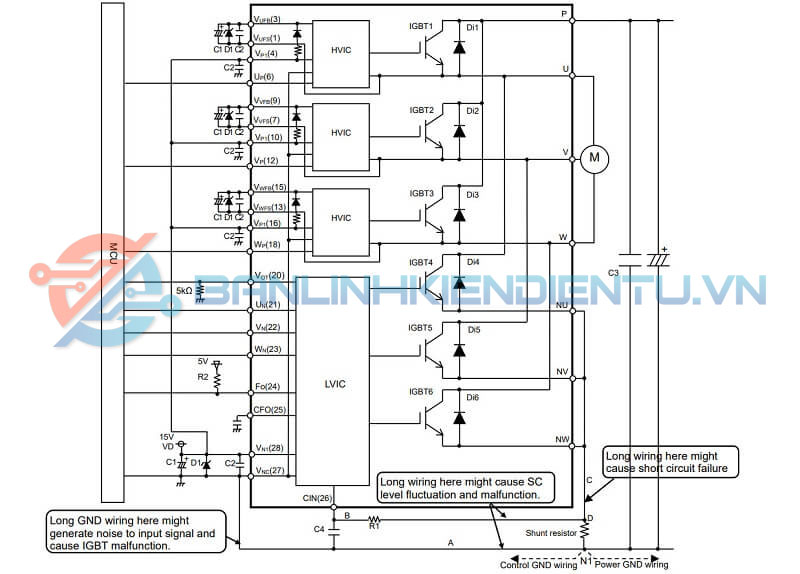

Sơ đồ ứng dụng PSS20S71F6

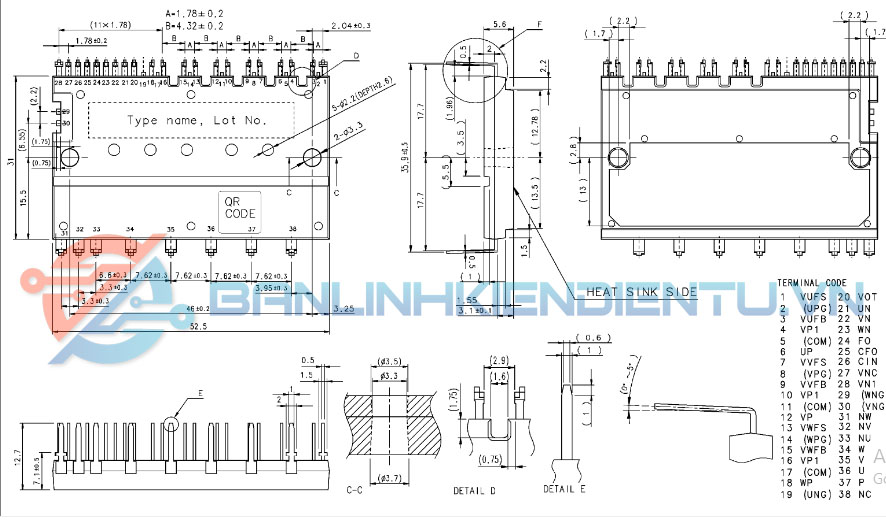

Kích thước PSS20S71F6

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

Datasheet PSS20S71F6
