PS2601 Opto quang Dip-6

Giới thiệu

PS2601 là một optocoupler dạng DIP-6 với phototransistor đầu ra, được thiết kế để cách ly tín hiệu điện giữa các mạch khác nhau trong các ứng dụng công nghiệp và điện tử. Thiết bị này sử dụng ánh sáng phát ra từ một diode LED để kích hoạt một phototransistor, giúp truyền tín hiệu mà không có kết nối điện trực tiếp. Với điện áp cách ly lên tới 5 kV, PS2601 bảo vệ các mạch nhạy cảm khỏi nhiễu và sự cố điện, đồng thời cho phép chuyển đổi tín hiệu với tốc độ đáp ứng khá cao, từ vài kHz đến vài MHz, phù hợp với nhiều ứng dụng yêu cầu sự cách ly và độ tin cậy.

Mô Tả Sản Phẩm ps2601

• Loại: Optocoupler (hoặc opto-isolator) với phototransistor đầu ra.
• Đóng gói: DIP-6 (Dual In-line Package với 4 chân).

Thông Số Kỹ Thuật ps2601

1. Điện Áp Cách Ly (Isolation Voltage):
   • Đặc điểm: 5 kV giữa đầu vào và đầu ra.
   • Ý nghĩa: Bảo vệ các phần khác nhau của mạch điện, giảm nguy cơ ảnh hưởng lẫn nhau giữa các mạch.
2. Dòng Điện LED (Input):
   • Dòng điện tối đa: 50 mA.
   • Điện áp LED: Khoảng 1.2V đến 1.4V khi dòng LED là 20 mA.
   • Chức năng: LED phát sáng khi có tín hiệu vào, kích hoạt phototransistor ở đầu ra.
3. Đầu Ra:
   • Loại: Phototransistor.
   • Dòng collector tối đa: 50 mA.
   • Điện áp collector-emitter tối đa: 70V.
   • Trạng thái mở: Khi LED sáng, phototransistor dẫn điện.
4. Tốc Độ Chuyển Đổi:
   • Tốc độ đáp ứng: Thay đổi theo điều kiện cụ thể nhưng có thể đạt vài kHz đến vài MHz.
   • Thời gian đáp ứng: Tùy thuộc vào điều kiện hoạt động, ảnh hưởng đến tốc độ chuyển đổi tín hiệu.
5. Kích Thước và Đóng Gói:
   • Kích thước: DIP-6, dễ dàng gắn vào các mạch in.
   • Pinout: 4 chân, bao gồm chân vào (LED) và chân ra (phototransistor).
6. Ứng Dụng:
   • Cách ly tín hiệu: Được sử dụng để cách ly tín hiệu giữa các phần của mạch điện, bảo vệ các mạch nhạy cảm khỏi nhiễu và sự cố điện.
   • Chuyển đổi tín hiệu: Có thể chuyển đổi tín hiệu điện áp thấp sang tín hiệu điện áp cao và ngược lại.
7. Chất lượng Sản Phẩm:
   • Đặc tính: Được thiết kế để hoạt động ổn định trong môi trường công nghiệp với yêu cầu cách ly cao.
   • Tuổi thọ: Thường có độ bền cao và hoạt động lâu dài trong điều kiện hoạt động bình thường.

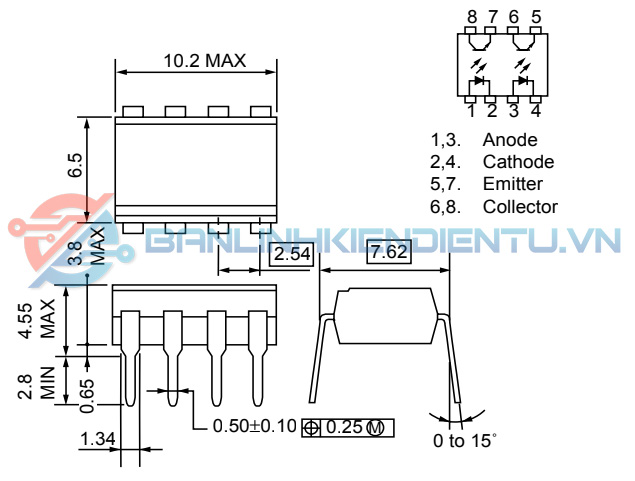

Kích thước ps2601

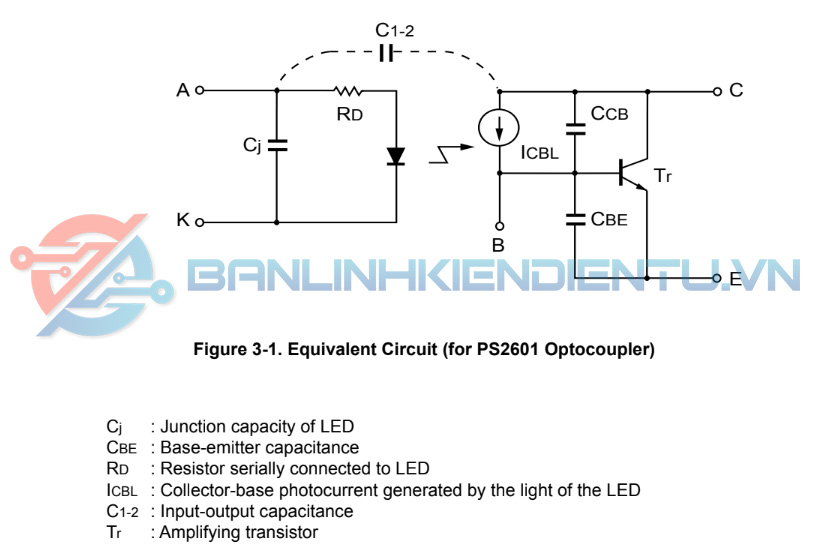

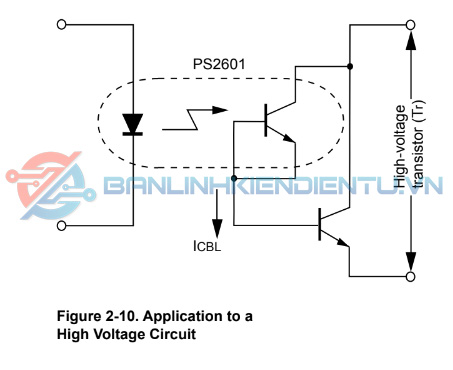

Một số sơ đồ mạch ứng dụng PS2601

Xem thêm các sản phẩm Opto khác tại đây

Datasheet của PS2601
