PS21961-4 Power Module Supply Mitsubishi 600V/3A

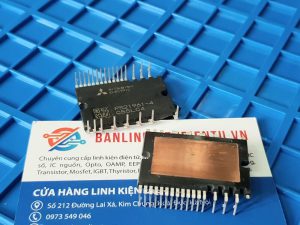

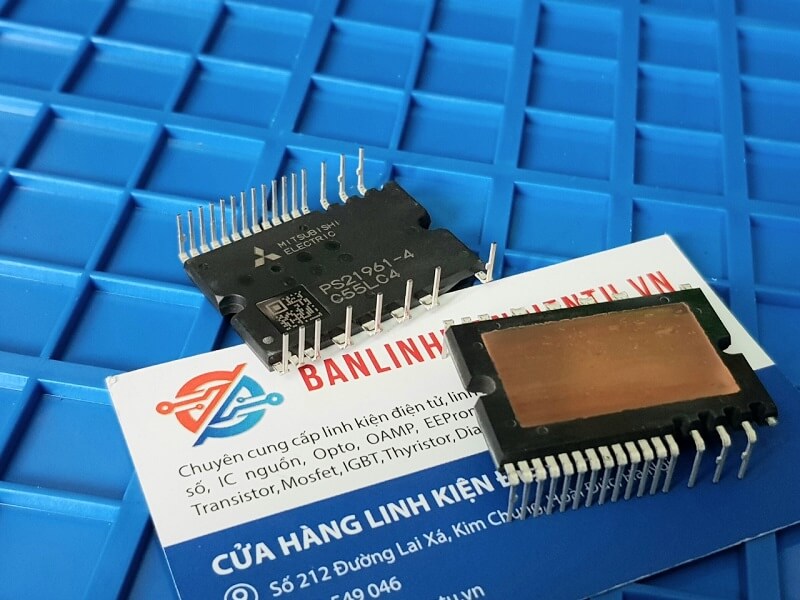

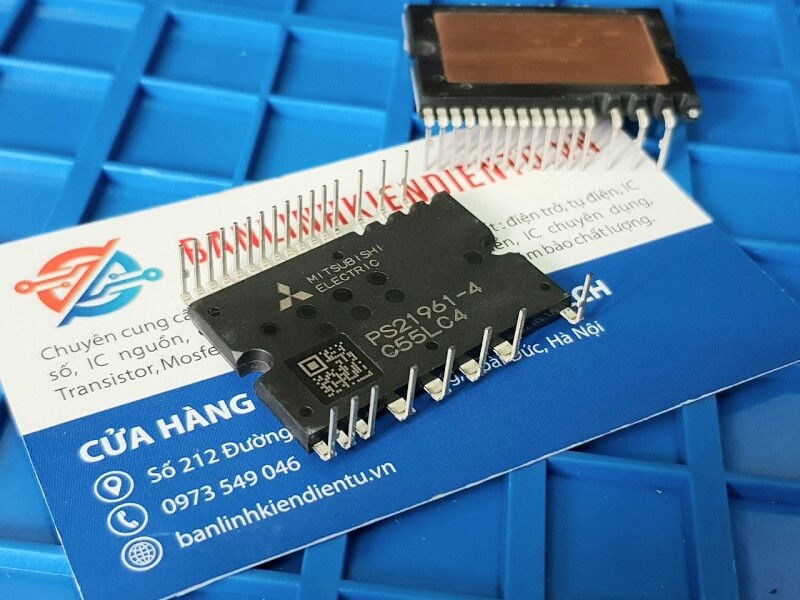

Giới thiệu về PS21961-4

PS21961-4 là một IPM (Intelligent Power Module) do Mitsubishi Electric sản xuất. Đây là một module tích hợp IGBT được sử dụng rộng rãi trong các hệ thống điều khiển động cơ và biến tần công suất cao, đặc biệt trong các ứng dụng yêu cầu điều khiển chính xác và hiệu suất cao. Module này kết hợp các IGBT, diode, mạch bảo vệ và mạch điều khiển trong một gói tích hợp, giúp giảm kích thước hệ thống và tăng độ tin cậy.

PS21961-4 là một module IPM thông minh lý tưởng cho các ứng dụng điều khiển động cơ và biến tần ba pha, với các tính năng tích hợp mạnh mẽ, hiệu suất cao, và khả năng bảo vệ toàn diện. Nó cung cấp giải pháp đơn giản và hiệu quả cho các hệ thống điều khiển công suất cao và tự động hóa công nghiệp.

Đặc điểm nổi bật PS21961-4

• Tích hợp cao: PS21961-4 tích hợp IGBT, diode hồi phục nhanh, mạch điều khiển và các chức năng bảo vệ. Điều này giúp giảm đáng kể số lượng các linh kiện bên ngoài và đơn giản hóa thiết kế hệ thống.
• Điện áp và dòng điện cao: Với điện áp chịu đựng 600V và dòng điện 15A, module này thích hợp cho các hệ thống điều khiển động cơ công suất trung bình và cao.
• Thiết kế cầu ba pha: Module này được thiết kế dưới dạng mạch cầu ba pha, phù hợp cho các ứng dụng biến tần điều khiển động cơ.
• Tính năng bảo vệ toàn diện: Tích hợp các tính năng bảo vệ như bảo vệ quá dòng, bảo vệ dưới áp và bảo vệ quá nhiệt, giúp tăng cường độ tin cậy và an toàn khi vận hành.
• Hiệu suất chuyển mạch cao: PS21961-4 sử dụng công nghệ IGBT tiên tiến, giúp tối ưu hóa hiệu suất chuyển mạch, giảm tổn thất điện năng trong quá trình hoạt động.

Thông số kỹ thuật PS21961-4

• Điện áp chịu đựng (Vce): 600V
• Dòng điện định mức (Ic): 15A
• Cấu trúc mạch: Mạch cầu ba pha (Three-phase inverter)
• Điện áp điều khiển cổng (Vge): ±20V
• Tần số hoạt động: Tối đa lên đến 20kHz
• Tích hợp tính năng bảo vệ: Bảo vệ quá dòng (OCP), quá nhiệt (OTP), và bảo vệ dưới áp (UVLO).

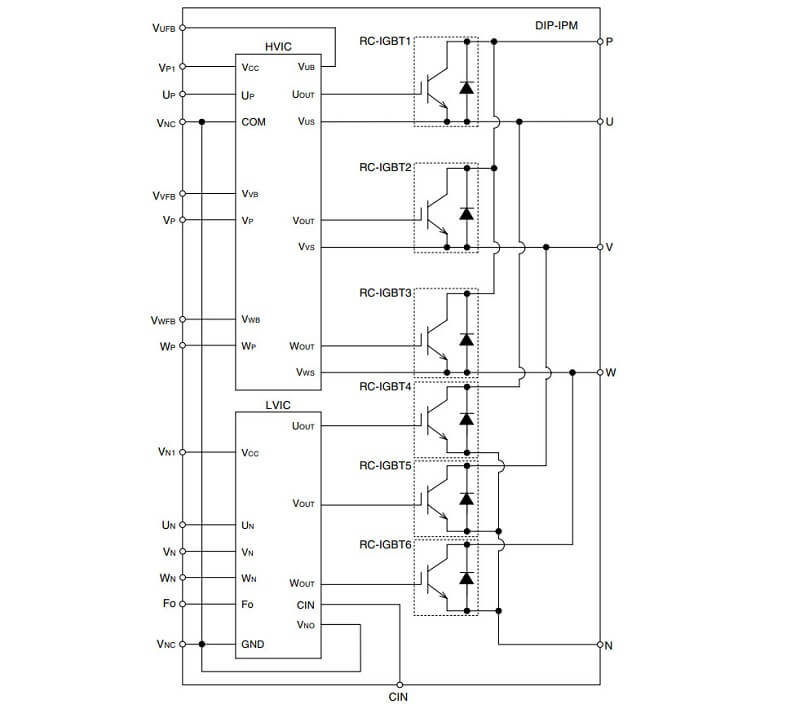

Sơ đồ khối PS21961-4

Ứng dụng PS21961-4

• Biến tần điều khiển động cơ: PS21961-4 được sử dụng trong các biến tần điều khiển động cơ ba pha, đặc biệt là các ứng dụng điều khiển động cơ công nghiệp và hệ thống tự động hóa.
• Hệ thống điều khiển động cơ gia dụng: Module này cũng được ứng dụng trong các thiết bị gia dụng như máy điều hòa không khí, máy giặt, và tủ lạnh, giúp điều chỉnh động cơ một cách hiệu quả.
• Hệ thống HVAC: PS21961-4 là một lựa chọn tốt cho các hệ thống sưởi, thông gió và điều hòa không khí, nơi yêu cầu điều khiển chính xác và hiệu quả năng lượng.
• Bộ nguồn công suất cao: Được sử dụng trong các bộ nguồn biến tần AC-DC và DC-DC cho các ứng dụng công suất cao và ổn định.
• Robot công nghiệp: Trong các hệ thống robot và thiết bị cơ điện, module này được dùng để điều khiển chính xác các động cơ và thiết bị truyền động.

Sơ đồ tương đương PS21961-4

Kích thước PS21961-4

Xem thêm: Nhiều sản phẩm IGBT khác

Datasheet PS21961-4
