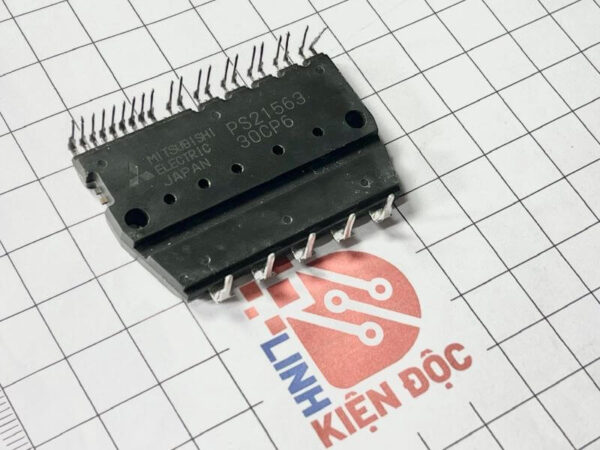

PS21563 Module IGBT 10A 600V tháo máy

Module IGBT PS21563 là một sản phẩm tích hợp cao, bao gồm các linh kiện công suất IGBT và mạch điều khiển bên trong. Với khả năng chịu dòng 10A và điện áp 600V, module này được thiết kế để sử dụng trong các ứng dụng công suất nhỏ và trung bình, như điều khiển động cơ, bộ chuyển đổi công suất, và các hệ thống điện tử công nghiệp.

Đặc điểm nổi bật PS21563

1. Tích hợp mạch điều khiển và bảo vệ
   • Bao gồm mạch điều khiển IGBT, bảo vệ quá dòng (OCP), và bảo vệ quá nhiệt (OTP), giúp giảm thiểu thiết kế phức tạp và tăng độ tin cậy.
2. Hiệu suất cao
   • Sử dụng công nghệ IGBT tiên tiến với tổn hao thấp, giúp cải thiện hiệu suất chuyển mạch và giảm nhiệt lượng.
3. Kích thước nhỏ gọn
   • Thiết kế module đơn giản, dễ dàng tích hợp vào các thiết bị và mạch điện.
4. Ứng dụng đa dạng
   • Được tối ưu hóa cho các ứng dụng điều khiển động cơ, biến tần nhỏ, và các bộ nguồn công suất.

Thông số kỹ thuật PS21563

• Mã sản phẩm: PS21563.
• Loại IGBT: Module tích hợp.
• Dòng điện tối đa: 10A.
• Điện áp chịu đựng: 600V.
• Điện áp điều khiển cổng (Gate): ±15V.
• Tần số chuyển mạch: Lên đến 20kHz.
• Tích hợp mạch bảo vệ:
  • Bảo vệ quá dòng (OCP).
  • Bảo vệ quá nhiệt (OTP).
• Nhiệt độ hoạt động: -20°C đến +125°C.
• Kích thước: Nhỏ gọn, phù hợp với các thiết bị công nghiệp.

Sơ đồ mạch ứng dụng PS21563

Kích thước PS21563

Ứng dụng PS21563

1. Điều khiển động cơ
   • Dùng trong các hệ thống điều khiển động cơ AC nhỏ và trung bình, như băng tải, quạt, và bơm nước.
2. Bộ chuyển đổi công suất
   • Ứng dụng trong các bộ chuyển đổi DC-AC hoặc DC-DC cho hệ thống năng lượng tái tạo hoặc UPS.
3. Thiết bị điện gia dụng
   • Sử dụng trong máy giặt, máy điều hòa không khí, và các thiết bị cần điều khiển động cơ.
4. Biến tần nhỏ
   • Được tích hợp trong các bộ biến tần nhỏ gọn cho ứng dụng công nghiệp hoặc dân dụng.

Xem thêm: Nhiều sản phẩm IGBT khác tại đây

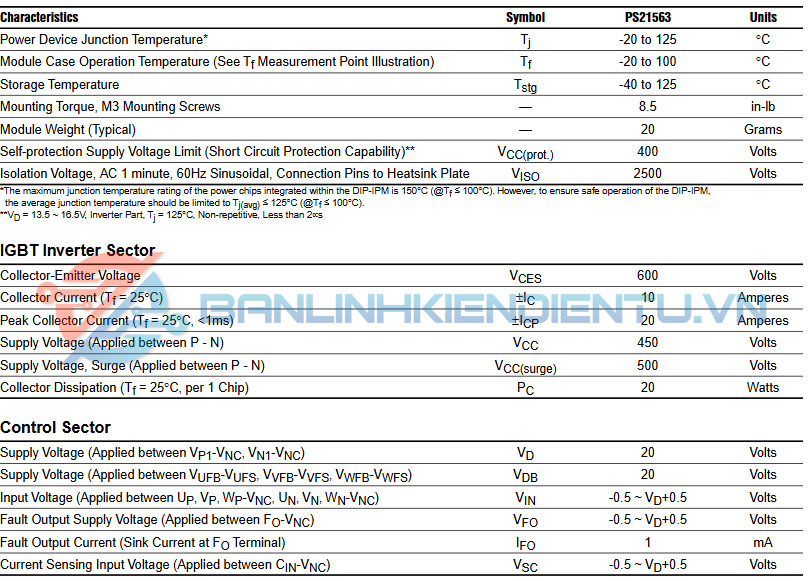

Datasheet PS21563
