Giới thiệu về PS21246-AE / PS21246-E

PS21246-AE và PS21246-E là các module công suất tích hợp (IPM – Intelligent Power Module) được thiết kế để điều khiển động cơ 3 pha trong các ứng dụng công nghiệp và dân dụng. Hai phiên bản này có các đặc điểm tương tự, thường được sử dụng trong các thiết bị tháo máy như biến tần, máy giặt, máy lạnh, và các hệ thống điều khiển động cơ khác.

Đặc điểm nổi bật PS21246-AE

1. Tích hợp IGBT và Diode hồi tiếp:
   • Module sử dụng công nghệ IGBT hiệu suất cao và diode hồi tiếp để đảm bảo hoạt động hiệu quả.
2. Bảo vệ tích hợp:
   • Bảo vệ quá dòng (OC), quá nhiệt (OT), và điện áp thấp (UV).
3. Dễ dàng lắp đặt:
   • Đóng gói module nhỏ gọn với các chân kết nối tiêu chuẩn.
4. Khả năng cách ly cao:
   • Cách ly giữa các phần công suất và điều khiển đảm bảo an toàn trong các ứng dụng công nghiệp.

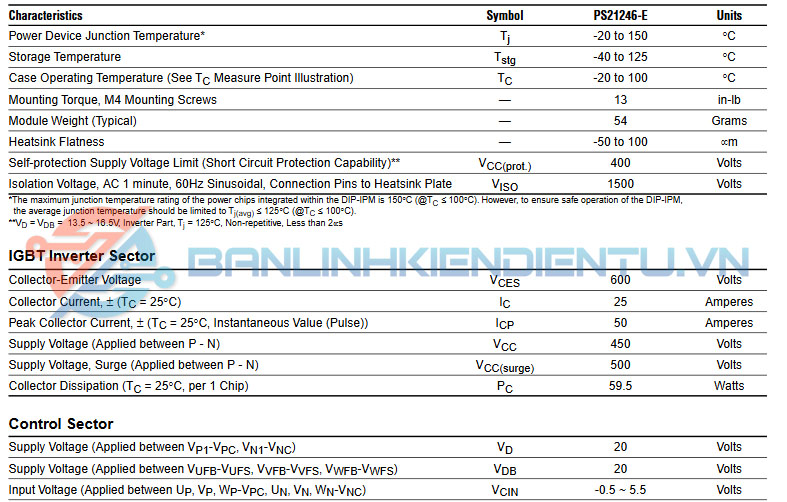

Thông số kỹ thuật chính PS21246-AE

1. Điện áp hoạt động (Vcc):
   • Điện áp tối đa: 600V.
2. Dòng điện cực đại:
   • Dòng điện đầu ra liên tục: 15A.
3. Tần số hoạt động:
   • Lên đến 20 kHz.
4. Công suất đầu ra:
   • Tối đa: 2.2 kW (phụ thuộc vào điều kiện tải).
5. Cấu hình:
   • 3 pha cầu H (3-phase inverter bridge).
6. Nhiệt độ hoạt động:
   • Từ -20°C đến +125°C.
7. Đóng gói:
   • Loại: Hybrid Module.

Kích thước PS21246-AE

Ứng dụng PS21246-AE

1. Điều khiển động cơ:
   • Động cơ không đồng bộ 3 pha (AC motors).
   • Động cơ đồng bộ (PMSM, BLDC).
2. Biến tần:
   • Ứng dụng trong các hệ thống biến tần công nghiệp và dân dụng.
3. Máy điều hòa không khí:
   • Dùng trong mạch điều khiển máy nén.
4. Hệ thống năng lượng tái tạo:
   • Inverter trong hệ thống năng lượng mặt trời hoặc gió.
5. Thiết bị gia dụng:
   • Máy giặt, tủ lạnh, và các thiết bị cần điều khiển động cơ.

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet PS21246-AE
