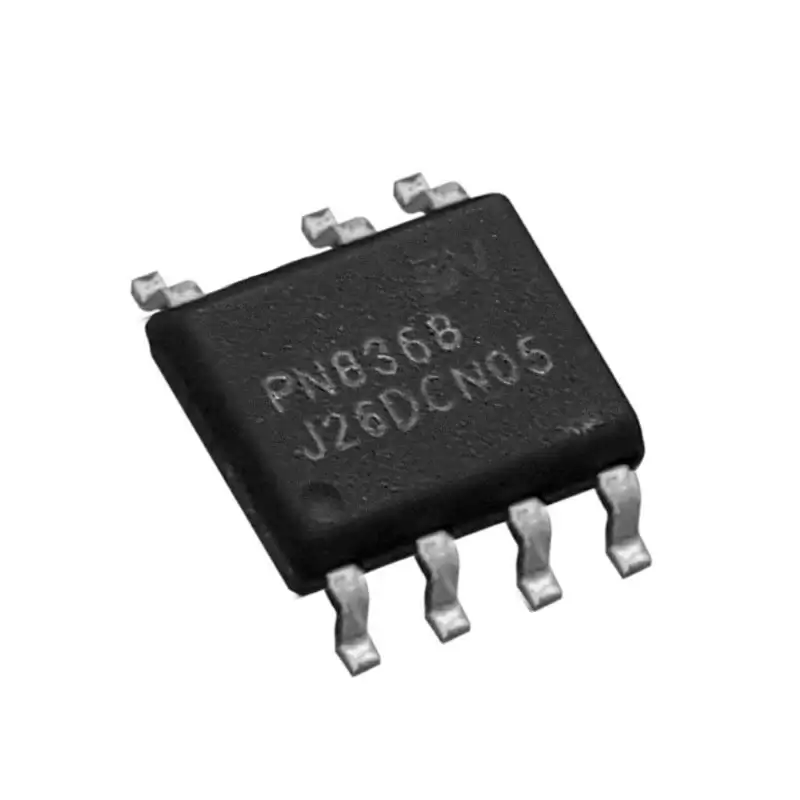

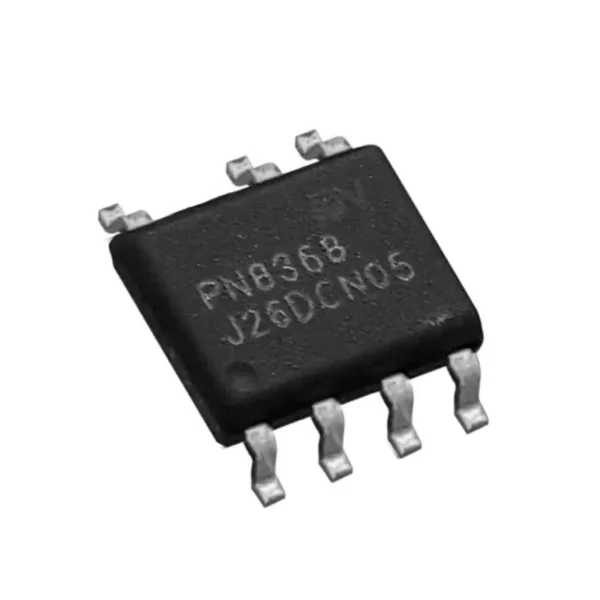

PN8368 IC nguồn chính hãng SOP-7

Giới thiệu về PN8368

PN8368 là một giải pháp nguồn chuyển đổi tích hợp, được thiết kế đặc biệt để sử dụng trong các mạch flyback hiệu suất cao. Với các tính năng tiên tiến và tích hợp MOSFET công suất, PN8368 giảm thiểu số lượng linh kiện ngoại vi, tiết kiệm không gian và chi phí.

Đặc điểm nổi bật

1. Tích hợp MOSFET công suất:
   • Điện áp chịu đựng: 800V.
   • Công suất tối đa cao, phù hợp với các thiết bị nguồn nhỏ gọn.
2. Chế độ làm việc:
   • Hỗ trợ chế độ làm việc ở tần số cố định và chế độ burst mode để giảm tiêu thụ năng lượng khi không tải.
3. Tiêu thụ năng lượng thấp:
   • Dòng chờ (standby current) cực thấp, giúp tiết kiệm năng lượng và tuân thủ các tiêu chuẩn tiết kiệm điện năng.
4. Bảo vệ tích hợp:
   • Bảo vệ quá áp (OVP).
   • Bảo vệ quá dòng (OCP).
   • Bảo vệ quá nhiệt (OTP).
   • Bảo vệ ngắn mạch đầu ra (SCP).
5. Hiệu suất cao:
   • Hiệu suất chuyển đổi vượt trội, giảm tổn hao năng lượng nhờ thiết kế mạch tối ưu.
6. Khởi động mềm (Soft Start):
   • Giảm dòng khởi động, bảo vệ các linh kiện trong hệ thống.
7. Tích hợp mạch kiểm soát phản hồi:
   • Đảm bảo điện áp đầu ra ổn định và đáp ứng nhanh khi tải thay đổi.

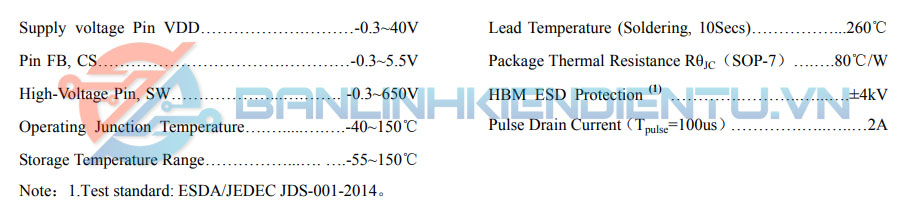

Thông số kỹ thuật PN8368

Ứng dụng

1. Bộ nguồn chuyển đổi AC/DC:
   • Bộ sạc điện thoại, adapter.
   • Nguồn cấp cho thiết bị điện tử gia dụng.
2. Nguồn thiết bị chiếu sáng LED:
   • Đèn LED dân dụng và công nghiệp.
3. Nguồn cho mạch điều khiển:
   • Ứng dụng trong các sản phẩm công nghiệp và thiết bị nhúng.
4. Thiết bị điện gia dụng:
   • Sử dụng trong các thiết bị nhỏ gọn như máy lọc không khí, máy pha cà phê, quạt điều khiển điện tử.

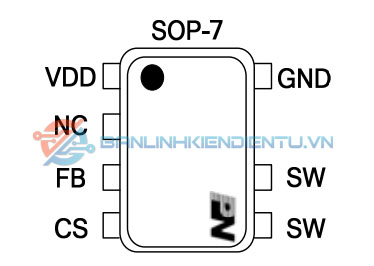

Sơ đồ chân PN8368

Kích thước PN8368

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet PN8368
