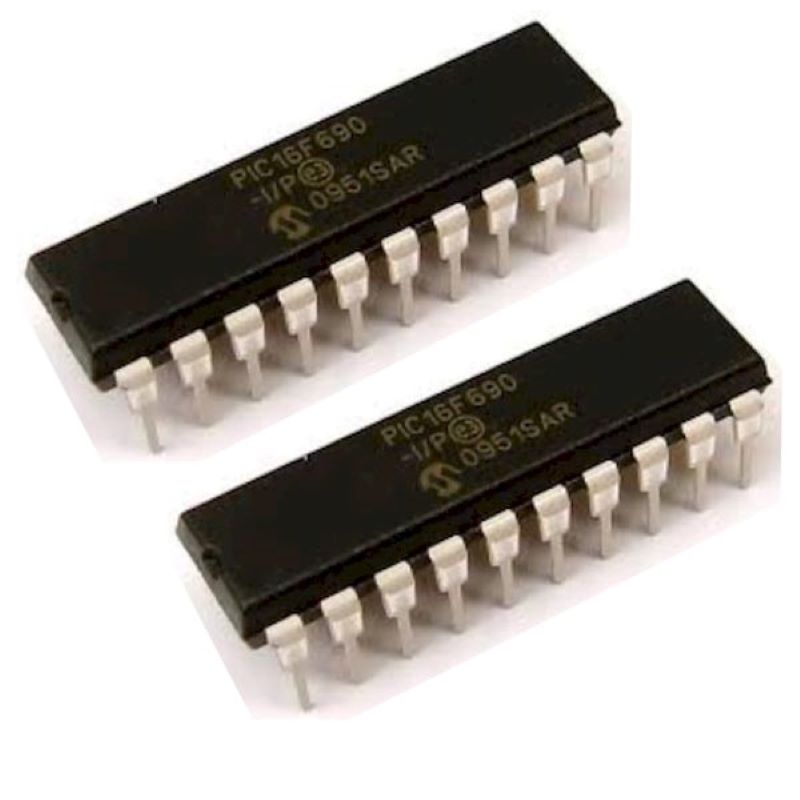

PIC16F690-I/P vi điều khiển chính hãng Microchip DIP-20

Giới thiệu PIC16F690

Vi điều khiển PIC16F690-I/P là một sản phẩm của Microchip Technology, thuộc dòng vi điều khiển 8-bit PIC16, rất phổ biến trong các ứng dụng nhúng nhờ giá thành hợp lý, dễ lập trình, và linh hoạt trong thiết kế.

ĐẶC ĐIỂM NỔI BẬT

• Kích thước nhỏ gọn: Gói DIP-20 dễ sử dụng với breadboard hoặc PCB thủ công.

• Hỗ trợ nhiều giao thức truyền thông: SPI, I2C, USART – rất linh hoạt trong việc giao tiếp với cảm biến và các module ngoại vi.

• ADC 10-bit: Đo tín hiệu tương tự chính xác, phù hợp với cảm biến analog.

• Tiêu thụ điện năng thấp: Có nhiều chế độ tiết kiệm điện, phù hợp với thiết bị dùng pin.

• Bộ dao động nội (Internal Oscillator): Không cần thạch anh ngoài nếu yêu cầu tốc độ không quá cao.

• Dễ lập trình: Hỗ trợ MPLAB X IDE, lập trình bằng XC8 (C), Assembly, hoặc MPLAB Code Configurator (MCC).

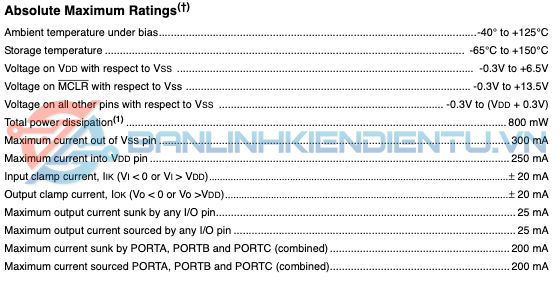

Thông số kỹ thuật PIC16F690

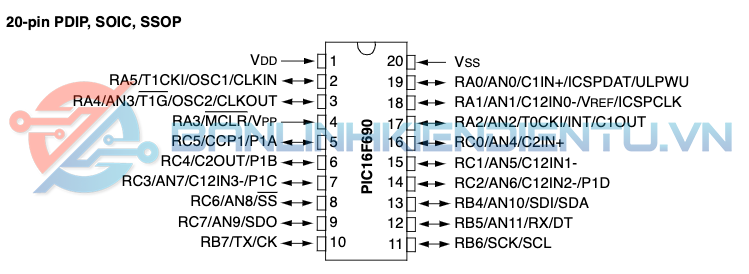

Sơ đồ chân PIC16F690

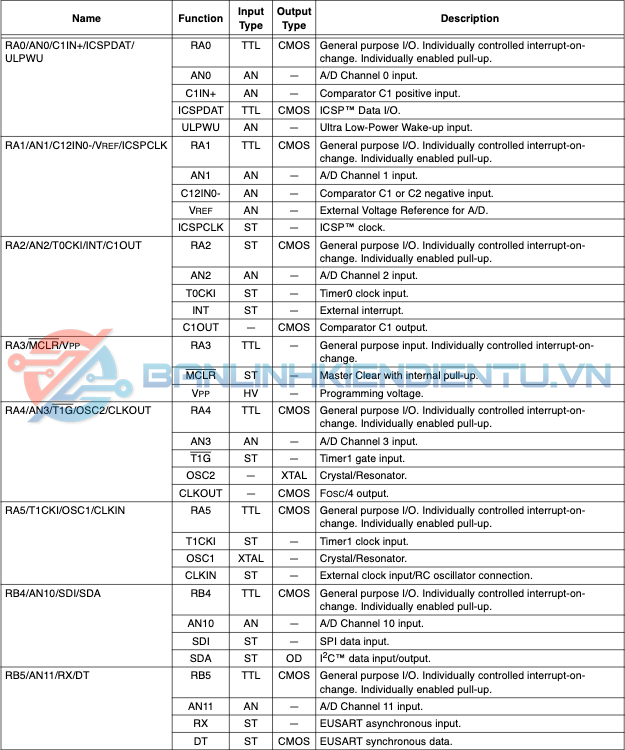

Bảng mô tả chân PIC16F690

Sơ đồ khối PIC16F690

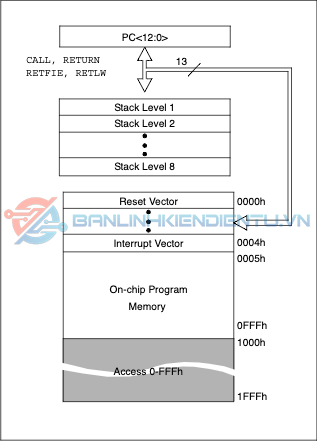

Thanh ghi dữ liệu

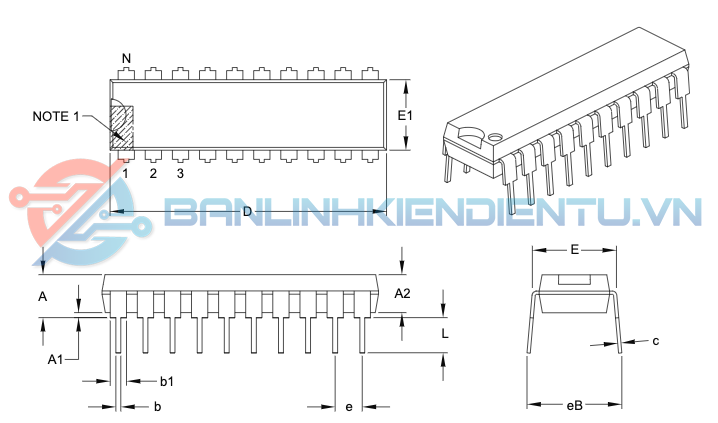

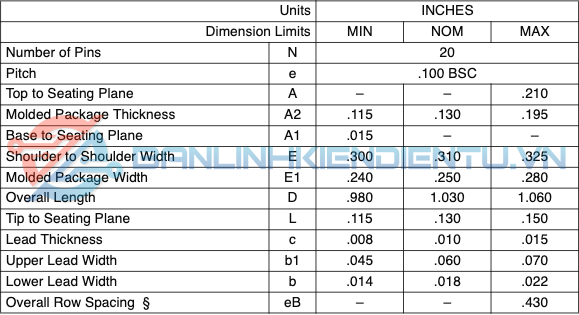

Kích thước PIC16F690-I/P

ỨNG DỤNG PHỔ BIẾN PIC16F690

1. Thiết bị điều khiển tự động:

   • Máy bơm nước tự động, quạt thông minh, điều khiển đèn.

2. Đo lường và cảm biến:

   • Cảm biến nhiệt độ, độ ẩm, ánh sáng, v.v.

3. Giao tiếp nối tiếp:

   • Truyền nhận dữ liệu qua UART, I2C đến các module như Bluetooth, RF, GPS.

4. Điều khiển động cơ nhỏ:

   • PWM điều khiển tốc độ/quay động cơ servo, DC.

5. Dự án học tập, nghiên cứu:

   • Rất phổ biến trong các bài tập vi điều khiển cơ bản ở trường đại học.

Xem thêm sản phẩm Vi điều khiển khác tại đây

Datasheet PIC16F690
