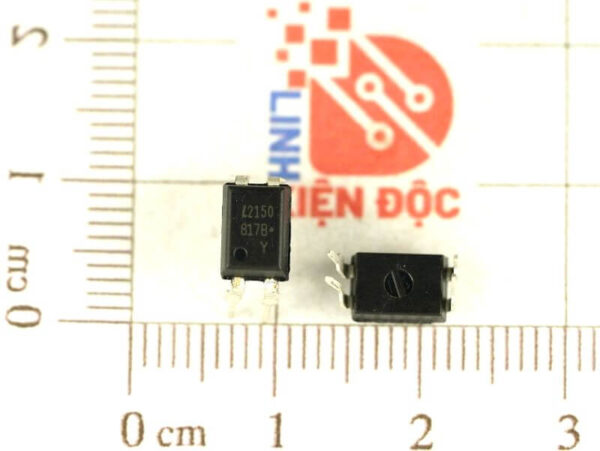

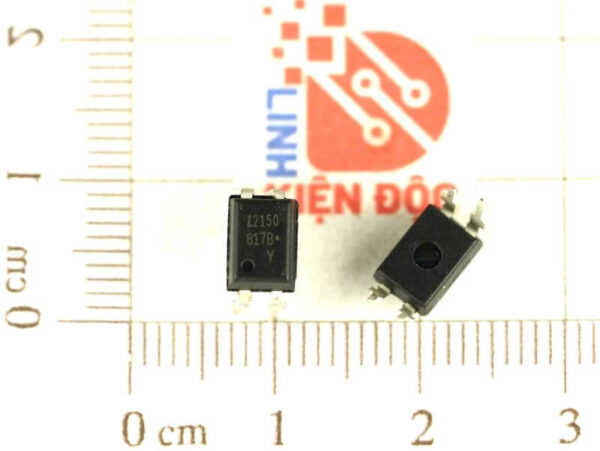

PC817B-Y 817B-Y Opto cách ly quang DIP-4

Giới thiệu PC817B-Y

PC817B-Y là một opto cách ly (opto-coupler) 4 chân, bao gồm một đèn LED hồng ngoại bên trong và một phototransistor được đóng gói chung trong cùng một lớp vỏ nhựa. Thiết bị này dùng để truyền tín hiệu giữa hai mạch với cách ly điện hoàn toàn, giúp bảo vệ mạch điều khiển khỏi các xung nhiễu điện áp hoặc dòng cao từ mạch công suất.

Đặc điểm nổi bật PC817B-Y

• Cách ly tín hiệu giữa mạch cao áp và mạch điều khiển thấp áp.

• Điện áp cách ly cao: lên đến 5.000 Vrms.

• Tốc độ chuyển mạch tương đối nhanh (phù hợp với tín hiệu số).

• Dòng điều khiển LED thấp (~5 mA là đủ để kích hoạt).

• Dễ sử dụng, phổ biến trong các ứng dụng điều khiển công suất và truyền tín hiệu.

• Được sử dụng rộng rãi trong thiết kế với vi điều khiển, vi xử lý, và các mạch điều khiển logic.

Cấu tạo bên trong PC817B-Y

• Đèn LED hồng ngoại (InGaAs) nằm ở phía đầu vào.

• Phototransistor NPN nhận ánh sáng từ LED nằm ở phía đầu ra.

• Khi LED phát sáng, phototransistor dẫn dòng → tạo ra tín hiệu logic.

• Toàn bộ được đóng gói trong vỏ nhựa cách điện 4 chân (DIP-4).

Ứng dụng của PC817B-Y

• Cách ly tín hiệu điều khiển trong mạch nguồn xung.

• Truyền tín hiệu điều khiển giữa mạch điều khiển và mạch công suất (rơ le, TRIAC, MOSFET).

• Bảo vệ vi điều khiển hoặc mạch logic khỏi nhiễu điện áp.

• Giao tiếp giữa hai hệ thống điện khác biệt về mức điện áp hoặc nền đất.

• Trong mạch cách ly tín hiệu tốc độ thấp hoặc trung bình (≤ 80 kHz).

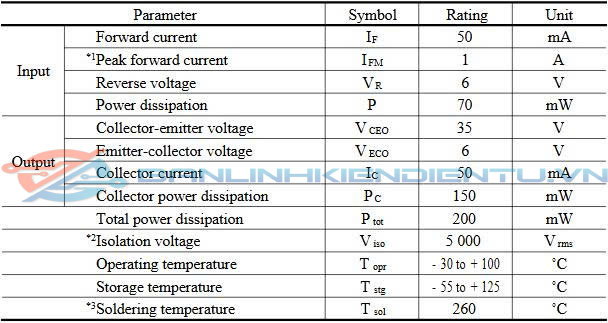

Thông số kỹ thuật của PC817B-Y

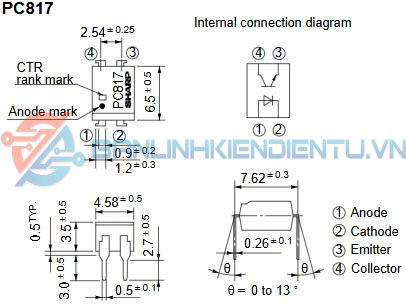

Kích thước PC817B-Y

Xem thêm các Opto khác tại đây

Datasheet PC817B-Y
