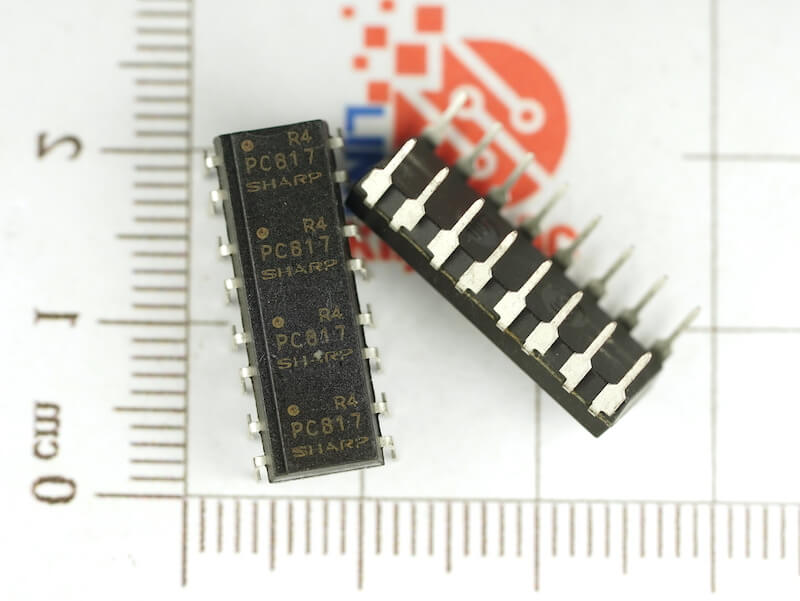

Giới thiệu Opto PC817-4
- PC817-4 là bộ ghép quang bao gồm một IRED (Điốt phát hồng ngoại hoặc đèn LED hồng ngoại) và một bóng bán dẫn quang được ghép nối quang học với nó.
- Nó hoạt động giống như chất bán dẫn quang bên trong hoạt động khi nhận được ánh sáng phát ra từ đèn LED hồng ngoại. Hai phần này không được kết nối cứng về điện; do đó, nó mang lại khả năng cách ly nhiễu quang học thuận tiện so với việc sử dụng điện trở và tụ điện. Đơn giản nhưng hữu ích, PC817 đáng tin cậy trong các thiết bị DC và MCU điện áp thấp trong việc truyền tín hiệu từ phần này sang phần khác của mạch.
Tính năng Opto PC817-4
- Thiết bị có hình thức bảo vệ bên trong là cách ly điện. Bảo vệ dành cho cả đầu vào và đầu ra. Nó có thể bảo vệ lên đến CAO 5KV khỏi cách ly điện.
- Optocoupler có thể được sử dụng với một điện trở bên ngoài với các thiết bị điện áp cao để hoạt động với các thiết bị điện áp thấp.
- Bộ ghép quang có thể hoạt động với bất kỳ loại thiết bị nào có giao diện bên trong như thiết bị TTL, Bộ vi điều khiển và thậm chí với điện áp DC CAO với một số điện trở bên trong.
- Optocoupler PC817 đi kèm với bảo vệ bên trong khỏi dòng điện ngược. Do bản chất dòng điện một chiều của IR, PC817 bảo vệ IR khỏi bất kỳ dòng điện ngược nào.
Thông số kỹ thuật PC817-4
- Tỷ lệ điện áp tại bộ phát và bộ thu sẽ tối đa là 80V.
- Tỷ lệ hiện tại tối đa tại bộ thu sẽ là 50mA
- Tần số cắt cho optocoupler sẽ là 80kHz.
- Optocoupler cũng đi kèm với thời gian tăng và giảm. Thời gian tăng và giảm là 18us.
- Nhiệt độ hoạt động tối đa cho optocoupler là -30 đến 100 độ.
- Trong quá trình hàn, phạm vi nhiệt độ cho optocoupler là 260 độ. Sự gia tăng nhiệt độ trong quá trình hàn có thể làm hỏng optocoupler.
- Optocoupler đi kèm với nhiệt độ lưu trữ bên trong khoảng -55 -125 độ.
- Công suất tiêu tán của IC là 200mW.
- Điện trở bên trong của optocoupler là 100 ohms.
Thay thế và tương đương
- Thay thế và tương đương của opto PC817 là PC816, PC123, TLP621, TLP321, TLP421, PC17K1, H11A817, SFH615A, PS2501-1, PS2561-1, PS2571-1, LTV-816, LTV-817 (-V), LTV123, LTV-610 K1010, K817P, SFH615A
Ứng dụng của Opto PC817-4
- Trong các biện pháp bảo vệ như cách ly điện, PC 817 đáng tin cậy để sử dụng do chức năng của nó.
- PC817 rất hiệu quả trong việc chuyển đổi cho vi điều khiển. Các bóng bán dẫn đơn giản có thể được sử dụng nhưng do bỏ qua yếu tố nhiễu, bộ ghép quang có thể được sử dụng làm chuyển mạch.
- Trong cách ly tín hiệu, optocoupler nhanh hơn và được sử dụng rộng rãi từ thế kỷ trước.
- Optocoupler cũng được sử dụng cho một mạch ghép nhiễu cơ bản để giữ cho mạch hoạt động mà không có bất kỳ nhiễu loạn nào.
- Ngày nay IC được sử dụng tốt nhất trong các thiết bị IoT để chuyển mạch và không chéo. Thiết bị In-Home để điều khiển bộ chuyển quang tải AC cung cấp xung thay đổi tần số mang lại khả năng điều khiển tải AC ở một phạm vi cụ thể.
- Để truyền tín hiệu, optocoupler được sử dụng rộng rãi ngày nay.
Mạch ứng dụng PC817-4
- Mạch ghép quang dựa trên phototransistor được sử dụng ở mạch trên. Nó sẽ hoạt động tương tự như một công tắc bóng bán dẫn DC tiêu chuẩn. Bộ ghép quang dựa trên bóng bán dẫn hình ảnh PC817 chi phí thấp được sử dụng trong sơ đồ. Công tắc S1 sẽ điều khiển đèn led hồng ngoại. Khi bật công tắc, nguồn pin 9V sẽ cấp dòng điện cho đèn LED thông qua điện trở giới hạn dòng điện 10k. Điện trở R1 điều khiển cường độ. Nếu chúng ta thay đổi giá trị và giảm điện trở thì cường độ sáng của led sẽ cao dẫn đến độ lợi của bóng bán dẫn cao.
- Mặt khác, bóng bán dẫn là một phototransistor được điều khiển bởi đèn LED hồng ngoại bên trong; khi đèn led phát ra ánh sáng hồng ngoại, phototransistor tiếp xúc và VOUT trở về 0, tắt tải kết nối qua nó. Điều quan trọng cần nhớ là dòng thu của bóng bán dẫn là 50mA theo biểu dữ liệu. VOUT 5v được cung cấp bởi R2. Điện trở R2 là điện trở kéo lên.
Lưu ý ứng dụng PC817
- Dòng điện đầu ra của bộ ghép quang thấp. Ví dụ, dòng điện đầu ra tối đa của PC817 là 50 mA. Do đó, các bộ phận có dòng điện cao (chẳng hạn như động cơ, v.v.) không thể kết nối trực tiếp với đầu ra của bộ ghép quang. Trong những trường hợp như vậy, một bóng bán dẫn phải được sử dụng để cung cấp dòng điện.
Giao diện với Arduino và PC817
Chân không chéo sẽ được sử dụng ở chân ngắt và bất kỳ chân kỹ thuật số nào cũng có thể được sử dụng để điều khiển tín hiệu.
Dưới đây là trong hình ảnh, chúng tôi mô tả các chân cho IR và bộ điều chỉnh độ sáng nhưng các chân này không cụ thể. Để điều khiển bộ điều chỉnh độ sáng bằng Arduino, mã sau sẽ được sử dụng:
#include <TimerOne.h>
volatile int i = 0; // Variable to use as a counter
volatile boolean zero_cross = 0; // Boolean to store a “switch” to tell us if we have crossed zero
int AC_pin = 3; // Output to Opto Triac
int dim = 128; // Dimming level (0-128) 0 = on, 128 = 0ff
int freqStep = 77; // This is the delay-per-brightness step in microseconds.
int a = 0;
int pin = 13;
int data = 0;
void setup()
{
Serial.begin(9600);
pinMode(AC_pin, OUTPUT); // Set the Triac pin as output
attachInterrupt(0, zero_cross_detect, RISING); // Attach an Interupt to Pin 2 (interupt 0) for Zero Cross Detection
Timer1.initialize(freqStep); // Initialize TimerOne library for the freq we need
Timer1.attachInterrupt(dim_check2, freqStep);
}
void zero_cross_detect()
{
zero_cross = true; // set the boolean to true to tell our dimming function that a zero cross has occured
i = 0;
digitalWrite(AC_pin, LOW);
}
// Turn on the TRIAC at the appropriate time
void dim_check2()
{
if (zero_cross == true) {
if (i >= dim) {
digitalWrite(AC_pin, HIGH); // turn on light
i = 0; // reset time step counter
zero_cross = false; // reset zero cross detection
}
else {
i++; // increment time step counter
}
}
}
void loop() {
if (Serial.available()) {
a++;
if (a == 1) data = Serial.read();
if (a == 2)
{
pin = Serial.read();
a = 0;
dim = data;
}
}
}
Đoạn mã trên mô tả cách có thể sử dụng zero-cross với Arduino và cách Arduino có thể điều khiển điện áp cao. Mã chỉ dành cho một bộ điều chỉnh độ sáng để tạo ra nó cho nhiều bộ điều chỉnh độ sáng, mã sẽ yêu cầu một số sửa đổi.

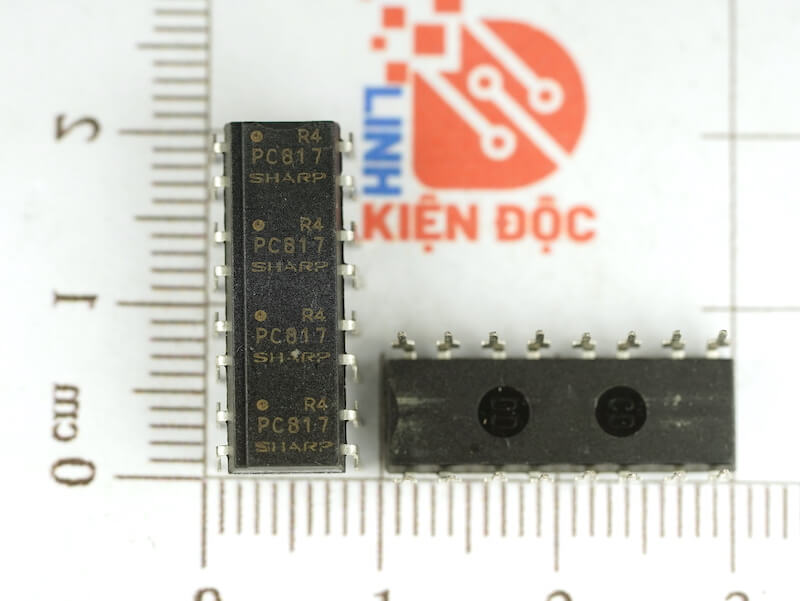

Kích thước Opto PC817-4
