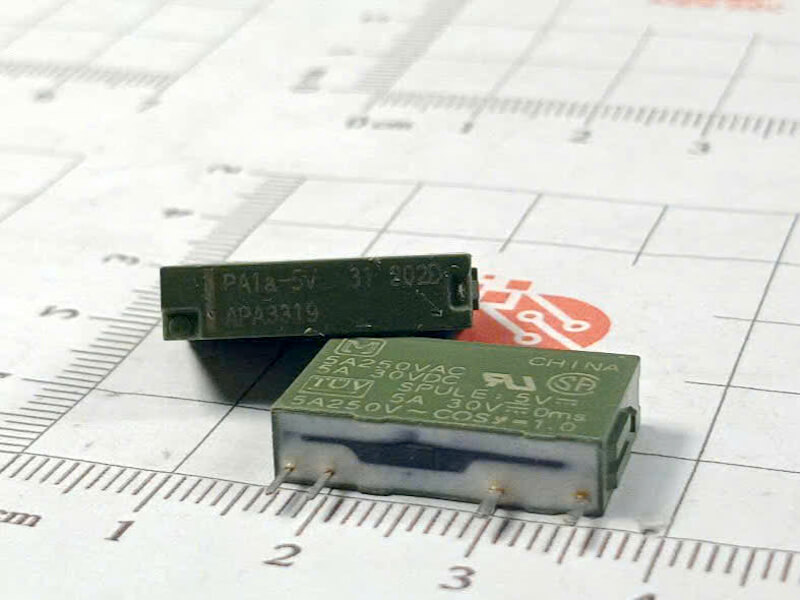

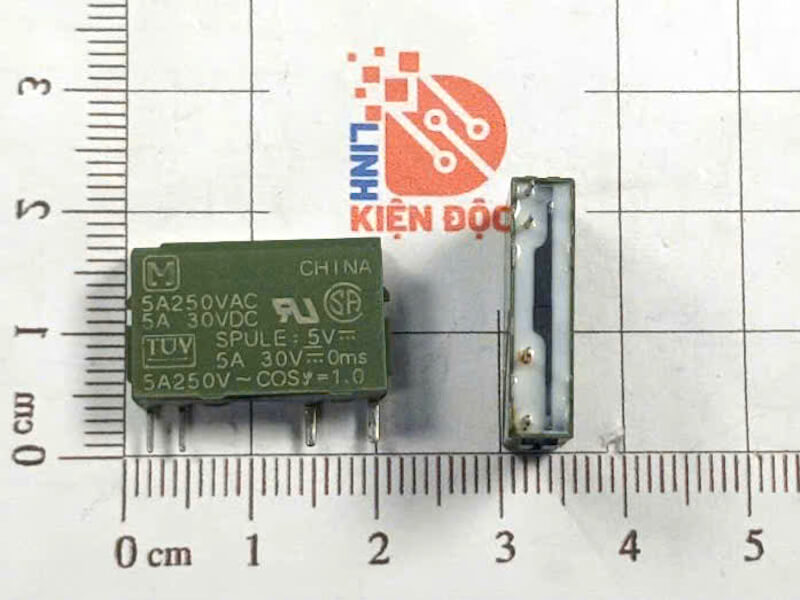

Relay PA1a-5V APA3312 5VDC 5A/250VDC 1 cặp tiếp điểm 4 chân

Giới thiệu về PA1a-5V

PA1a-5V là một loại relay điện từ có điện áp cuộn dây 5V DC và khả năng chuyển mạch dòng tải tối đa 5A ở điện áp 250V DC. Relay PA1a-5V là một giải pháp phù hợp cho các ứng dụng yêu cầu khả năng chuyển mạch chính xác, độ bền cao, và hoạt động ổn định trong nhiều điều kiện môi trường khác nhau. Relay này được thiết kế để điều khiển các mạch điện tử, đặc biệt là trong các ứng dụng yêu cầu độ tin cậy cao và khả năng cách điện tốt.

Đặc trưng kỹ thuật

• Khả năng chuyển mạch cao: Có khả năng chịu tải lớn, lên đến 5A ở 250V DC.
• Thiết kế nhỏ gọn: Dễ dàng lắp đặt trong các bảng mạch điện tử với không gian hạn chế.
• Độ tin cậy cao: Được thiết kế để hoạt động bền bỉ và ổn định trong các môi trường khắc nghiệt.
• Khả năng cách điện tốt: Đảm bảo an toàn và hiệu quả trong quá trình hoạt động.

Thông số kỹ thuật

• Điện áp cuộn dây (Coil Voltage): 5V DC
  • Đây là mức điện áp cần thiết để kích hoạt cuộn dây của relay.
• Dòng điện cuộn dây (Coil Current): Khoảng 40mA (ở 5V DC)
  • Dòng điện tiêu thụ khi cuộn dây hoạt động ở điện áp định mức.
• Điện trở cuộn dây (Coil Resistance): 125Ω
  • Điện trở của cuộn dây tại điện áp định mức.
• Cấu hình tiếp điểm (Contact Configuration): SPST-NO (Single Pole Single Throw – Normally Open)
  • Relay có một tiếp điểm đơn, trạng thái bình thường của nó là mở (NO). Khi cuộn dây được kích hoạt, tiếp điểm sẽ đóng lại, cho phép dòng điện đi qua.
• Dòng tải tiếp điểm tối đa (Max Contact Current): 5A
  • Dòng điện tối đa mà tiếp điểm của relay có thể chịu đựng.
• Điện áp tải tiếp điểm tối đa (Max Contact Voltage): 250V DC
  • Điện áp tải tối đa mà relay có thể chuyển mạch.
• Công suất chuyển mạch tối đa (Max Switching Power):
  • 1250 VA (tải AC)
  • 150 W (tải DC)
  • Đây là công suất tối đa mà relay có thể xử lý khi chuyển mạch.

Sơ đồ tương đương

Ứng dụng

• Điều khiển tự động: Trong các hệ thống điều khiển động cơ, đèn chiếu sáng, và các thiết bị điện khác.
• Bảo vệ mạch điện: Được sử dụng để bảo vệ mạch khỏi tình trạng quá tải hoặc ngắn mạch.
• Thiết bị điện tử tiêu dùng: Trong các thiết bị như máy giặt, lò vi sóng, và các thiết bị gia dụng khác, nơi cần sự ổn định và độ tin cậy cao.

Kích thước PA1a-5V
