TLP700H P700 TLP700 Opto SOP-6

Mô tả Opto TLP700H

TLP700 bao gồm một điốt phát sáng GaAℓAs và một bộ tách sóng quang tích hợp.

Thiết bị này là gói SDIP 6 đầu. TLP700 nhỏ hơn 50% so với DIP 8 chân và đáp ứng các yêu cầu về lớp cách điện tăng cường của tiêu chuẩn an toàn quốc tế. Do đó, diện tích lắp đặt có thể giảm ở các thiết bị yêu cầu chứng nhận tiêu chuẩn an toàn.

TLP700 phù hợp với các mạch điều khiển cổng cho IGBT hoặc MOSFET điện. Đặc biệt, TLP700 có khả năng điều khiển cổng “trực tiếp” của IGBT công suất thấp.

Dòng điện đầu ra cực đại: ±2,0 A (tối đa)

Đảm bảo hiệu suất trên nhiệt độ: −40 đến 100°C

Dòng điện cung cấp: 2 mA (tối đa)

Điện áp nguồn: 15 đến 30 V

Ngưỡng dòng vào: IFLH= 5 mA (max)

Thời gian chuyển đổi (tpLH/ tpHL): 500 ns (tối đa)

Miễn nhiễm nhất thời chế độ chung: ±15 kV/μs (phút)

Điện áp cách ly: 5000 Vrms (phút)

Định mức cơ khí xây dựng

Ứng dụng Opto TLP700H

Biến tần công nghiệp

Biến tần cho điều hòa không khí

Ổ đĩa cổng IGBT/Power MOSFET

Xem thêm: Các sản phẩm Opto khác

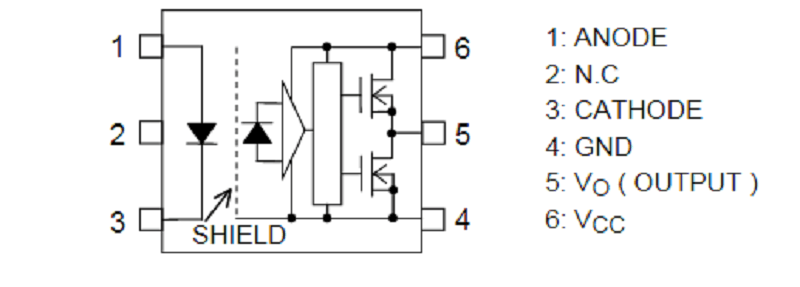

Sơ đồ chân TLP700H

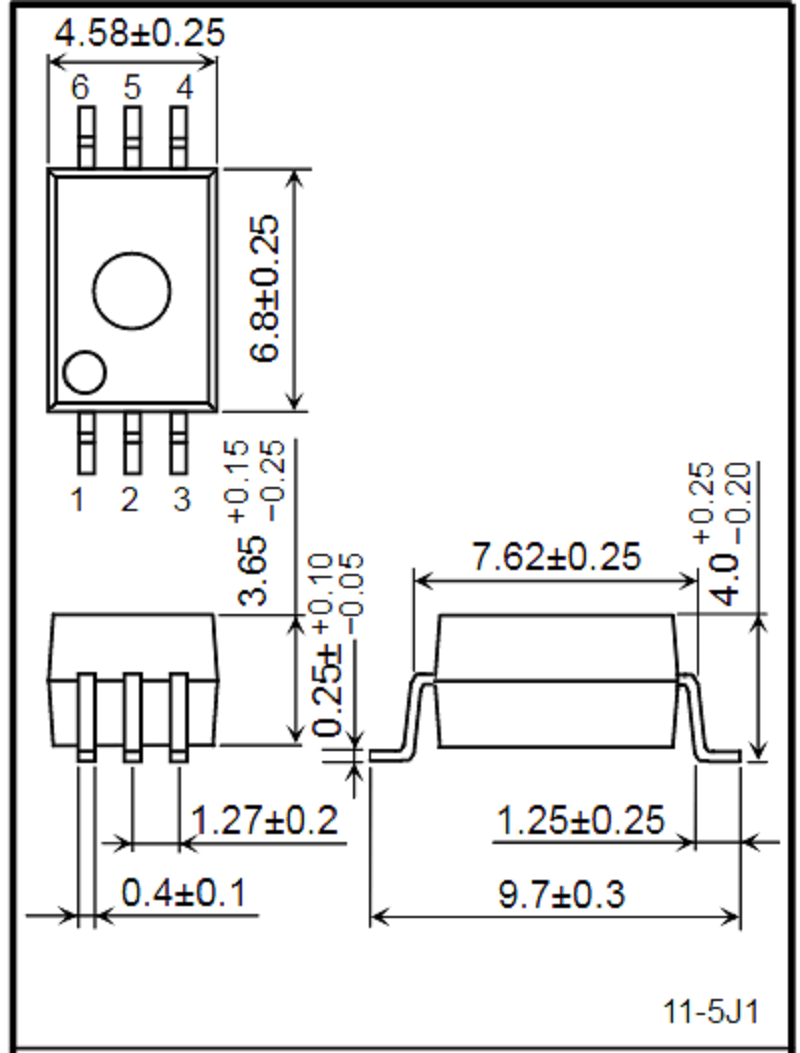

Kích thước Opto TLP700H

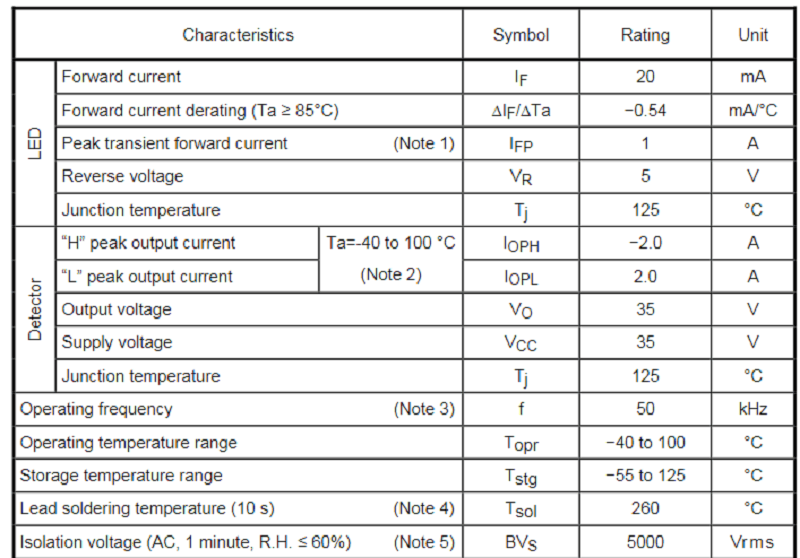

Bảng thông số TLP700H

Datasheet TLP700H
