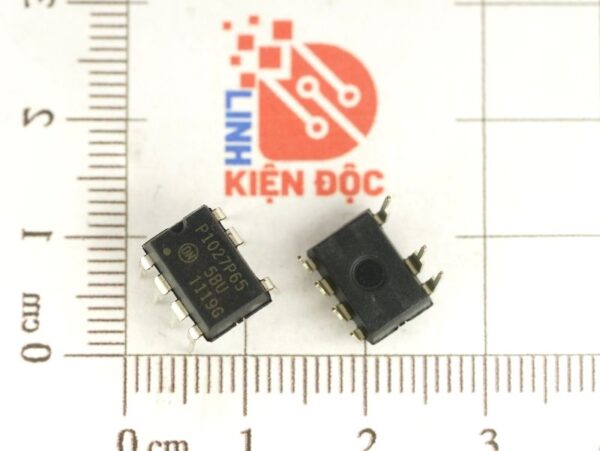

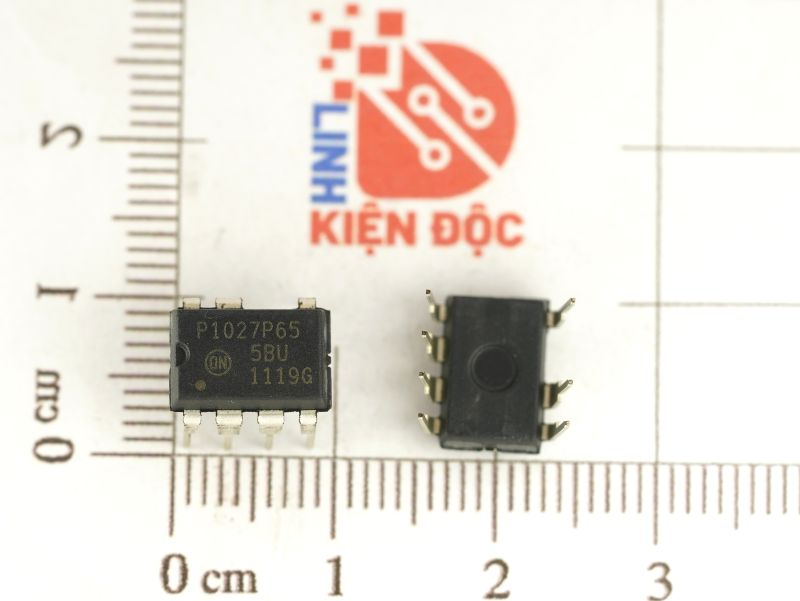

P1027P65 NCP1027P65 IC Nguồn DIP-7

Giới thiệu về NCP1027P65

NCP1027P65 là một IC tích hợp dùng trong nguồn chuyển mạch (SMPS) dạng flyback, được sản xuất bởi ON Semiconductor. Nó tích hợp MOSFET công suất 65Ω (5.8Ω max) với điện áp chịu đựng 700V, giúp giảm số lượng linh kiện ngoại vi và tối ưu hóa thiết kế nguồn xung

Đặc điểm nổi bật

• MOSFET tích hợp 700V giúp giảm chi phí và linh kiện bên ngoài.
• Chế độ làm việc đa chế độ (Multimode Operation):
  • Chế độ đóng cắt liên tục (CCM).
  • Chế độ đóng cắt gián đoạn (DCM) giúp tối ưu hiệu suất ở tải thấp.
  • Chế độ tiêu thụ cực thấp khi không tải (<50mW @265V AC).
• Bảo vệ tích hợp:
  • Bảo vệ quá áp (OVP).
  • Bảo vệ quá dòng (OCP).
  • Bảo vệ nhiệt độ cao (OTP).
• Khởi động nhanh (<1.5s) và hoạt động ổn định.
• Tích hợp mạch kiểm soát tần số để giảm EMI.

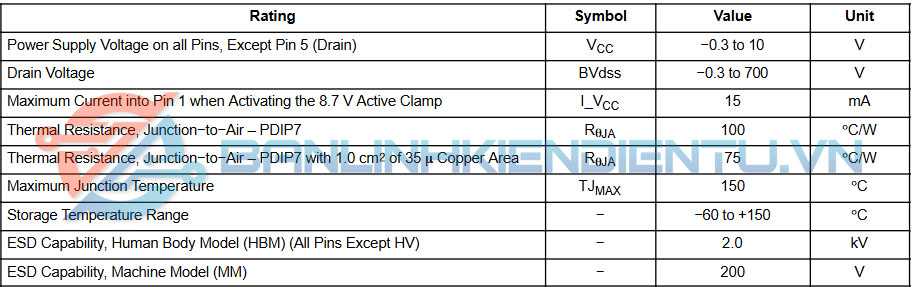

Thông số kỹ thuật NCP1027P65

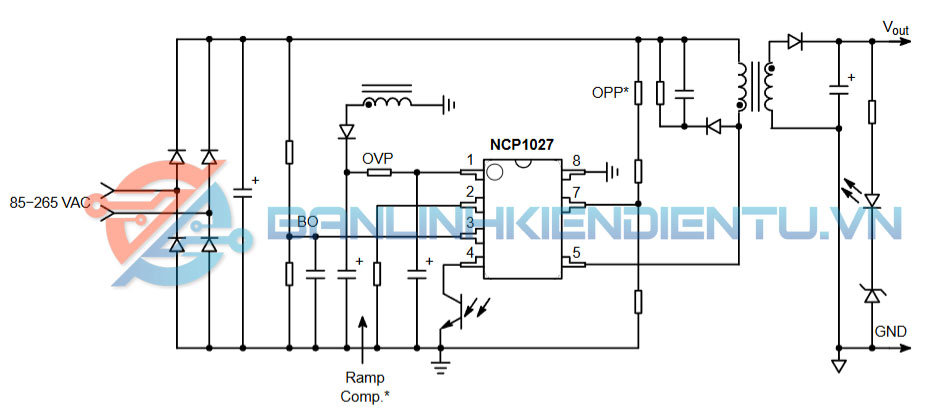

Ứng dụng

• Bộ nguồn xung Flyback cho các thiết bị điện tử.
• Bộ nguồn cấp cho vi điều khiển, cảm biến và thiết bị nhúng.
• Bộ chuyển đổi AC-DC công suất thấp đến trung bình (~15W).
• Bộ nguồn trong các thiết bị tiêu dùng như TV, Router, LED Driver.
• Sạc pin cho thiết bị di động, camera giám sát, IoT.

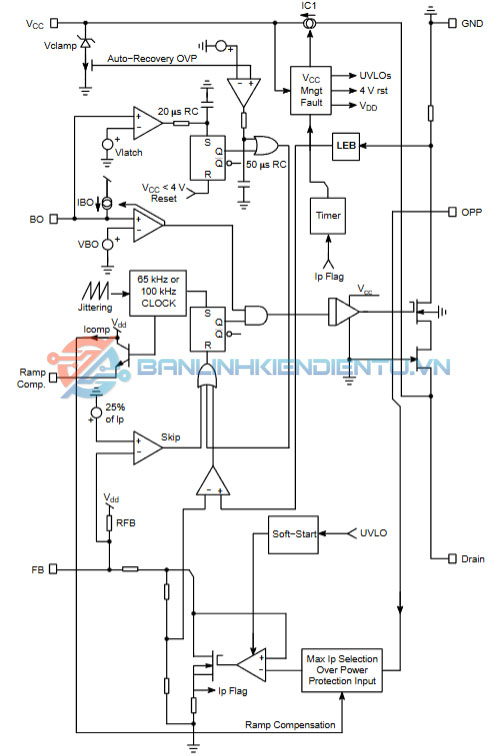

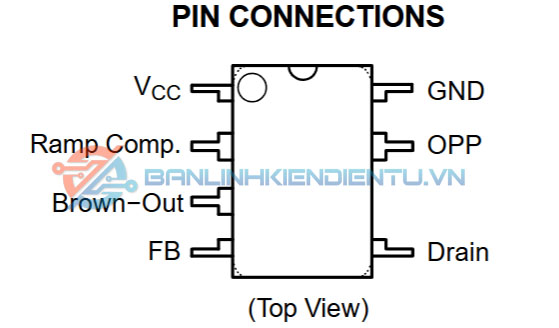

Sơ đồ chân và số đồ khối NCP1027P65

Kích thước NCP1027P65

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet NCP1027P65
