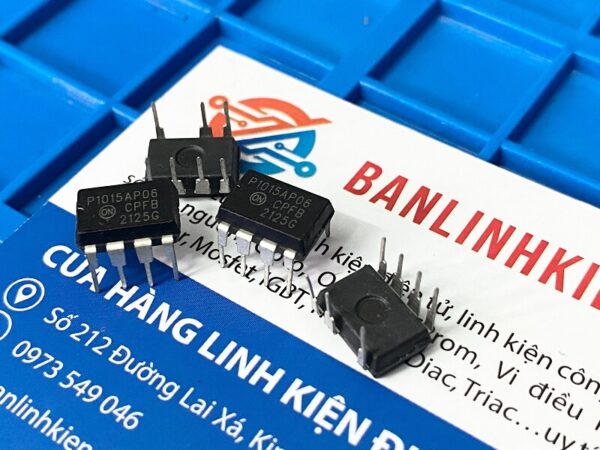

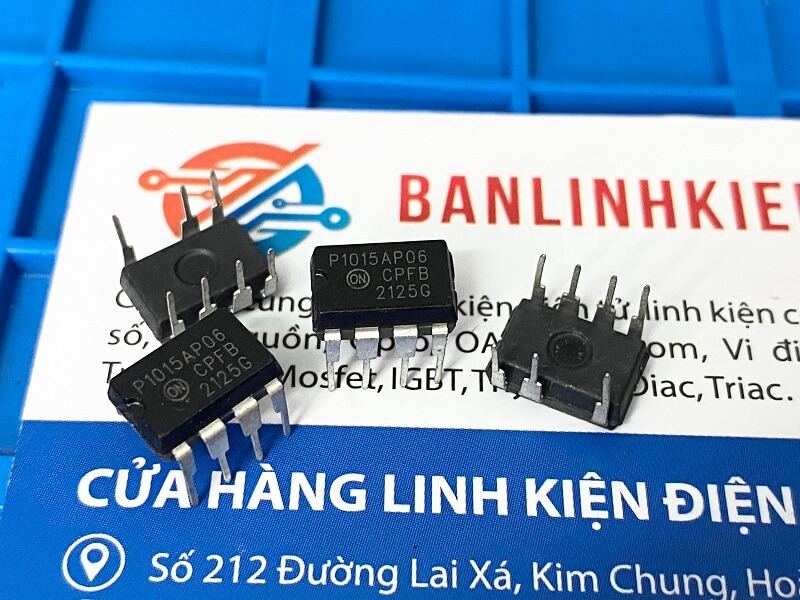

P1015AP06 IC nguồn DIP-7

Giới thiệu P1015AP06

P1015AP06 là một IC điều khiển nguồn chuyển đổi dạng DIP-7, thiết kế để duy trì điện áp đầu ra ổn định trong các ứng dụng nguồn chuyển đổi (SMPS). Nó sử dụng công nghệ PWM (Pulse Width Modulation) để tối ưu hóa hiệu suất và tiết kiệm năng lượng.

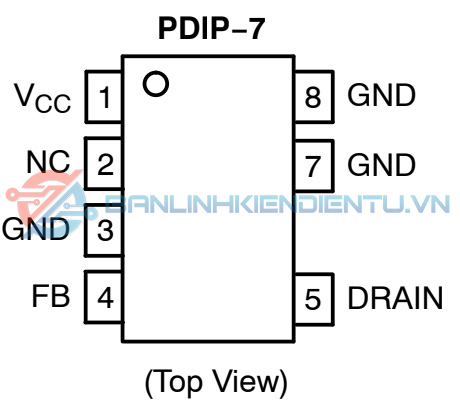

Sơ đồ chân P1015AP06

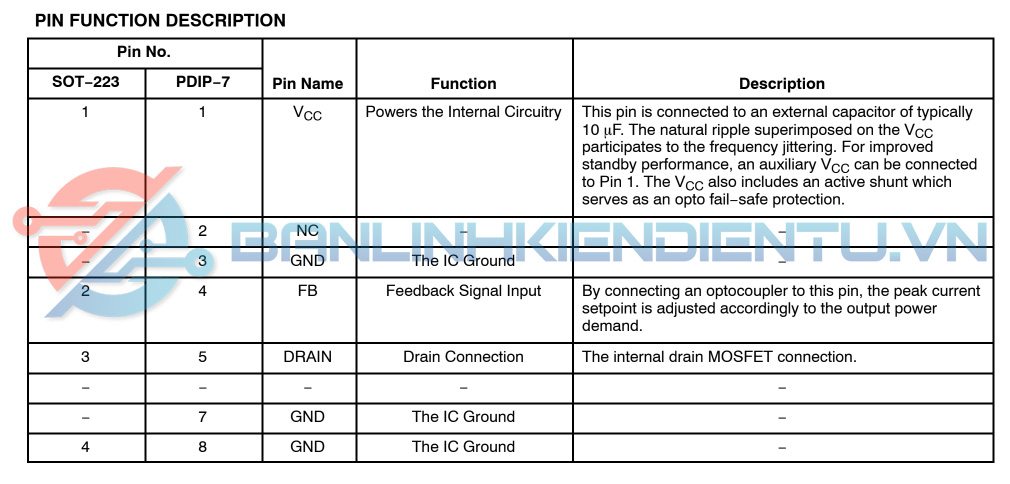

Bảng mô tả chân P1015AP06

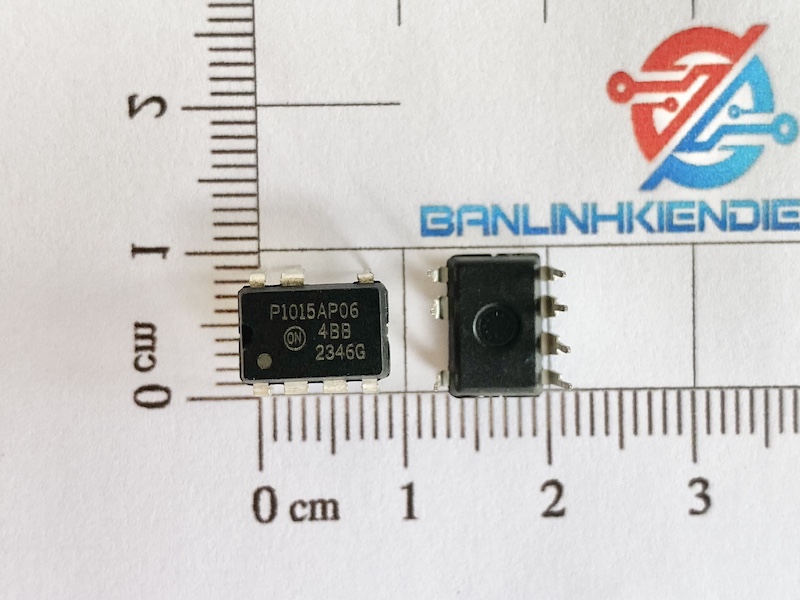

Kích thước P1015AP06

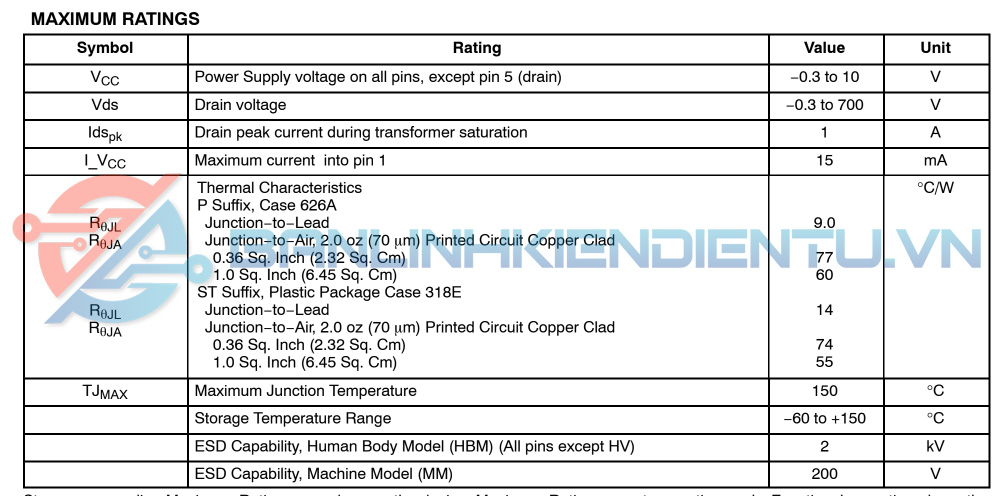

Thông Số Kỹ Thuật P1015AP06

1. Điện áp cung cấp (VDD): 8V đến 30V
2. Dòng điện tiêu thụ (IDD): Khoảng 10mA trong chế độ hoạt động
3. Tần số hoạt động: 50kHz đến 100kHz (có thể điều chỉnh)
4. Điện áp ngưỡng bảo vệ quá tải (OCP): 0.3V đến 1.5V (tùy thuộc vào thiết kế)
5. Bảo vệ:
   • OCP (Over Current Protection)
   • SCP (Short Circuit Protection)
   • OVP (Over Voltage Protection)
6. Nhiệt độ hoạt động: -40°C đến +85°C
7. Chất liệu vỏ: DIP-7

Nguyên Lý Hoạt Động P1015AP06

• Khởi Động: Khi được cấp nguồn, IC khởi động và tạo ra tín hiệu PWM để điều khiển công tắc.
• Điều Khiển PWM: Tín hiệu PWM được điều chỉnh theo tín hiệu phản hồi từ chân FB để duy trì điện áp đầu ra ổn định.
• Chức Năng Bảo Vệ: Bao gồm OCP, SCP, và OVP để ngăn chặn hư hại cho thiết bị trong các trường hợp quá tải, ngắn mạch, hoặc quá áp.
• Chế Độ Tiết Kiệm Năng Lượng: IC tự động chuyển sang chế độ tiêu thụ thấp khi tải nhẹ.

Chức Năng P1015AP06

1. Điều Khiển Độ Rộng Xung: Duy trì điện áp đầu ra ổn định thông qua điều khiển PWM.
2. Tiết Kiệm Năng Lượng: Giảm tiêu thụ điện năng trong chế độ tải nhẹ.
3. Bảo Vệ Tích Hợp: Bảo vệ thiết bị khỏi các tình huống nguy hiểm.

Ứng Dụng P1015AP06

1. Bộ Sạc: Thích hợp cho các bộ sạc điện thoại, máy tính xách tay.
2. Thiết Bị Gia Dụng: Sử dụng trong TV, máy lạnh, và các thiết bị điện tử tiêu dùng khác.
3. Hệ Thống Chiếu Sáng LED: Cung cấp nguồn ổn định cho các mạch LED.
