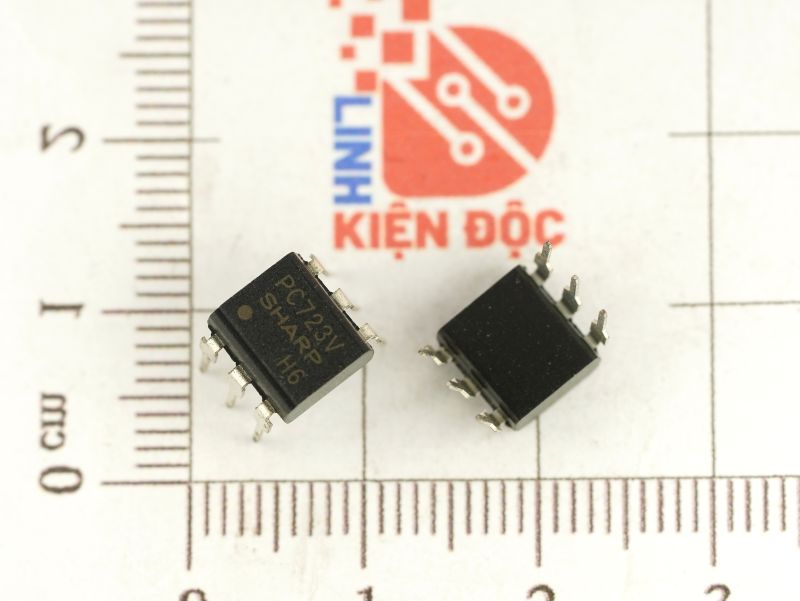

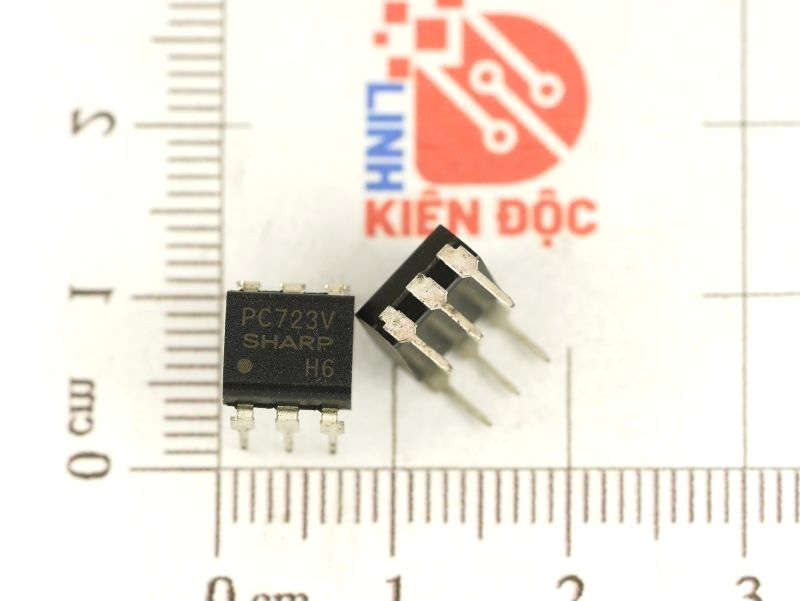

Opto PC723V Sharp DIP-6

Giới thiệu về PC723V

PC723V là một loại opto-isolator (còn được gọi là opto-coupler) do Sharp sản xuất. Thiết bị này có chức năng cách ly tín hiệu điện giữa hai mạch khác nhau bằng cách sử dụng ánh sáng. Nó thường được sử dụng để truyền tín hiệu từ một phần của mạch (mạch đầu vào) sang phần khác (mạch đầu ra) mà không có kết nối vật lý, giúp ngăn chặn nhiễu và bảo vệ các phần của hệ thống khỏi các điện áp cao.

Đặc điểm của PC723V

1. Cấu tạo: Opto PC723V có một diode phát quang (LED) ở phía đầu vào và một transistor quang ở phía đầu ra. Khi diode phát sáng, ánh sáng này kích hoạt transistor, cho phép tín hiệu được truyền qua mà không cần kết nối điện trực tiếp.
2. Kiểu đóng gói: Sản phẩm được đóng gói trong chuẩn DIP-6 (Dual In-line Package), với 6 chân cắm tiêu chuẩn phù hợp cho việc gắn lên bảng mạch in (PCB).
3. Khả năng cách ly: Nó cung cấp mức độ cách ly điện rất cao giữa các mạch đầu vào và đầu ra, thường lên đến 5000V (Viso), giúp bảo vệ thiết bị khỏi các sự cố điện áp.
4. Tốc độ chuyển mạch: Thiết bị có thể hoạt động ở tốc độ chuyển mạch tương đối nhanh, phù hợp cho việc truyền tín hiệu trong các ứng dụng đòi hỏi độ chính xác.
5. Điện áp hoạt động và dòng điện:
   • Điện áp ngõ vào LED: Từ 1.2V đến 1.4V.
   • Dòng điện đầu vào: Khoảng 20mA.
   • Dòng điện đầu ra transistor: 50mA tối đa.
   • Điện áp ngõ ra chịu được lên đến 35V.

Ứng dụng của PC723V

• Cách ly điện trong hệ thống điều khiển: Được sử dụng trong các hệ thống điều khiển tự động để cách ly phần điều khiển logic (thường là điện áp thấp) với phần điều khiển tải (thường là điện áp cao), chẳng hạn như rơ le, động cơ, và đèn.
• Giao tiếp giữa các mạch điện khác nhau: Được dùng để truyền tín hiệu giữa các mạch có sự khác biệt về điện áp, đảm bảo tín hiệu không bị suy giảm hoặc nhiễu.
• Bảo vệ thiết bị: Trong các hệ thống điện tử, nó giúp bảo vệ các bộ vi điều khiển và các thiết bị nhạy cảm khỏi những sự cố điện áp cao hoặc nhiễu điện từ (EMI).
• Chuyển đổi tín hiệu: Opto PC723V có thể được sử dụng để chuyển đổi tín hiệu từ mức điện áp cao sang mức thấp, phù hợp với các ứng dụng điều khiển số.

Thông số kỹ thuật của PC723V

• Điện áp cách ly (Viso): 5000V RMS.
• Điện áp phát quang LED: 1.2V ~ 1.4V.
• Dòng điện LED đầu vào: 20mA.
• Dòng điện ngõ ra transistor: 50mA tối đa.
• Điện áp ngõ ra chịu được: 35V.
• Tốc độ truyền tín hiệu: Đủ nhanh để hoạt động trong các ứng dụng điều khiển tín hiệu số.
• Nhiệt độ hoạt động: -55°C đến +100°C.

Mạch ứng dụng của PC723V

Kích thước PC723V

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Datasheet PC723V
