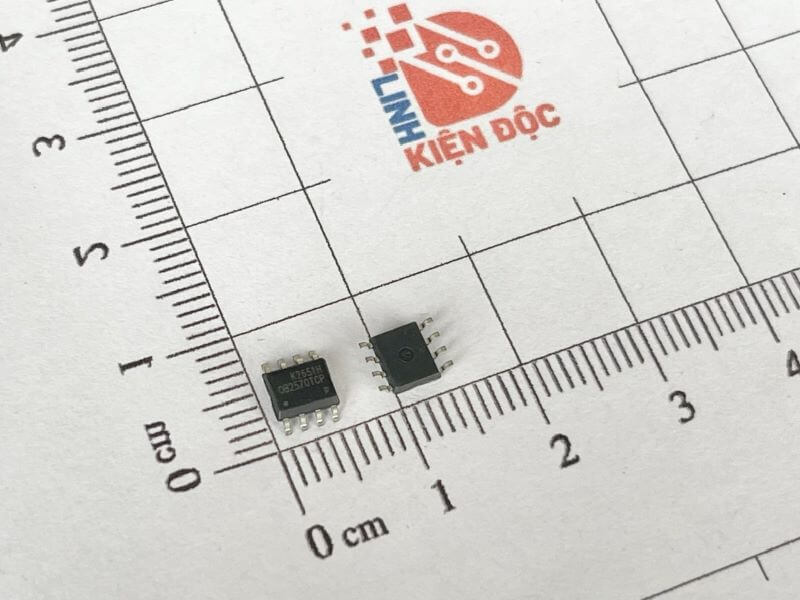

OB2570TCPA-H OB2570TCP IC nguồn SOP-8

Giới thiệu về OB2570TCP

OB2570TCP là một IC tích hợp dùng trong các mạch nguồn chuyển mạch (Switching Power Supply), thường được sử dụng cho các thiết bị điện tử tiêu dùng và công nghiệp. Với thiết kế gọn gàng dạng SOP-8, OB2570TCP mang lại hiệu suất cao, độ ổn định tốt, và tích hợp nhiều tính năng bảo vệ giúp tăng tuổi thọ của hệ thống.

Sơ đồ chân OB2570TCP

Đặc điểm của OB2570TCP

1. Hiệu suất chuyển đổi cao:
   • Được tối ưu hóa để giảm tổn hao năng lượng trong quá trình chuyển đổi điện áp.
2. Tích hợp các tính năng bảo vệ:
   • Bảo vệ ngắn mạch, quá dòng, quá nhiệt và quá áp, giúp tăng độ an toàn cho thiết bị.
3. Thiết kế nhỏ gọn:
   • Gói SOP-8 giúp tiết kiệm không gian trên mạch in, phù hợp với các ứng dụng đòi hỏi thiết kế nhỏ gọn.
4. Dải điện áp hoạt động rộng:
   • Hỗ trợ hoạt động với nguồn AC hoặc DC, thích hợp cho nhiều loại thiết bị.
5. Hoạt động ổn định:
   • Khả năng điều chỉnh điện áp chính xác và chịu được tải dao động lớn.

Thông số kỹ thuật của OB2570TCP

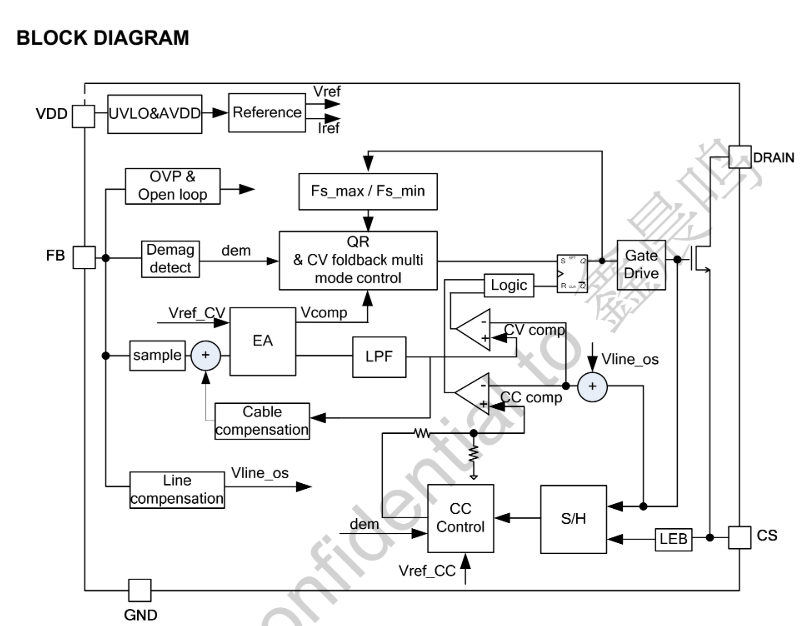

Sơ đồ khối OB2570TCP

Nguyên lý hoạt động của OB2570TCP

OB2570TCP hoạt động dựa trên nguyên lý điều chế độ rộng xung (PWM). Khi điện áp AC được chuyển đổi thành DC qua mạch chỉnh lưu, OB2570TCP điều khiển dòng điện qua cuộn dây và các linh kiện ngoại vi để tạo ra điện áp đầu ra ổn định. Hệ thống phản hồi (feedback) liên tục giám sát và điều chỉnh điện áp đầu ra, đảm bảo tính chính xác và an toàn.

Chức năng của OB2570TCP

1. Chuyển đổi nguồn AC-DC:
   • Tạo ra điện áp DC ổn định từ nguồn điện xoay chiều.
2. Điều khiển xung:
   • Tạo tín hiệu PWM điều khiển mạch chuyển đổi năng lượng hiệu quả.
3. Bảo vệ hệ thống:
   • Tích hợp các tính năng bảo vệ, ngăn chặn nguy cơ hư hỏng do điều kiện hoạt động bất thường.
4. Giảm nhiễu EMI:
   • Thiết kế mạch giảm thiểu nhiễu điện từ, cải thiện hiệu suất và độ tin cậy.

Ứng dụng của OB2570TCP

1. Bộ nguồn cho thiết bị điện tử gia dụng:
   • Sạc điện thoại, đèn LED, quạt, và các thiết bị điện nhỏ.
2. Hệ thống điều khiển công nghiệp:
   • Cung cấp nguồn cho các bộ điều khiển tự động và cảm biến.
3. Thiết bị viễn thông:
   • Cấp nguồn cho các thiết bị mạng và viễn thông.
4. Nguồn cung cấp cho bo mạch nhúng:
   • Sử dụng trong các thiết bị IoT, bo mạch nhúng như Arduino hoặc Raspberry Pi.

Lưu ý khi sử dụng OB2570TCP

1. Tản nhiệt hợp lý:
   • Mặc dù công suất nhỏ, nhưng IC cần được bố trí ở nơi tản nhiệt tốt hoặc có lớp đồng tản nhiệt trên PCB.
2. Lựa chọn linh kiện ngoại vi đúng thông số:
   • Sử dụng cuộn cảm, diode và tụ điện với giá trị phù hợp để tối ưu hóa hoạt động của IC.
3. Bảo vệ chống nhiễu:
   • Đảm bảo mạch in được thiết kế chống nhiễu tốt để tránh ảnh hưởng đến các linh kiện khác.
4. Kiểm tra điện áp và dòng điện đầu vào:
   • Không để điện áp hoặc dòng vượt quá giới hạn cho phép, tránh làm hỏng IC.

Kích thước OB2570TCP

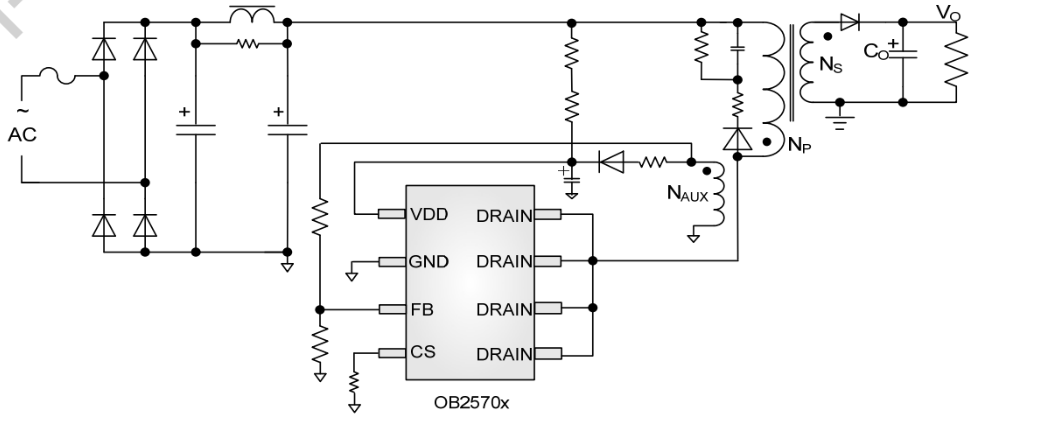

Sơ đồ mạch ứng dụng OB2570TCP

Kết luận OB2570TCP

OB2570TCP là một IC nguồn chuyển mạch nhỏ gọn và hiệu quả, phù hợp cho các ứng dụng tiêu chuẩn và công nghiệp đòi hỏi hiệu suất cao và độ ổn định. Với các tính năng bảo vệ tích hợp và khả năng hoạt động rộng, đây là một giải pháp lý tưởng cho các thiết bị điện tử hiện đại.
