OB2268AP IC Nguồn DIP-8

Giới thiệu OB2268AP

OB2268 là một chế độ hiện tại được tích hợp cao
IC nguồn OB2268AP điều khiển được tối ưu hóa cho hiệu suất cao, thấp dự phòng điện và chi phí ngoại tuyến hiệu quả ứng dụng chuyển đổi ở mức công suất trên 20W. Tần số chuyển mạch PWM khi hoạt động bình thường là lập trình bên ngoài và cắt tỉa đến phạm vi chặt chẽ. Ở điều kiện không tải hoặc tải nhẹ, IC hoạt động trong mở rộng mode chế độ nổ để giảm thiểu tổn thất chuyển mạch. Công suất dự phòng thấp hơn và chuyển đổi cao hơn hiệu quả đạt được như vậy.

Giải thích cách đọc tên OB2268

Sơ đồ chân OB2268

Bảng mô tả chân

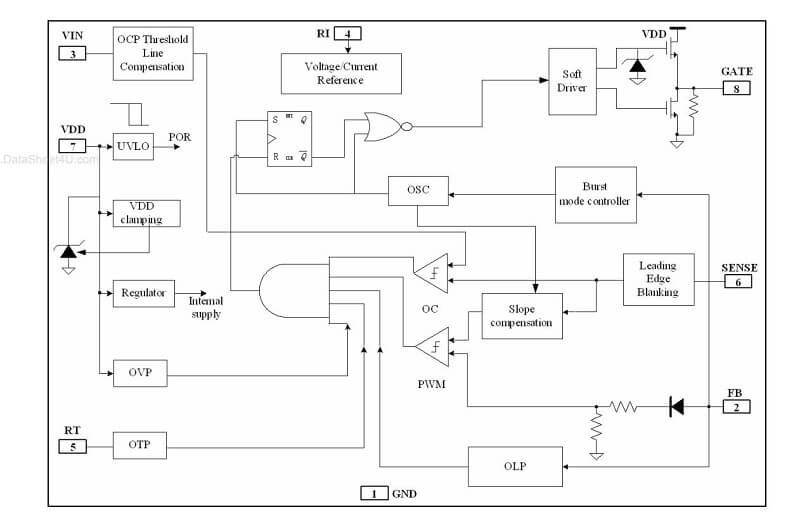

Sơ đồ khối OB2268

Thông số kĩ thuật OB2268

• Điện áp cung cấp (VDD):
  • Khoảng: 8V đến 30V
• Dòng điện tiêu thụ (IDD):
  • Khoảng: 3mA trong chế độ hoạt động, dưới 1mA trong chế độ nghỉ.
• Tần số hoạt động:
  • Khoảng: 50kHz đến 100kHz (có thể điều chỉnh bằng chân RT).
• Điện áp ngưỡng bảo vệ quá tải (OCP):
  • Khoảng: 2.5V
• Điện áp ngưỡng tắt (VSTOP):
  • Khoảng: 0.8V
• Thời gian khởi động:
  • Thời gian ngắn, thường trong vài micro giây.
• Chân kết nối (DIP-8):
• Tính năng bảo vệ:
  • Bảo vệ quá tải (OCP)
  • Bảo vệ ngắn mạch (SCP)
  • Bảo vệ quá áp (OVP)
• Nhiệt độ hoạt động:
  • Khoảng: -40°C đến +85°C

Kích thước OB2268

Nguyên Lý Hoạt Động OB2268

• Khởi Động: Khi cấp nguồn, OB2268AP tạo ra tín hiệu PWM để điều khiển MOSFET hoặc công tắc.
• Phản Hồi: Tín hiệu từ chân FB giúp IC điều chỉnh độ rộng xung PWM, duy trì điện áp đầu ra ổn định ngay cả khi có thay đổi về tải.
• Điều Chỉnh Tự Động: Trong trường hợp tải tăng, IC tự động điều chỉnh tần số và độ rộng xung để giữ điện áp đầu ra tại mức yêu cầu.

Ứng Dụng Thực Tế OB2268

• Bộ Sạc: Dùng trong các bộ sạc cho điện thoại, máy tính bảng.
• Thiết Bị Gia Dụng: Ứng dụng trong TV, máy tính, và các thiết bị điện tử khác.
• Chiếu Sáng LED: Cung cấp nguồn điện ổn định cho các mạch LED, đặc biệt trong ứng dụng yêu cầu độ sáng chính xác.
