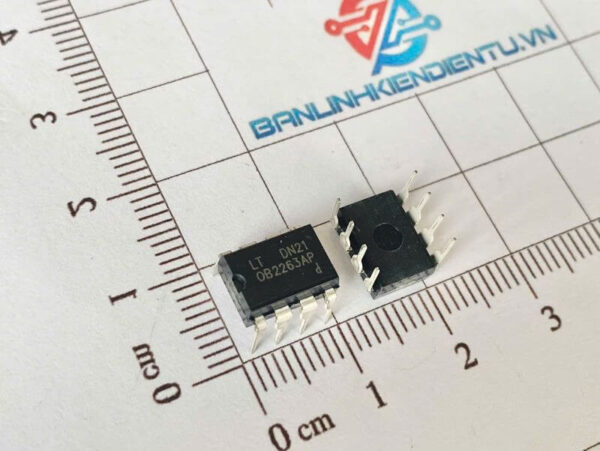

OB2263AP 2263 IC nguồn phát xung DIP-8

Giới thiệu về OB2263AP

OB2263AP là một IC điều khiển PWM (Pulse Width Modulation – Điều biến độ rộng xung) dùng trong các nguồn cung cấp điện chuyển mạch (Switch Mode Power Supply – SMPS) có công suất thấp. Nó thực hiện điều khiển quá trình chuyển đổi năng lượng từ nguồn vào (AC hoặc DC) sang nguồn ra ổn định, hiệu quả cao bằng cách sử dụng các xung điều chế. OB2263AP được tối ưu hóa cho các ứng dụng như bộ sạc điện thoại, adapter nguồn và các thiết bị tiêu thụ điện năng thấp. OB2263AP là một giải pháp lý tưởng cho các thiết bị chuyển mạch nguồn nhỏ gọn, hiệu quả, được thiết kế để tối ưu hóa hiệu suất điện năng và bảo vệ linh kiện.

Đặc điểm nổi bật OB2263AP

• Điều khiển PWM: Dựa trên điều chế độ rộng xung, IC này có thể cung cấp dòng điện ổn định cho tải với hiệu suất cao, giảm thiểu thất thoát điện năng.
• Tần số chuyển mạch cố định: Điều này giúp giảm nhiễu điện từ (EMI) và duy trì hoạt động ổn định.
• Chế độ tiết kiệm năng lượng (Green Mode): Khi tải nhỏ hoặc không có tải, IC tự động chuyển sang chế độ tiết kiệm năng lượng để giảm điện năng tiêu thụ.
• Khởi động mềm (Soft Start): Giảm dòng khởi động đột ngột, ngăn ngừa sự hỏng hóc cho các linh kiện trong quá trình bật/tắt.
• Bảo vệ toàn diện: OB2263AP có các cơ chế bảo vệ như bảo vệ quá nhiệt (OTP), bảo vệ quá dòng (OCP), bảo vệ quá áp (OVP), và bảo vệ quá tải (OLP).

Thông số kỹ thuật OB2263AP

• Điện áp hoạt động (Vcc): Từ 8V đến 24V.
• Tần số chuyển mạch: 65 kHz (cố định).
• Dòng tiêu thụ ở chế độ tiết kiệm năng lượng: Thấp hơn 300µA.
• Điện áp đầu vào: OB2263AP thường hỗ trợ nguồn vào từ 85V đến 265V AC, thích hợp cho các ứng dụng dân dụng toàn cầu.
• Công suất đầu ra tối đa: Phụ thuộc vào thiết kế mạch, thường từ 10W đến 30W trong các ứng dụng như bộ sạc và adapter.
• Chức năng khởi động mềm: Giảm điện áp khởi động, tránh sự tăng đột ngột của dòng điện.

Sơ đồ khối OB2263AP

Ứng dụng OB2263AP

• Bộ sạc di động và adapter: OB2263AP được sử dụng rộng rãi trong các thiết bị sạc như bộ sạc điện thoại di động, tablet và laptop nhờ hiệu suất cao và chế độ tiết kiệm năng lượng.
• Nguồn cung cấp cho thiết bị điện tử tiêu dùng: Nó phù hợp cho các bộ nguồn nhỏ gọn trong TV, set-top box, máy tính cá nhân và thiết bị gia dụng có yêu cầu điện năng thấp.
• Thiết bị dân dụng nhỏ: Như đèn LED, loa di động, và các thiết bị tự động hóa gia đình yêu cầu bộ nguồn chuyển mạch với hiệu suất cao và tiêu thụ ít năng lượng.

Sơ đồ chân OB2263AP

Kích thước  OB2263AP

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet OB2263AP
