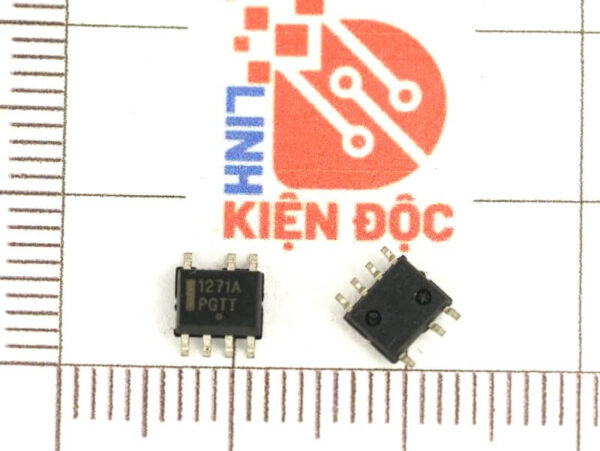

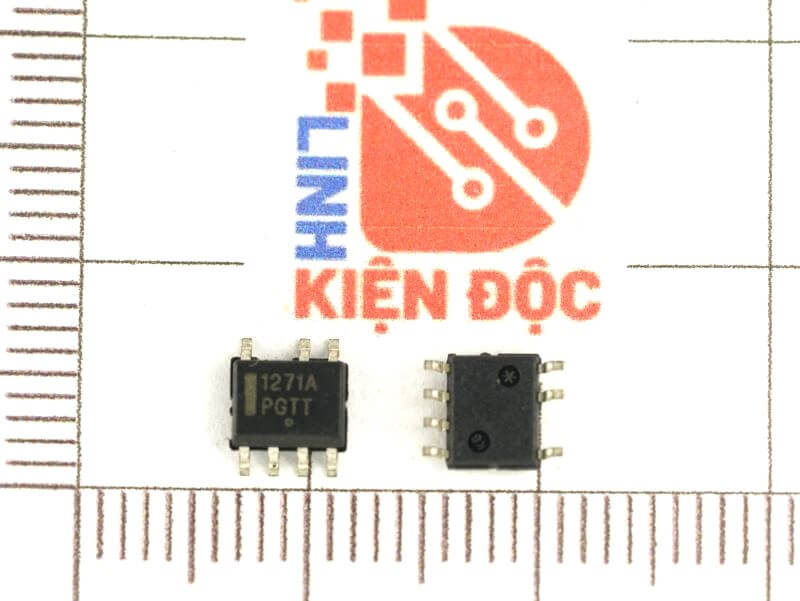

1271A NCP1271A IC chức năng SOP-7

1271A là IC đại diện cho thế hệ mới, tương thích từ chân này sang chân khác của dòng sản phẩm NCP12XX chế độ dòng điện 7 chân. Bộ điều khiển cho phép tiêu thụ điện năng ở chế độ chờ tuyệt vời bằng cách sử dụng chế độ Soft−Skip có thể điều chỉnh và FET khởi động điện áp cao tích hợp. Soft−Skip độc quyền này cũng làm giảm đáng kể nguy cơ nhiễu âm thanh. Điều này cho phép sử dụng các máy biến áp và tụ điện rẻ tiền trong mạng kẹp. Biến động tần số bên trong, bù dốc, phát hiện lỗi dựa trên bộ đếm thời gian và đầu vào chốt làm cho bộ điều khiển này trở thành một ứng cử viên xuất sắc cho các bộ chuyển đổi trong đó độ chắc chắn và chi phí thành phần là những hạn chế chính

Đặc tính kỹ thuật của 1271A NCP1271A

• Cố định−Hoạt động ở chế độ Dòng điện−Tần số với bù dốc và bỏ qua chu kỳ ở trạng thái chờ
• Bảo vệ lỗi dựa trên bộ đếm thời gian để cải thiện khả năng phát hiện quá tải
• Độ chính xác giới hạn dòng 5% trên phạm vi nhiệt độ đầy đủ
• +500 mA/−800 mA Khả năng điều khiển dòng điện đỉnh
• Có thể đạt được công suất dự phòng dưới 100 mW
• Chốt bên trong để dễ dàng thực hiện bảo vệ quá áp và quá nhiệt

Sơ đồ chân 1271A NCP1271A

Sơ đồ khối chức năng 1271A NCP1271A

Mạch ví dụ 57W sử dụng NCP1271 NCP1271A

Kích thước của IC 1271A NCP1271A

Xem thêm: Nhiều sản phẩm IC khác tại đây

Các ứng dụng tiêu biểu của 1271A NCP1271A

• Bộ chuyển đổi AC−DC cho máy tính xách tay, màn hình LCD
• Bộ sạc pin ngoại tuyến
• Điện Tử Gia Dụng STB, DVD, DVDR

Datasheet 1271A NCP1271A
