N532 IC điều khiển IGBT bếp từ SOT23-5

N532 là một IC điều khiển IGBT (Insulated Gate Bipolar Transistor), được thiết kế để sử dụng trong các ứng dụng công suất cao, tương tự như N531. IC này giúp tối ưu hóa việc điều khiển các transistor IGBT trong các mạch công suất lớn, mang lại hiệu quả chuyển đổi năng lượng cao và độ tin cậy cho các ứng dụng yêu cầu công suất lớn.

IC N532 có khả năng hoạt động với điện áp tối đa 1200V và dòng điện tối đa 25A, cho phép điều khiển các mạch công suất cao, phù hợp với các ứng dụng như bếp từ, bộ nguồn công suất lớn và các mạch điện công nghiệp.

Thông số kỹ thuật của N532

• Điện áp chịu đựng tối đa (Vces): 1200V
  • IC N532 có thể chịu đựng điện áp lên tới 1200V, điều này giúp nó điều khiển các IGBT trong các ứng dụng yêu cầu điện áp cao, chẳng hạn như trong bếp từ, biến tần hoặc các mạch chuyển đổi nguồn.
• Dòng điện tối đa (Ic): 25A
  • IC này có khả năng điều khiển dòng điện lên đến 25A, giúp điều khiển các mạch công suất lớn và đảm bảo hoạt động hiệu quả trong các ứng dụng công nghiệp.
• Đóng gói (Package): SOT23-5
  • Được đóng gói trong dạng SMD 5 chân, nhỏ gọn, giúp tiết kiệm không gian trên bảng mạch và phù hợp với quy trình lắp ráp tự động. Đóng gói này giúp tối ưu hóa việc lắp đặt trên các mạch điện tử hiện đại.
• Tần số hoạt động cao
  • IC N532 có khả năng hoạt động ở tần số chuyển mạch cao, giúp tối ưu hóa hiệu suất trong các ứng dụng như bếp từ, nơi cần tần số cao để tạo ra từ trường mạnh và hiệu quả.

Nguyên lý hoạt động của IC N532

IC N532 giúp điều khiển các IGBT, cho phép chuyển đổi công suất giữa các chế độ khác nhau trong mạch điện. IGBT sẽ được điều khiển bởi tín hiệu từ IC N532, điều chỉnh trạng thái dẫn hoặc ngắt, giúp chuyển đổi dòng điện một cách nhanh chóng và hiệu quả. Trong bếp từ, các IGBT được điều khiển để tạo ra từ trường tần số cao, giúp làm nóng nồi nấu từ.

Chức năng và ứng dụng

IC N532 chủ yếu được sử dụng trong các ứng dụng điều khiển IGBT, và trong bếp từ, nó thực hiện các chức năng sau:

• Điều khiển công suất cao: IC N532 giúp điều khiển các transistor IGBT trong mạch, cho phép chuyển đổi công suất hiệu quả từ nguồn AC sang dạng năng lượng sử dụng trong bếp từ hoặc các thiết bị công suất cao khác.
• Điều khiển tần số chuyển mạch: IC này giúp điều chỉnh tần số chuyển mạch của IGBT để tạo ra từ trường tần số cao cần thiết trong bếp từ, giúp tăng hiệu suất nấu và tiết kiệm năng lượng.
• Bảo vệ mạch: IC tích hợp các tính năng bảo vệ như quá dòng, quá áp, giúp bảo vệ các linh kiện điện tử trong mạch khỏi các sự cố, nâng cao độ bền và độ tin cậy của hệ thống.
• Ứng dụng trong các bộ nguồn chuyển mạch (SMPS): Ngoài bếp từ, IC N532 cũng được sử dụng trong các bộ nguồn chuyển mạch và các ứng dụng công suất cao, giúp điều khiển hiệu quả các IGBT trong các mạch điện tử công nghiệp.

Lợi ích khi sử dụng IC N532

• Hiệu suất cao: IC N532 giúp điều khiển các IGBT một cách chính xác và nhanh chóng, mang lại hiệu quả chuyển đổi năng lượng cao và giảm tổn thất điện năng trong các mạch công suất lớn.
• Tiết kiệm không gian: Đóng gói SMD nhỏ gọn giúp tiết kiệm không gian trên bảng mạch, phù hợp với các thiết kế mạch hiện đại và quy trình sản xuất tự động.
• Chịu được công suất lớn: Với khả năng chịu điện áp lên đến 1200V và dòng điện tối đa 25A, IC này có thể điều khiển các IGBT trong các ứng dụng yêu cầu công suất lớn như bếp từ, bộ nguồn công suất cao và các thiết bị công nghiệp.
• Bảo vệ mạch: IC tích hợp các tính năng bảo vệ mạch, giúp nâng cao độ bền và độ tin cậy của hệ thống, tránh các sự cố điện.

Ứng dụng trong Bếp Từ

Trong bếp từ, IC N532 đóng vai trò quan trọng trong việc điều khiển các IGBT, giúp tạo ra từ trường tần số cao để làm nóng nồi nấu từ. Bếp từ sử dụng nguyên lý cảm ứng điện từ để chuyển đổi năng lượng điện thành nhiệt, và IC N532 giúp điều khiển các IGBT chuyển mạch nhanh để tối ưu hóa hiệu suất nấu.

Các IGBT được điều khiển bởi IC N532 sẽ chuyển mạch nhanh chóng, giúp điều chỉnh tần số và công suất cho bếp từ hoạt động hiệu quả. IC này cũng giúp bảo vệ mạch khỏi các sự cố như quá dòng hoặc quá nhiệt.

Tổng kết

N532 SOT23-5 là một IC điều khiển IGBT mạnh mẽ, nhỏ gọn và hiệu quả, rất phù hợp cho các ứng dụng công suất cao như bếp từ, biến tần, và các hệ thống điện công nghiệp. IC này giúp điều khiển các IGBT để tạo ra tần số cao và từ trường biến thiên, giúp chuyển đổi năng lượng một cách hiệu quả. Với thiết kế nhỏ gọn, hiệu suất cao, và khả năng bảo vệ mạch, IC N532 là lựa chọn tối ưu cho các ứng dụng điều khiển mạch công suất lớn.

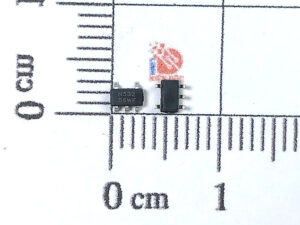

Kích thước N532
