MT150DT16L2 Diode cầu 3 pha- Thyristor 150A 1600V

Giới thiệu về MT150DT16L2

MT150DT16L2 là một module IGBT mạnh mẽ, có khả năng xử lý dòng điện 150A và chịu đựng điện áp lên đến 1600V. Được thiết kế cho các ứng dụng công nghiệp và năng lượng tái tạo, module này mang lại hiệu suất cao trong quá trình chuyển mạch và giảm tổn thất năng lượng. Tuy nhiên, để đạt được hiệu suất tối ưu, cần có một hệ thống tản nhiệt hiệu quả và kiểm tra định kỳ.

Đặc điểm MT150DT16L2

• Dòng điện cao (IC = 150A): Với dòng điện định mức là 150A, MT150DT16L2 có thể xử lý công suất lớn và phù hợp với các ứng dụng yêu cầu dòng điện mạnh mẽ, như điều khiển động cơ và các hệ thống năng lượng tái tạo.
• Điện áp cực đại 1600V: Module này có thể hoạt động ở điện áp lên đến 1600V, phù hợp với các ứng dụng công nghiệp có điện áp cao hoặc yêu cầu khả năng chịu đựng các điện áp đột biến.
• Công nghệ IGBT: Module sử dụng công nghệ IGBT kết hợp các đặc tính của MOSFET và transistor bipolar, giúp tối ưu hóa quá trình chuyển mạch và tăng hiệu suất. Công nghệ này đặc biệt hiệu quả trong việc giảm thiểu tổn thất năng lượng trong các ứng dụng chuyển mạch cao.
• Tích hợp Diode Schottky/Fast Recovery: Diodes Schottky hoặc Fast Recovery tích hợp giúp giảm tổn thất điện áp và cải thiện hiệu suất của module trong quá trình chuyển mạch, làm cho module hoạt động hiệu quả hơn và có thể sử dụng trong các ứng dụng yêu cầu tốc độ chuyển mạch cao.
• Khả năng tản nhiệt: Như các module IGBT khác, MT150DT16L2 yêu cầu một hệ thống tản nhiệt thích hợp để duy trì hiệu suất làm việc ổn định. Các hệ thống làm mát tốt, như bộ tản nhiệt hoặc làm mát bằng quạt, là rất cần thiết để tránh quá nhiệt và giảm thiểu sự suy giảm hiệu suất.

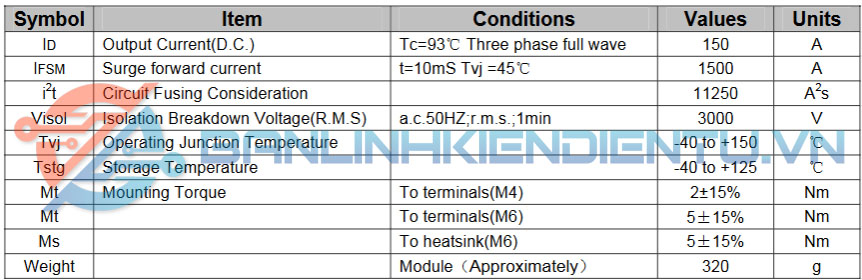

Thông số kỹ thuật MT150DT16L2

• Dòng điện định mức (IC): 150A
• Điện áp cực đại (VCE): 1600V
• Loại module: IGBT (Insulated Gate Bipolar Transistor) với diodes Schottky hoặc Fast Recovery Diode tích hợp.
• Kích thước: Có kích thước tiêu chuẩn để lắp vào các hệ thống làm mát và bảo vệ nhiệt. Cần có bộ tản nhiệt hiệu quả để duy trì hoạt động ổn định của module.

Ứng dụng MT150DT16L2

• Biến tần công nghiệp: Dùng trong các hệ thống điều khiển động cơ công nghiệp, chẳng hạn như cho các băng tải, quạt công nghiệp, và máy bơm.
• Chuyển đổi năng lượng: MT150DT16L2 cũng được sử dụng trong các ứng dụng chuyển đổi năng lượng AC-DC hoặc DC-AC, giúp chuyển đổi năng lượng hiệu quả trong các hệ thống năng lượng tái tạo hoặc bộ nguồn công suất cao.
• Điều khiển động cơ: Các hệ thống điều khiển động cơ như thang máy, thiết bị tự động hóa, robot công nghiệp, và hệ thống điện công nghiệp.
• UPS (Uninterruptible Power Supply): Sử dụng trong các hệ thống cấp điện liên tục (UPS) để đảm bảo cung cấp điện ổn định cho thiết bị quan trọng trong trường hợp mất điện.

Lưu ý khi sử dụng MT150DT16L2

• Tản nhiệt hiệu quả: Module này cần có một hệ thống tản nhiệt tốt, như bộ tản nhiệt hoặc quạt làm mát, để tránh quá nhiệt. Quá nhiệt có thể dẫn đến tổn thất hiệu suất hoặc thậm chí hư hỏng module.
• Kiểm tra định kỳ: Đảm bảo kiểm tra nhiệt độ hoạt động và các thông số điện định kỳ để phát hiện sớm sự cố và duy trì hiệu suất ổn định.
• Kết nối chính xác: Đảm bảo kết nối đúng các chân của module để tránh tình trạng ngắn mạch hoặc quá dòng.

Sơ đồ tương đương MT150DT16L2

Kích thước MT150DT16L2

Xem thêm: Nhiều sản phẩm Diode cầu khác tại đây

Datasheet MT150DT16L2
