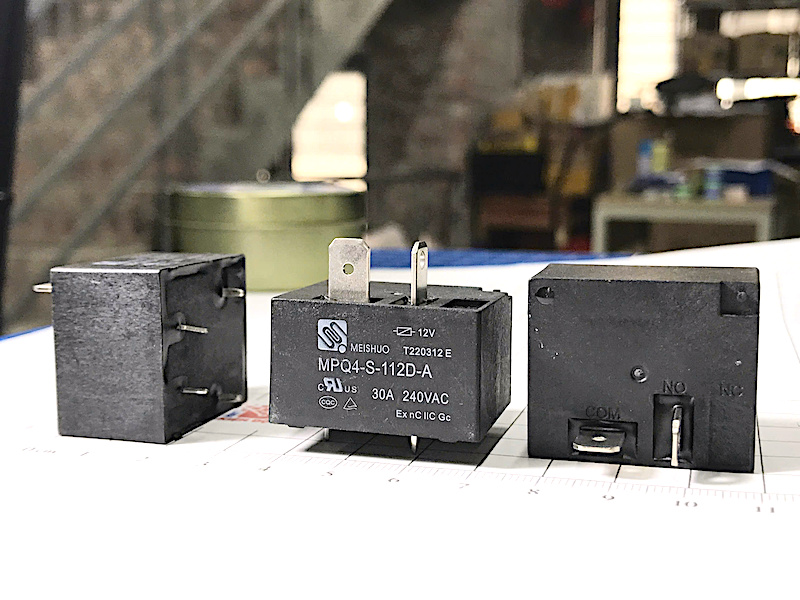

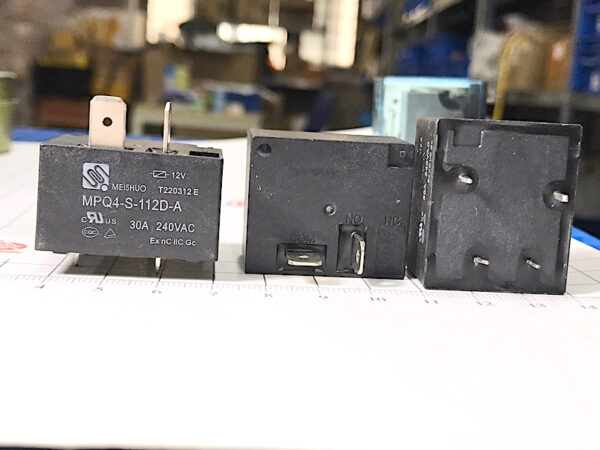

Relay MPQ4-S-112D-A 12VDC 240VAC/30A

Giới thiệu về MPQ4-S-112D-A

MPQ4-S-112D-A là một relay điện cơ mạnh mẽ, được thiết kế để hoạt động với điện áp cuộn dây 12VDC và có khả năng chuyển mạch dòng điện cao. Relay này nổi bật với khả năng điều khiển tải lên đến 30A tại 240VAC, phù hợp cho nhiều ứng dụng yêu cầu công suất lớn và độ tin cậy cao. MPQ4-S-112D-A là lựa chọn lý tưởng cho các ứng dụng yêu cầu điều khiển tải lớn và độ tin cậy cao, đặc biệt trong các hệ thống điện công nghiệp và thiết bị công suất lớn.

Đặc trưng kỹ thuật

• Khả năng chuyển mạch cao: Relay MPQ4-S-112D-A có khả năng chuyển mạch tải lên đến 30A, rất phù hợp cho các ứng dụng điều khiển công suất lớn.
• Cấu hình SPST-NO: Cấu hình tiếp điểm đơn giản, cho phép điều khiển mạch một cách hiệu quả và đáng tin cậy.
• Độ bền cao: Relay có khả năng chịu được điện áp cách điện cao và tuổi thọ cơ khí dài, đảm bảo hoạt động ổn định trong các ứng dụng yêu cầu độ tin cậy cao.
• Thời gian đáp ứng nhanh: Thời gian tác động và nhả nhanh giúp cải thiện hiệu suất của hệ thống điều khiển.
• Khả năng chuyển mạch cao: Với khả năng điều khiển tải lên đến 30A, relay MPQ4-S-112D-A cung cấp khả năng điều khiển mạnh mẽ cho các ứng dụng công suất lớn.
• Độ tin cậy cao: Tuổi thọ điện và cơ khí dài đảm bảo hoạt động ổn định trong nhiều điều kiện khác nhau.
• Thiết kế chắc chắn: Relay có thiết kế chắc chắn và dễ dàng tích hợp vào các hệ thống điều khiển và công nghiệp.

Thông số kỹ thuật

• Điện áp cuộn dây định mức (Rated Coil Voltage): 12VDC
• Dòng điện cuộn dây (Coil Current): Khoảng 40-60mA
• Điện trở cuộn dây (Coil Resistance): Khoảng 200Ω
• Điện áp kích hoạt cuộn dây (Operate Voltage): ≤ 9.0VDC
• Điện áp nhả cuộn dây (Release Voltage): ≥ 1.2VDC
• Dòng tải định mức (Rated Load Current):
  • Tải AC: 30A tại 240VAC
  • Tải DC: 30A tại 30VDC
• Cấu hình tiếp điểm (Contact Configuration): SPST-NO (Single Pole Single Throw – Normally Open)
• Điện trở tiếp điểm (Contact Resistance): ≤ 100 mΩ
• Khả năng đóng cắt (Switching Capacity):
  • Tải AC: 30A tại 240VAC
  • Tải DC: 30A tại 30VDC
• Thời gian tác động (Operate Time): Tối đa 10 ms
• Thời gian nhả (Release Time): Tối đa 5 ms
• Độ bền điện môi (Dielectric Strength):
  • Giữa cuộn dây và tiếp điểm: 4000VAC trong 1 phút
  • Giữa các tiếp điểm: 1500VAC trong 1 phút
• Khả năng cách điện (Insulation Resistance): 1000 MΩ tối thiểu (tại 500VDC)
• Nhiệt độ hoạt động: -40°C đến 85°C
• Tuổi thọ cơ khí (Mechanical Life): Khoảng 10 triệu lần tác động
• Tuổi thọ điện (Electrical Life): Khoảng 100,000 lần tác động (tại tải định mức)

Ứng dụng

• Điều khiển tải cao: Relay này thích hợp cho các ứng dụng yêu cầu điều khiển tải điện cao, chẳng hạn như trong các hệ thống điện công nghiệp và thiết bị tự động hóa.
• Thiết bị công nghiệp: Có thể sử dụng trong các thiết bị công nghiệp yêu cầu chuyển mạch dòng cao, như máy móc và thiết bị công suất lớn.
• Hệ thống điều khiển và bảo vệ: Thường được dùng trong các mạch điều khiển và bảo vệ, giúp đảm bảo hoạt động ổn định và an toàn cho hệ thống điện.
• Ứng dụng trong hệ thống điện dân dụng: Có thể áp dụng cho các thiết bị điện dân dụng cần chuyển mạch tải lớn.

Xem thêm: Nhiều loại Relay 12V khác

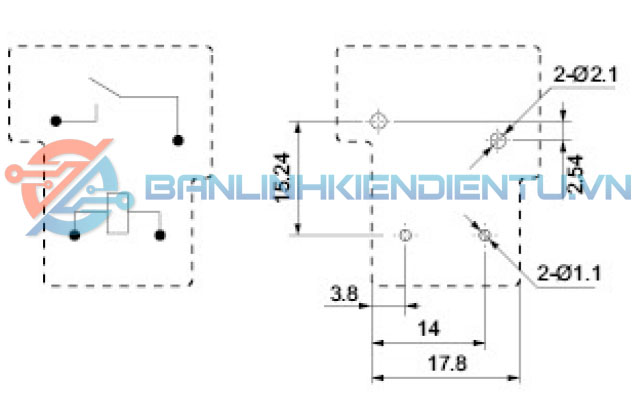

Sơ đồ tương đương

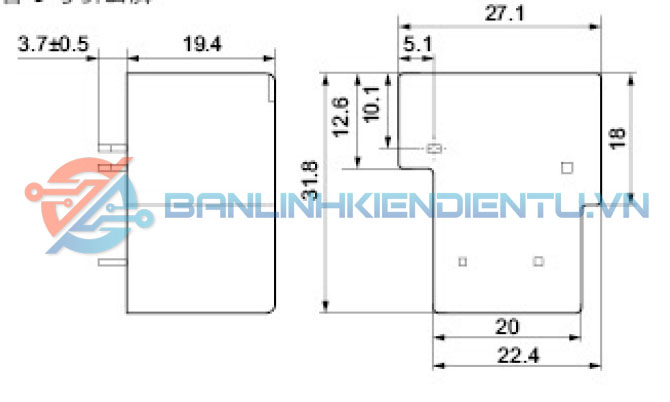

Kích thước MPQ4-S-112D-A
